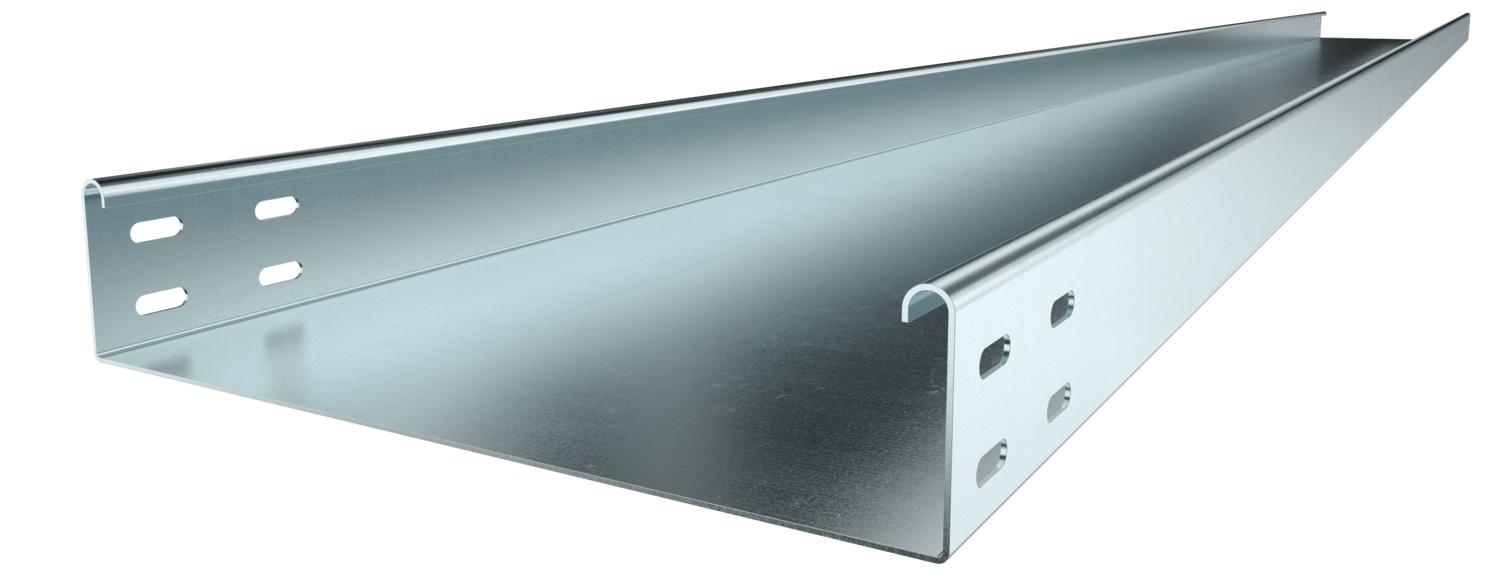

Kabelrinne SKSU 60 FS

Kabelrinne SKSU 60 FS

Art.Nr. 6063234 | EAN 4012195060369

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKSU 60 = Schweres-Kabelrinnen-System, ungelocht, in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung60 x 100
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate6,6719 kg CO₂e / 1 Meter
Dimension60x100x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzquerschnitt58 cm²
Nutzquerschnitt5800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite100 mm
Höhe60 mm
Länge3000 mm
Maß B100 mm

Belastungen

Stützabstand 1,5m2,6 kN/m
Stützabstand 2,0m1,9 kN/m
Stützabstand 2,5m1,1 kN/m
Stützabstand 3,0m0,55 kN/m
Belastungsdiagramm Kabelrinne Typ SKSU 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 6067093

Längsverbinder FS
Typ
RLVK 60 FS

kl. VKE: 10 Stück

Art.Nr. 7070205

Stoßstellenleiste FS
Typ
SSLB 100 FS

kl. VKE: 20 Stück

Art.Nr. 6036100

45°-Bogen 60 FS
Typ
RB 45 610 FS

kl. VKE: 1 Stück

Ausführungen

Breite
SKSU 610 FS
Art.Nr.
6063234
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Breite
100 mm
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm
SKSU 620 FS
Art.Nr.
6063236
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Werkstoff
Stahl
Breite
200 mm
Länge
3000 mm
Funktionserhalt
nein
SKSU 630 FS
Art.Nr.
6063238
Funktionserhalt
nein
Länge
3000 mm
Blechstärke
1,5 mm
Breite
300 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
SKSU 650 FS
Art.Nr.
6063241
Funktionserhalt
nein
Breite
500 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Länge
3000 mm
SKSU 660 FS
Art.Nr.
6063276
Breite
600 mm
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
Länge
3000 mm
Funktionserhalt
nein
Werkstoff
Stahl
SKSU 640 FS
Art.Nr.
6063950
Blechstärke
1,5 mm
Länge
3000 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
400 mm
Funktionserhalt
nein
