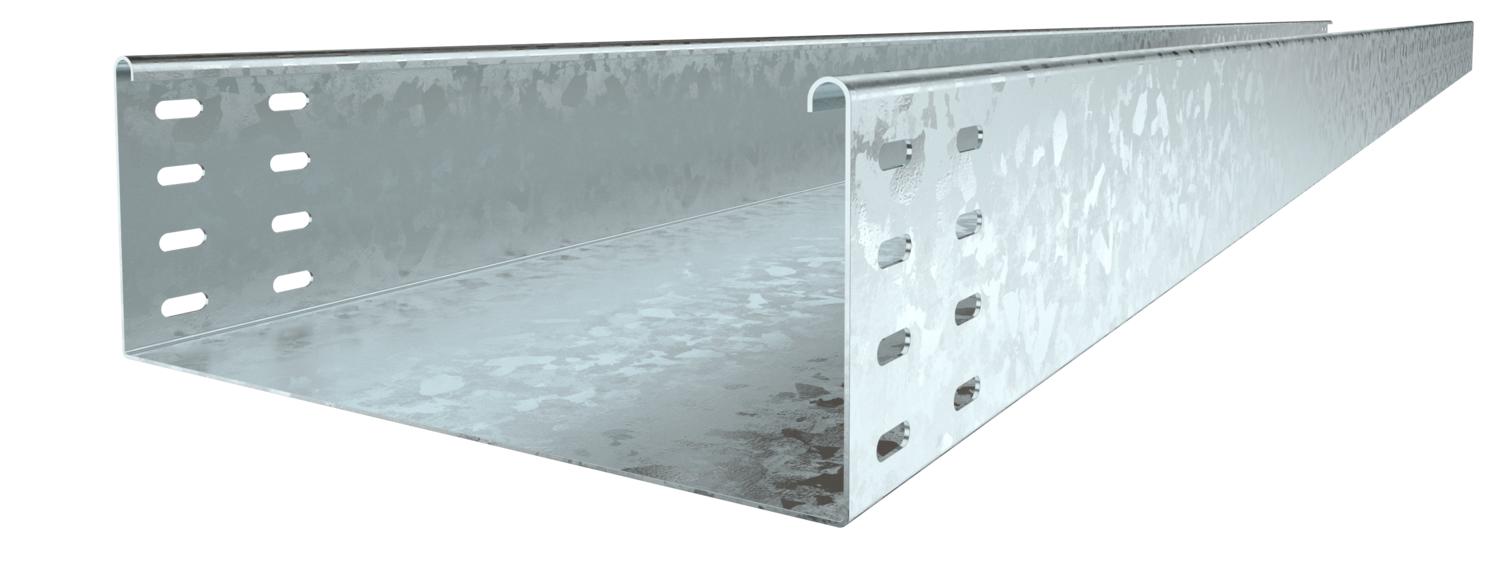

Kabelrinne SKSU 110 FT
Typ SKSU 110 FT
|Art.Nr. 6064795
|EAN 4012196397754
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
m
Beschreibung
SKSU 110 = Schweres-Kabelrinnen-System, ungelocht, in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne ist beidseitig mit einer Verbinderlochung ausgestattet.
Längsverbinder sind anteilig separat zu bestellen.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 110 mm |
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 108 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzquerschnitt | 10800 mm² |
| Mit Oberteil | nein |
| Abmessung | 110 x 100 |
| Dimension | 110x100x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,9563 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2,4 kN/m |
|---|---|
| Stützabstand 2,5m | 1,76 kN/m |
| Stützabstand 3,0m | 1,2 kN/m |
| Stützabstand 3,5m | 0,84 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
| Stützabstand 1,5m | 3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
