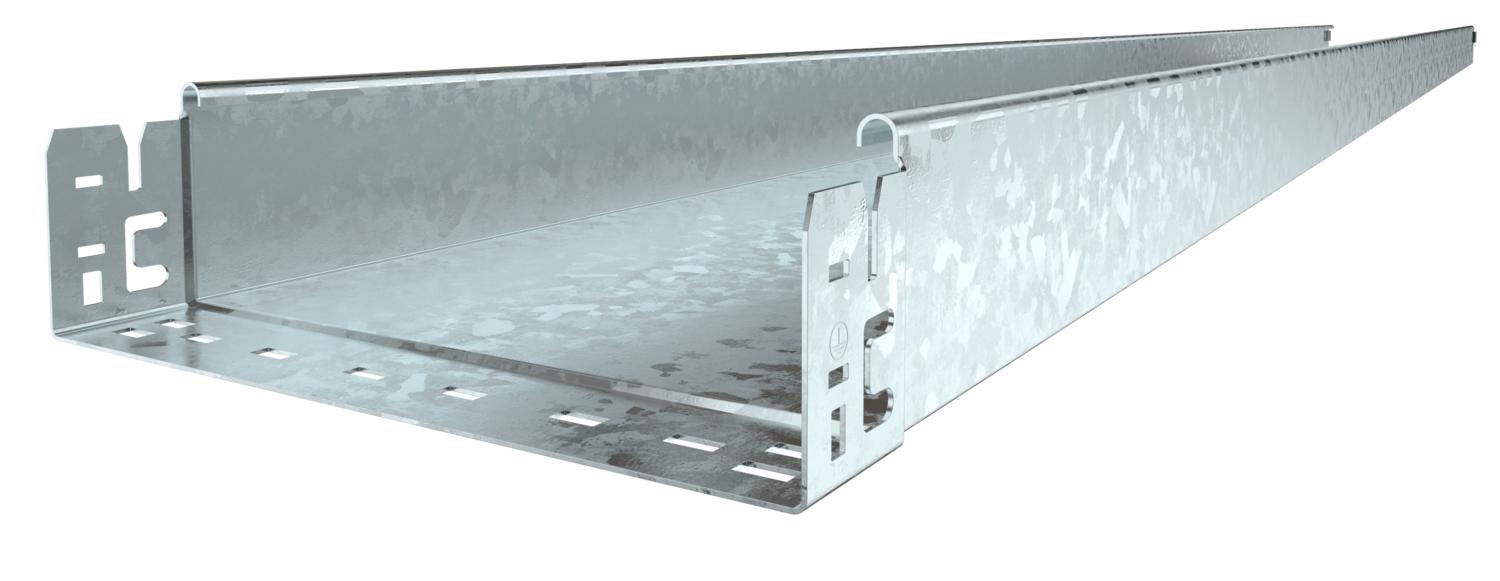

Kabelrinne SKS-Magic® 85 ungelocht FT
Kabelrinne SKS-Magic® 85 ungelocht FT
Art.Nr. 6059783 | EAN 4012195833581
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Länge
3050 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Höhe
85 mm
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 10,5571 kg CO₂e / 1 Meter |
| Dimension | 85x200x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 18600 mm² |
| Nutzquerschnitt | 186 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 3050 mm |
| Maß B | 200 mm |
Belastungen
| Stützabstand 1,5m | 2,8 kN/m |
|---|---|
| Stützabstand 2,0m | 2,25 kN/m |
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 0,75 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Funktionserhalt
Länge
Blechstärke
Werkstoff
Farbe
Oberfläche
Höhe
Art.Nr.
SKSMU 810 FT
100 mm
nein
3050 mm
1,5 mm
Stahl
zink
tauchfeuerverzinkt
85 mm
6059779
SKSMU 820 FT
200 mm
nein
3050 mm
1,5 mm
Stahl
zink
tauchfeuerverzinkt
85 mm
6059783
SKSMU 830 FT
300 mm
nein
3050 mm
1,5 mm
Stahl
zink
tauchfeuerverzinkt
85 mm
6059785
SKSMU 840 FT
400 mm
nein
3050 mm
1,5 mm
Stahl
zink
tauchfeuerverzinkt
85 mm
6059787
SKSMU 850 FT
500 mm
nein
3050 mm
1,5 mm
Stahl
zink
tauchfeuerverzinkt
85 mm
6059789
SKSMU 860 FT
600 mm
nein
3050 mm
1,5 mm
Stahl
zink
tauchfeuerverzinkt
85 mm
6059791
