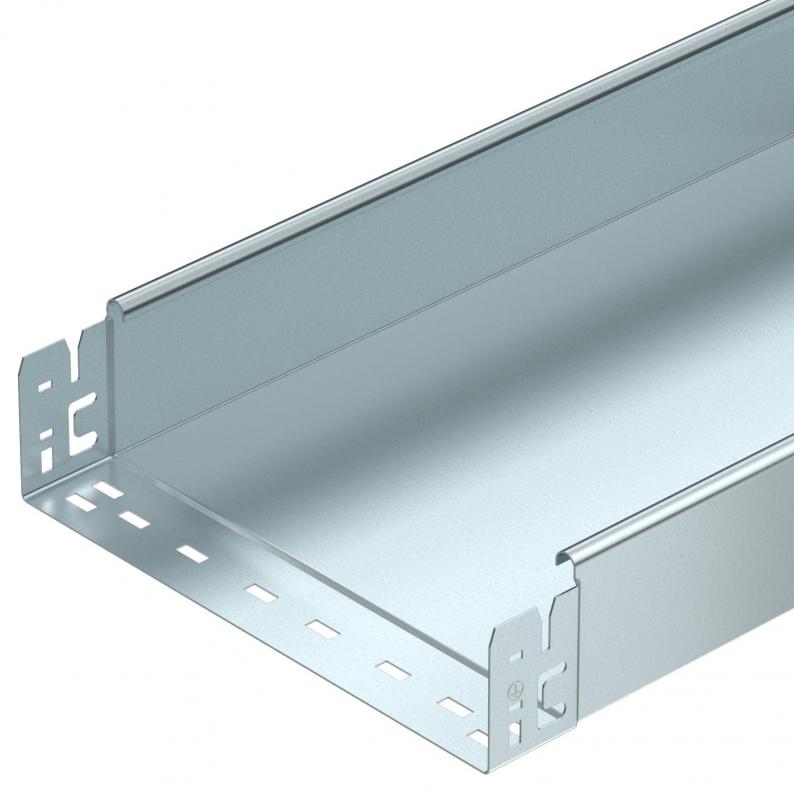

Kabelrinne SKS-Magic® 85 ungelocht FS
Kabelrinne SKS-Magic® 85 ungelocht FS
Art.Nr. 6059762 | EAN 4012195833444
Art.Nr. / Typ
Breite
Höhe
85 mm
Oberfläche
bandverzinkt
Länge
3050 mm
Funktionserhalt
nein
Farbe
zink
Blechstärke
1,5 mm
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 8,0283 kg CO₂e / 1 Meter |
| Dimension | 85x100x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 8300 mm² |
| Nutzquerschnitt | 83 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
Belastungen
| Stützabstand 1,5m | 2,8 kN/m |
|---|---|
| Stützabstand 2,0m | 2,25 kN/m |
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 0,75 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Oberfläche
Breite
Länge
Funktionserhalt
Farbe
Blechstärke
Werkstoff
Art.Nr.
SKSMU 810 FS
85 mm
bandverzinkt
100 mm
3050 mm
nein
zink
1,5 mm
Stahl
6059762
SKSMU 820 FS
85 mm
bandverzinkt
200 mm
3050 mm
nein
zink
1,5 mm
Stahl
6059766
SKSMU 830 FS
85 mm
bandverzinkt
300 mm
3050 mm
nein
zink
1,5 mm
Stahl
6059768
SKSMU 840 FS
85 mm
bandverzinkt
400 mm
3050 mm
nein
zink
1,5 mm
Stahl
6059770
SKSMU 850 FS
85 mm
bandverzinkt
500 mm
3050 mm
nein
zink
1,5 mm
Stahl
6059772
SKSMU 860 FS
85 mm
bandverzinkt
600 mm
3050 mm
nein
zink
1,5 mm
Stahl
6059774
Breite
SKSMU 810 FS
Art.Nr.
6059762
Höhe
85 mm
Oberfläche
bandverzinkt
Breite
100 mm
Länge
3050 mm
Funktionserhalt
nein
Farbe
zink
Blechstärke
1,5 mm
Werkstoff
Stahl
SKSMU 820 FS
Art.Nr.
6059766
Farbe
zink
Funktionserhalt
nein
Oberfläche
bandverzinkt
Höhe
85 mm
Breite
200 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Länge
3050 mm
SKSMU 830 FS
Art.Nr.
6059768
Funktionserhalt
nein
Farbe
zink
Breite
300 mm
Oberfläche
bandverzinkt
Höhe
85 mm
Werkstoff
Stahl
Blechstärke
1,5 mm
Länge
3050 mm
SKSMU 840 FS
Art.Nr.
6059770
Werkstoff
Stahl
Höhe
85 mm
Funktionserhalt
nein
Länge
3050 mm
Breite
400 mm
Blechstärke
1,5 mm
Farbe
zink
Oberfläche
bandverzinkt
SKSMU 850 FS
Art.Nr.
6059772
Blechstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Funktionserhalt
nein
Länge
3050 mm
Farbe
zink
Breite
500 mm
Höhe
85 mm
SKSMU 860 FS
Art.Nr.
6059774
Länge
3050 mm
Breite
600 mm
Farbe
zink
Blechstärke
1,5 mm
Funktionserhalt
nein
Höhe
85 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
