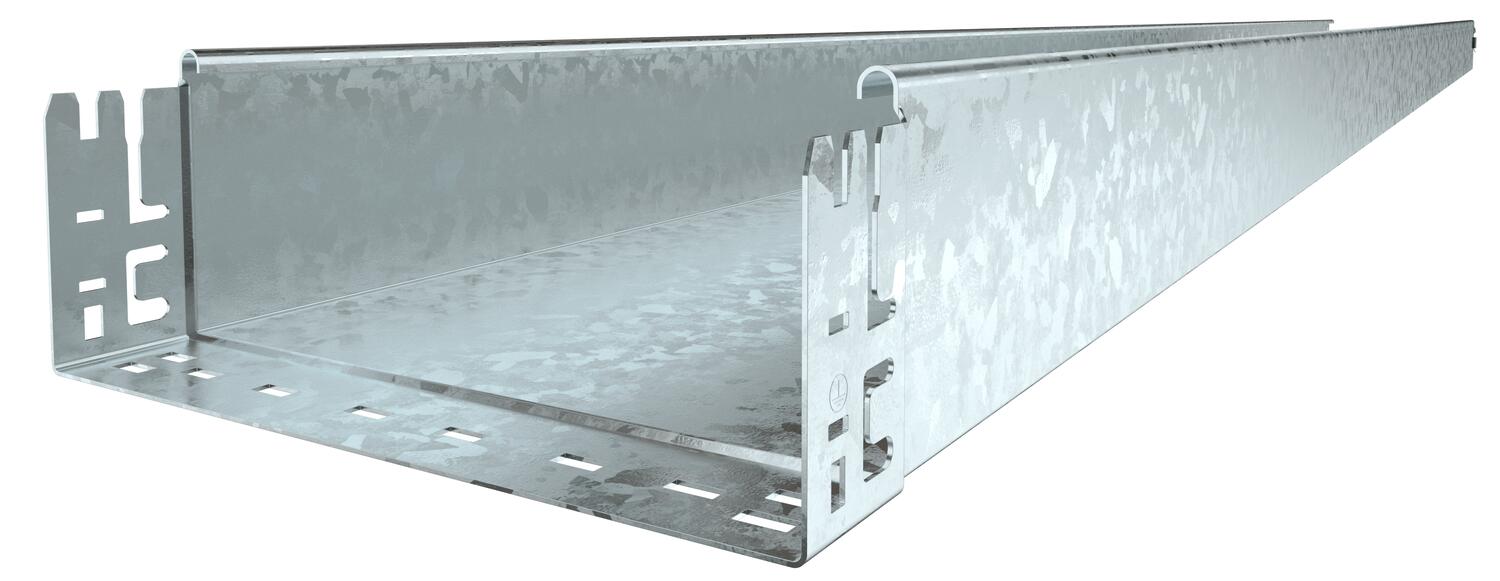

Kabelrinne SKS-Magic® 110 ungelocht FT
Art.Nr. 6059859 | EAN 4012195834106
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Farbe
zink
Funktionserhalt
nein
Höhe
110 mm
Werkstoff
Stahl
Länge
3050 mm
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 14,7132 kg CO₂e / 1 Meter |
| Dimension | 110x300x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 328 cm² |
| Nutzquerschnitt | 32800 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 300 mm |
Belastungen
| Stützabstand 1,5m | 3 kN/m |
|---|---|
| Stützabstand 2,0m | 2,4 kN/m |
| Stützabstand 2,5m | 1,76 kN/m |
| Stützabstand 3,0m | 1,2 kN/m |
| Stützabstand 3,5m | 0,84 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Blechstärke
Farbe
Funktionserhalt
Breite
Höhe
Werkstoff
Länge
Art.Nr.
SKSMU 110 FT
tauchfeuerverzinkt
1,5 mm
zink
nein
100 mm
110 mm
Stahl
3050 mm
6059853
SKSMU 120 FT
tauchfeuerverzinkt
1,5 mm
zink
nein
200 mm
110 mm
Stahl
3050 mm
6059857
SKSMU 130 FT
tauchfeuerverzinkt
1,5 mm
zink
nein
300 mm
110 mm
Stahl
3050 mm
6059859
SKSMU 140 FT
tauchfeuerverzinkt
1,5 mm
zink
nein
400 mm
110 mm
Stahl
3050 mm
6059861
SKSMU 150 FT
tauchfeuerverzinkt
1,5 mm
zink
nein
500 mm
110 mm
Stahl
3050 mm
6059863
SKSMU 160 FT
tauchfeuerverzinkt
1,5 mm
zink
nein
600 mm
110 mm
Stahl
3050 mm
6059865
