Kabelrinne SKS-Magic® 110 ungelocht FT
Kabelrinne SKS-Magic® 110 ungelocht FT
Art.Nr. 6059857 | EAN 4012195834069
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
Länge
3050 mm
Funktionserhalt
nein
Blechstärke
1,5 mm
Höhe
110 mm
kl. VKE: 3 m
3m
Beschreibung

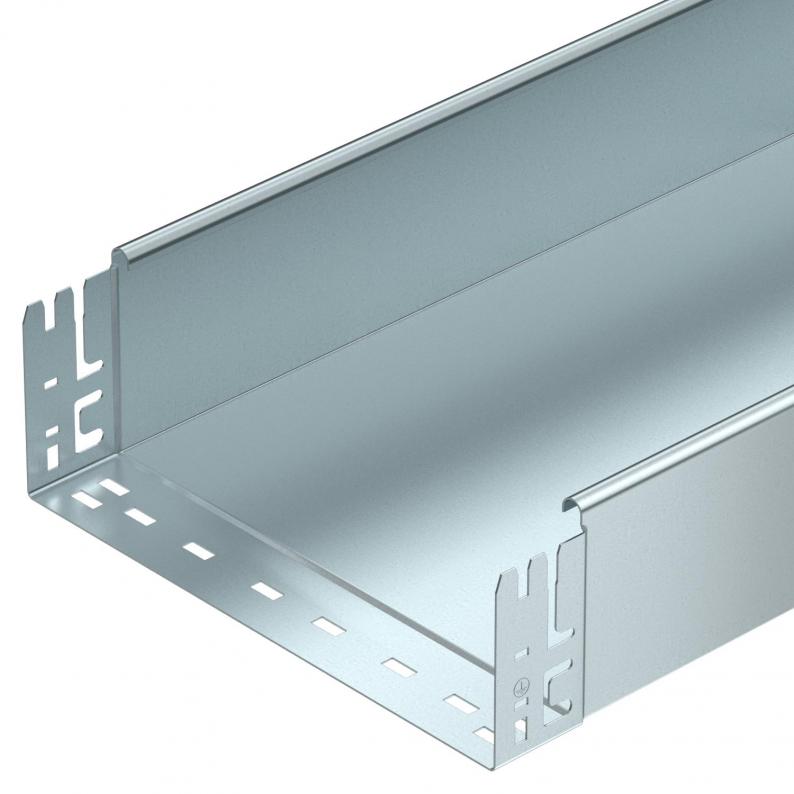

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 11,9011 kg CO₂e / 1 Meter |
| Dimension | 110x200x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 218 cm² |
| Nutzquerschnitt | 21800 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 200 mm |
Belastungen
| Stützabstand 1,5m | 3 kN/m |
|---|---|
| Stützabstand 2,0m | 2,4 kN/m |
| Stützabstand 2,5m | 1,76 kN/m |
| Stützabstand 3,0m | 1,2 kN/m |
| Stützabstand 3,5m | 0,84 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Werkstoff
Farbe
Länge
Funktionserhalt
Breite
Blechstärke
Höhe
Art.Nr.
SKSMU 110 FT
tauchfeuerverzinkt
Stahl
zink
3050 mm
nein
100 mm
1,5 mm
110 mm
6059853
SKSMU 120 FT
tauchfeuerverzinkt
Stahl
zink
3050 mm
nein
200 mm
1,5 mm
110 mm
6059857
SKSMU 130 FT
tauchfeuerverzinkt
Stahl
zink
3050 mm
nein
300 mm
1,5 mm
110 mm
6059859
SKSMU 140 FT
tauchfeuerverzinkt
Stahl
zink
3050 mm
nein
400 mm
1,5 mm
110 mm
6059861
SKSMU 150 FT
tauchfeuerverzinkt
Stahl
zink
3050 mm
nein
500 mm
1,5 mm
110 mm
6059863
SKSMU 160 FT
tauchfeuerverzinkt
Stahl
zink
3050 mm
nein
600 mm
1,5 mm
110 mm
6059865
