Kabelrinne SKS-Magic® 110 ungelocht FS
Art.Nr. 6059844 | EAN 4012195833994
Art.Nr. / Typ
Breite
Länge
3050 mm
Werkstoff
Stahl
Höhe
110 mm
Blechstärke
1,5 mm
Funktionserhalt
nein
Farbe
zink
Oberfläche
bandverzinkt
kl. VKE: 3 m
3m
Beschreibung

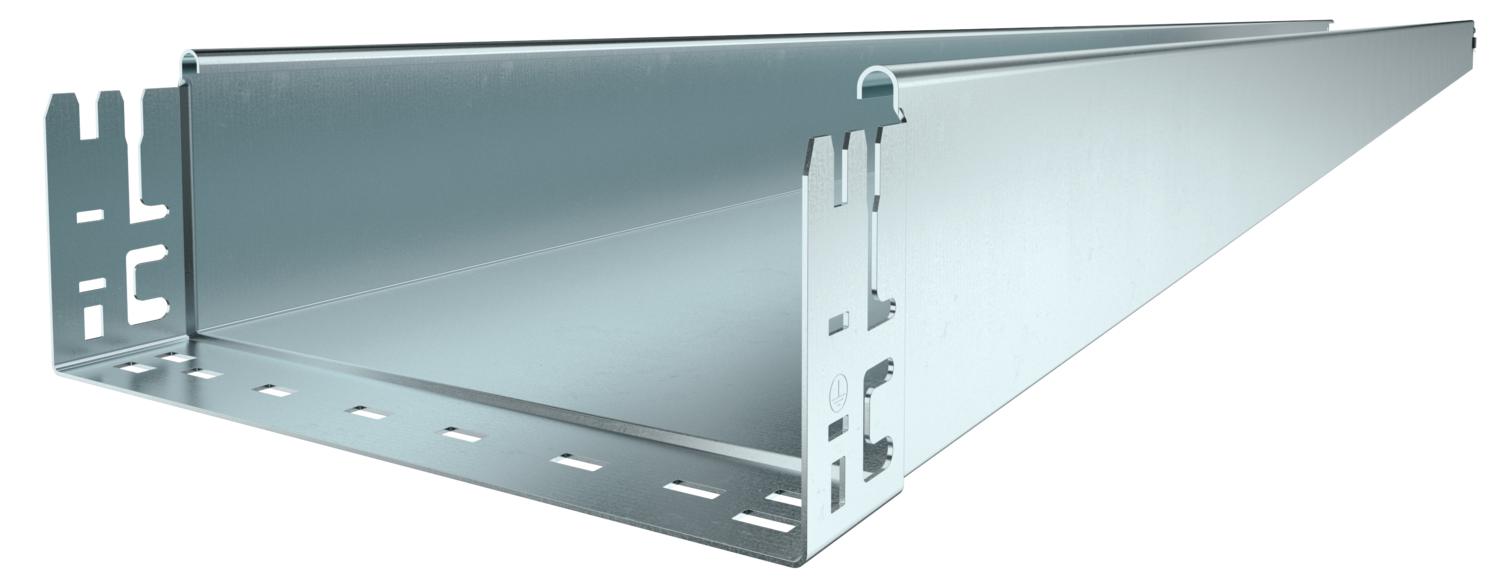

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 17,7044 kg CO₂e / 1 Meter |
| Dimension | 110x400x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 43800 mm² |
| Nutzquerschnitt | 438 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 400 mm |
Belastungen
| Stützabstand 1,5m | 3 kN/m |
|---|---|
| Stützabstand 2,0m | 2,4 kN/m |
| Stützabstand 2,5m | 1,76 kN/m |
| Stützabstand 3,0m | 1,2 kN/m |
| Stützabstand 3,5m | 0,84 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Werkstoff
Höhe
Blechstärke
Funktionserhalt
Breite
Farbe
Oberfläche
Art.Nr.
SKSMU 110 FS
3050 mm
Stahl
110 mm
1,5 mm
nein
100 mm
zink
bandverzinkt
6059836
SKSMU 120 FS
3050 mm
Stahl
110 mm
1,5 mm
nein
200 mm
zink
bandverzinkt
6059840
SKSMU 130 FS
3050 mm
Stahl
110 mm
1,5 mm
nein
300 mm
zink
bandverzinkt
6059842
SKSMU 140 FS
3050 mm
Stahl
110 mm
1,5 mm
nein
400 mm
zink
bandverzinkt
6059844
SKSMU 150 FS
3050 mm
Stahl
110 mm
1,5 mm
nein
500 mm
zink
bandverzinkt
6059846
SKSMU 160 FS
3050 mm
Stahl
110 mm
1,5 mm
nein
600 mm
zink
bandverzinkt
6059848
