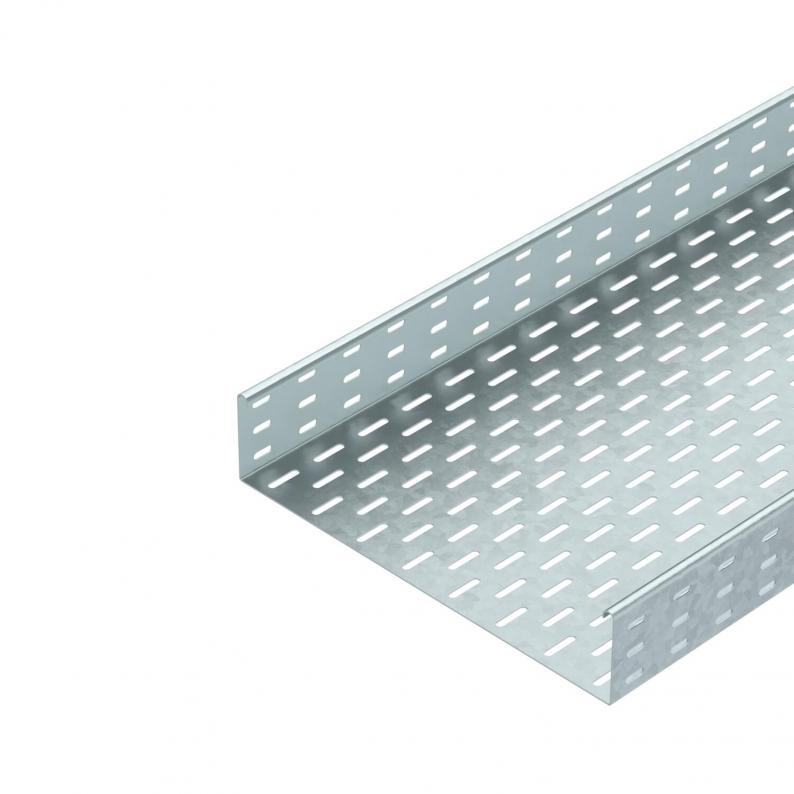

Kabelrinne SKS 85 FT

Kabelrinne SKS 85 FT

Art.Nr. 6058698 | EAN 4012196061631

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Werkstoff
Stahl
Länge
3000 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 85 = Schweres-Kabelrinnen-System in 85 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung85 x 400
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate15,4511 kg CO₂e / 1 Meter
Dimension85x400x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt33800 mm²
Nutzquerschnitt338 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

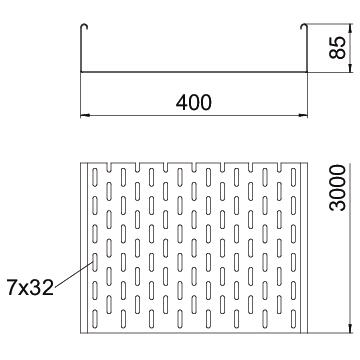

Abmessungen

Breite400 mm
Höhe85 mm
Länge3000 mm
Maß B400 mm

Belastungen

Stützabstand 1,5m2,8 kN/m
Stützabstand 2,0m2,25 kN/m
Stützabstand 2,5m1,5 kN/m
Stützabstand 3,0m0,75 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 85

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
RLVL 85 FT

kl. VKE: 10 Stück

Typ
DRL 400 FT

kl. VKE: 3 m

Art.Nr. 6036236

45°-Bogen 85 FT
Typ
RB 45 840 FT

kl. VKE: 1 Stück

Ausführungen

Breite
SKS 810 FT
Art.Nr.
6058620
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Breite
100 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Länge
3000 mm
SKS 820 FT
Art.Nr.
6058647
Oberfläche
tauchfeuerverzinkt
Breite
200 mm
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm
Blechstärke
1,5 mm
SKS 830 FT
Art.Nr.
6058663
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Blechstärke
1,5 mm
Funktionserhalt
nein
Breite
300 mm
Länge
3000 mm
SKS 840 FT
Art.Nr.
6058698
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Breite
400 mm
Funktionserhalt
nein
Länge
3000 mm
Werkstoff
Stahl
SKS 850 FT
Art.Nr.
6058728
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Breite
500 mm
Blechstärke
1,5 mm
Länge
3000 mm
SKS 860 FT
Art.Nr.
6058744
Länge
3000 mm
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
Breite
600 mm
