Kabelrinne SKS 85 FS
Typ SKS 810 FS
|Art.Nr. 6058108
|EAN 4012196061099
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
m
Beschreibung

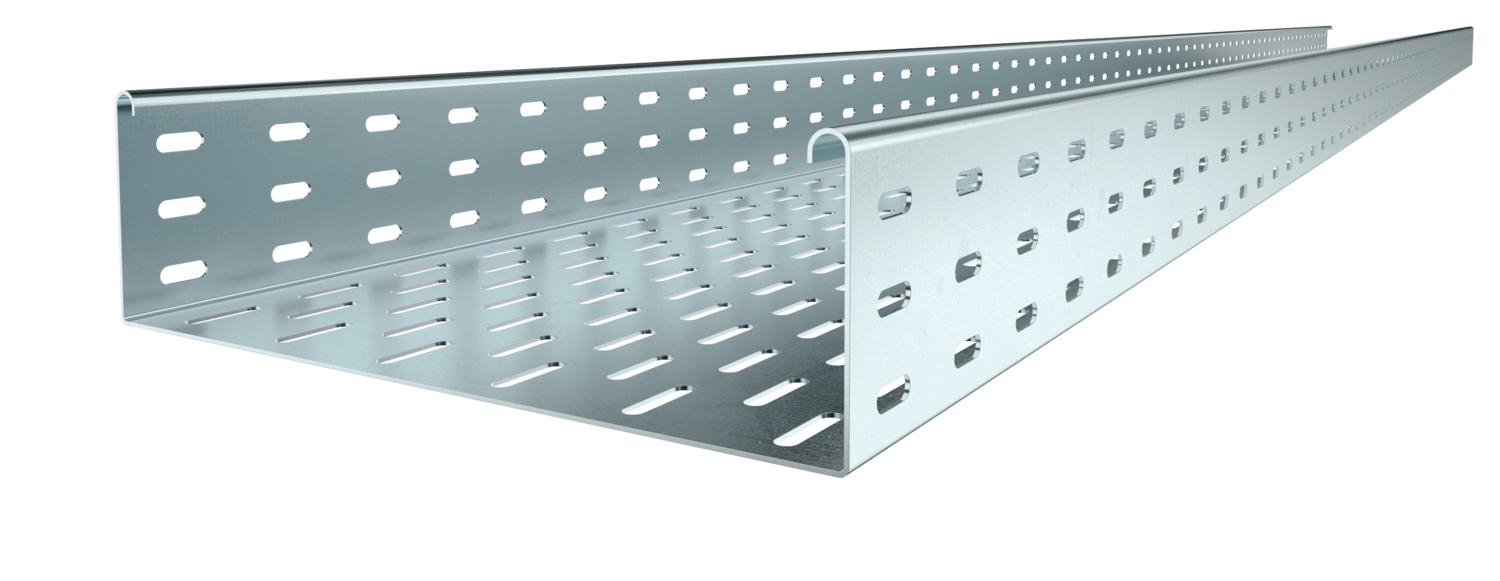

SKS 85 = Schweres-Kabelrinnen-System in 85 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten

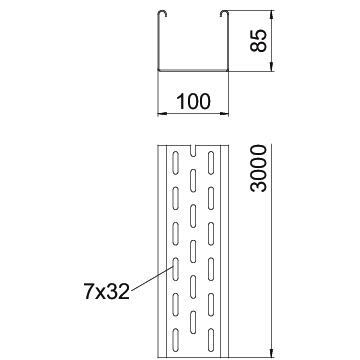

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 85 mm |
| Maß B | 100 mm |
| Maß W | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 83 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 8300 mm² |
| Mit Oberteil | nein |
| Abmessung | 85 x 100 |
| Dimension | 85x100x3000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,2754 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2,25 kN/m |
|---|---|
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 0,75 kN/m |
| Stützabstand 1,5m | 2,8 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
SKS 810 FS
3000
100
nein
1,5
bandverzinkt
Stahl
6058108
SKS 820 FS
3000
200
nein
1,5
bandverzinkt
Stahl
6058205
SKS 830 FS
3000
300
nein
1,5
bandverzinkt
Stahl
6058302
SKS 840 FS
3000
400
nein
1,5
bandverzinkt
Stahl
6058396
SKS 850 FS
3000
500
nein
1,5
bandverzinkt
Stahl
6058507
SKS 860 FS
3000
600
nein
1,5
bandverzinkt
Stahl
6058604
Breite
SKS 810 FS
Art.Nr.
6058108
Länge
3000
Breite
100
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKS 820 FS
Art.Nr.
6058205
Länge
3000
Breite
200
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKS 830 FS
Art.Nr.
6058302
Länge
3000
Breite
300
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKS 840 FS
Art.Nr.
6058396
Länge
3000
Breite
400
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKS 850 FS
Art.Nr.
6058507
Länge
3000
Breite
500
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKS 860 FS
Art.Nr.
6058604
Länge
3000
Breite
600
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
bandverzinkt
Werkstoff
Stahl
