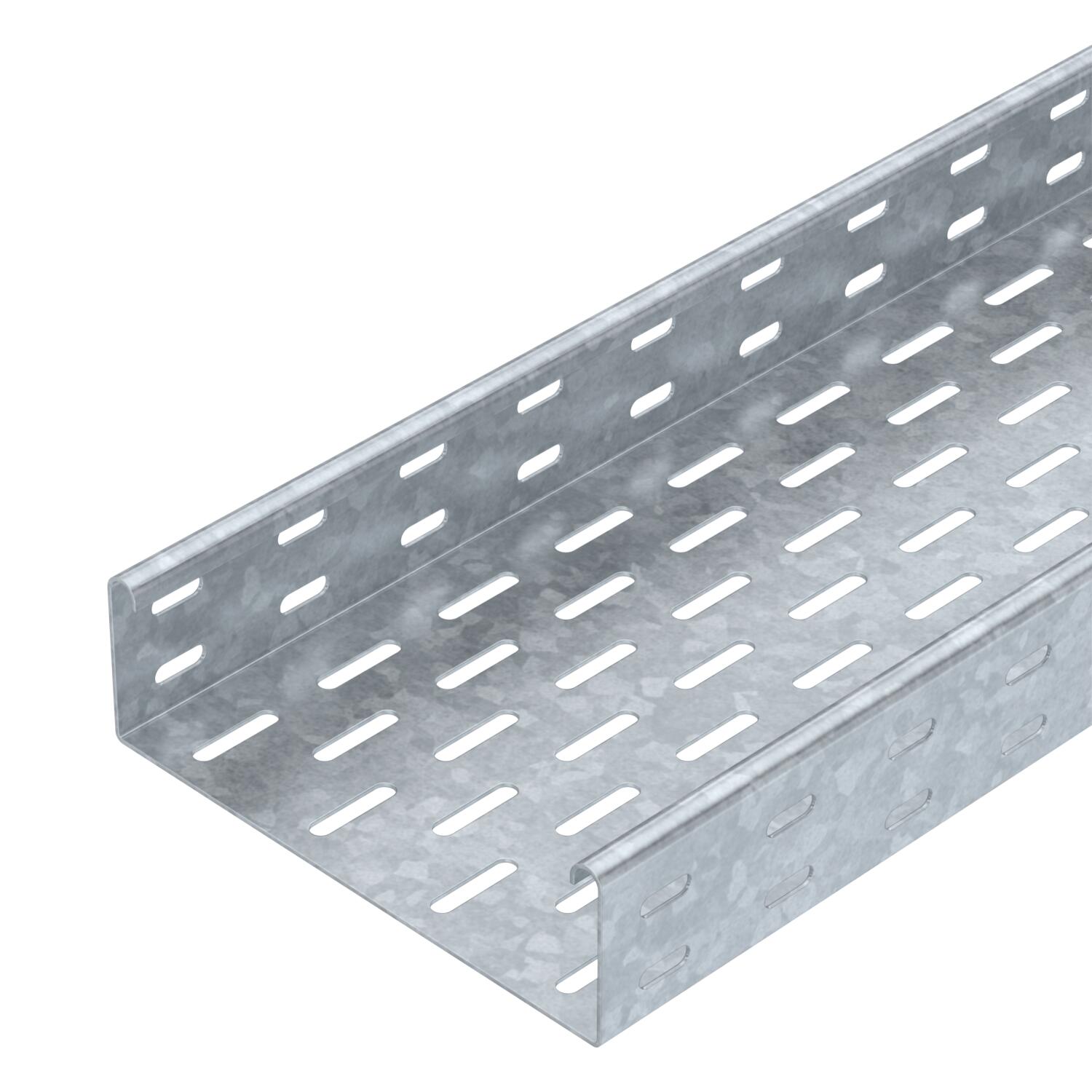

Kabelrinne SKS 60 FT

Kabelrinne SKS 60 FT

Art.Nr. 6056652 | EAN 4012196390076

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
Werkstoff
Stahl
Blechstärke
1,5 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Abmessung60 x 200
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
BrandschutzFunktionserhalt Normtragekonstruktion
CO₂ Fußabdruck (GWP) Cradle-to-Gate8,9786 kg CO₂e / 1 Meter
Dimension60x200x3000
Farbezink
Funktionserhaltja
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt118 cm²
Nutzquerschnitt11800 mm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

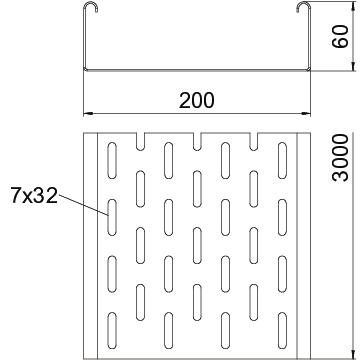

Abmessungen

Breite200 mm
Höhe60 mm
Länge3000 mm
Maß B200 mm
Maß W200 mm

Belastungen

Stützabstand 1,5m2,65 kN/m
Stützabstand 2,0m1,8 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 6067603

Längsverbinder FT
Typ
RLVK 60 FT

kl. VKE: 10 Stück

Art.Nr. 7070314

Stoßstellenleiste DD
Typ
SSLB 200 DD

kl. VKE: 20 Stück

Typ
DRL 200 FT

kl. VKE: 3 m

Ausführungen

Breite
Funktionserhalt
SKS 610 FT
Art.Nr.
6056636
Breite
100 mm
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
Funktionserhalt
ja
Werkstoff
Stahl
Blechstärke
1,5 mm
SKS 615 FT
Art.Nr.
6056644
Funktionserhalt
ja
Werkstoff
Stahl
Breite
150 mm
Blechstärke
1,5 mm
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
SKS 620 FT
Art.Nr.
6056652
Breite
200 mm
Werkstoff
Stahl
Blechstärke
1,5 mm
Funktionserhalt
ja
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
SKS 630 FT
Art.Nr.
6056679
Werkstoff
Stahl
Länge
3000 mm
Funktionserhalt
ja
Breite
300 mm
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
SKS 640 FT
Art.Nr.
6056695
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Länge
3000 mm
Werkstoff
Stahl
Breite
400 mm
Blechstärke
1,5 mm
SKS 650 FT
Art.Nr.
6056717
Breite
500 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Länge
3000 mm
Funktionserhalt
nein
Blechstärke
1,5 mm
SKS 660 FT
Art.Nr.
6056733
Werkstoff
Stahl
Funktionserhalt
nein
Breite
600 mm
Blechstärke
1,5 mm
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
