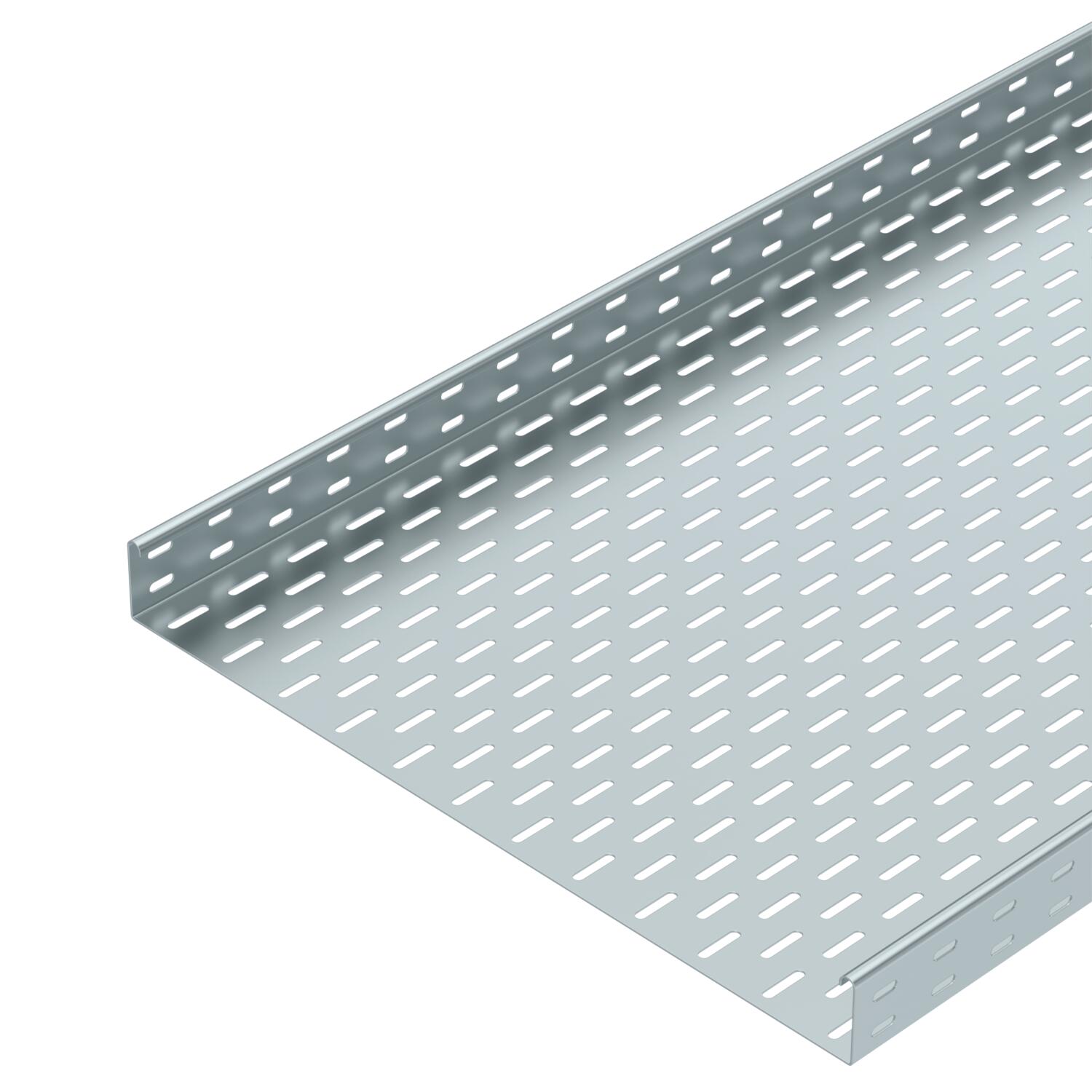

Kabelrinne SKS 60 FS

Kabelrinne SKS 60 FS

Art.Nr. 6056601 | EAN 4012196060498

Alle Ausführungen anzeigen
Art.Nr. / Typ
Funktionserhalt
Breite
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Länge
3000 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung60 x 600
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung VerbinderMitgelieferter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
Bodenlochung7x32
CO₂ Fußabdruck (GWP) Cradle-to-Gate20,5656 kg CO₂e / 1 Meter
Dimension60x600x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt35800 mm²
Nutzquerschnitt358 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

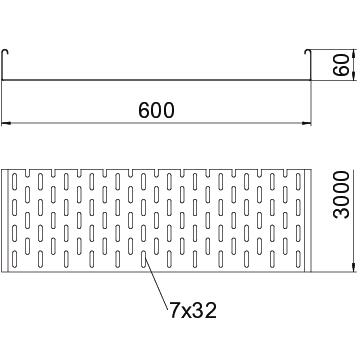

Abmessungen

Breite600 mm
Höhe60 mm
Länge3000 mm
Maß B600 mm
Maß W600 mm

Belastungen

Stützabstand 1,5m2,65 kN/m
Stützabstand 2,0m1,8 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Zertifikate (3)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör

Art.Nr. 6067093

Längsverbinder FS
Typ
RLVK 60 FS

kl. VKE: 10 Stück

Art.Nr. 7070233

Stoßstellenleiste FS
Typ
SSLB 600 FS

kl. VKE: 20 Stück

Art.Nr. 6036113

45°-Bogen 60 FS
Typ
RB 45 660 FS

kl. VKE: 1 Stück

Ausführungen

Funktionserhalt
Breite
SKS 610 FS
Art.Nr.
6056105
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Funktionserhalt
ja
Breite
100 mm
Länge
3000 mm
SKS 615 FS
Art.Nr.
6056156
Oberfläche
bandverzinkt
Länge
3000 mm
Breite
150 mm
Blechstärke
1,5 mm
Funktionserhalt
ja
Werkstoff
Stahl
SKS 620 FS
Art.Nr.
6056202
Breite
200 mm
Werkstoff
Stahl
Funktionserhalt
ja
Blechstärke
1,5 mm
Länge
3000 mm
Oberfläche
bandverzinkt
SKS 630 FS
Art.Nr.
6056296
Blechstärke
1,5 mm
Werkstoff
Stahl
Funktionserhalt
ja
Länge
3000 mm
Breite
300 mm
Oberfläche
bandverzinkt
SKS 640 FS
Art.Nr.
6056407
Funktionserhalt
nein
Oberfläche
bandverzinkt
Länge
3000 mm
Breite
400 mm
Werkstoff
Stahl
Blechstärke
1,5 mm
SKS 650 FS
Art.Nr.
6056504
Oberfläche
bandverzinkt
Funktionserhalt
nein
Breite
500 mm
Werkstoff
Stahl
Länge
3000 mm
Blechstärke
1,5 mm
SKS 660 FS
Art.Nr.
6056601
Funktionserhalt
nein
Oberfläche
bandverzinkt
Breite
600 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Länge
3000 mm
