Kabelrinne SKS 60 FS

Kabelrinne SKS 60 FS

Art.Nr. 6056296 | EAN 4012196060313

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
Werkstoff
Stahl
Oberfläche
bandverzinkt
Länge
3000 mm
Blechstärke
1,5 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

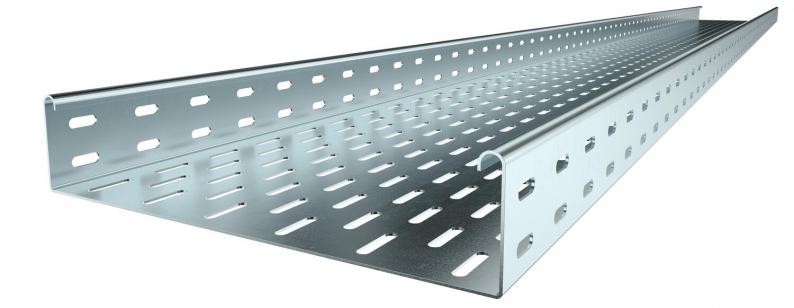

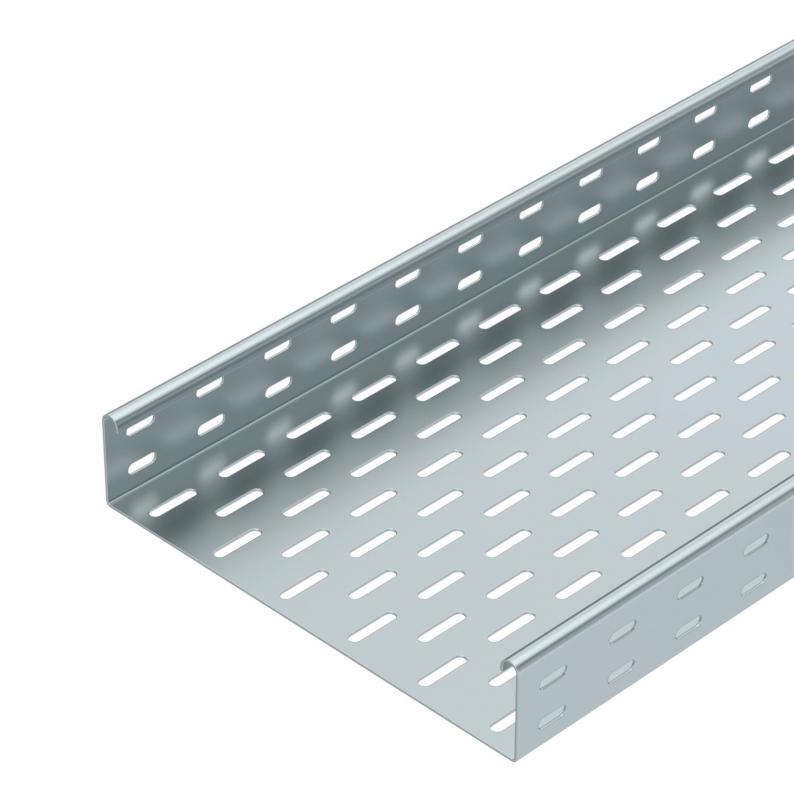

SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung60 x 300
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung VerbinderMitgelieferter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
Bodenlochung7x32
BrandschutzFunktionserhalt Normtragekonstruktion
CO₂ Fußabdruck (GWP) Cradle-to-Gate12,2968 kg CO₂e / 1 Meter

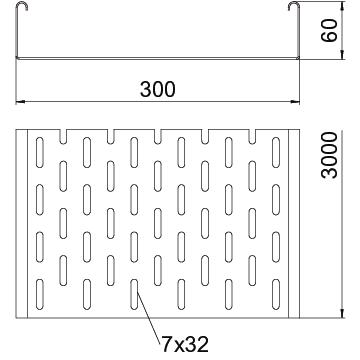

Dimension60x300x3000
Farbezink
Funktionserhaltja
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt178 cm²
Nutzquerschnitt17800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite300 mm
Höhe60 mm
Länge3000 mm
Maß B300 mm
Maß W300 mm

Belastungen

Stützabstand 1,5m2,65 kN/m
Stützabstand 2,0m1,8 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (5)
Zertifikate (5)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör

Art.Nr. 6067093

Längsverbinder FS
Typ
RLVK 60 FS

kl. VKE: 10 Stück

Art.Nr. 7070217

Stoßstellenleiste FS
Typ
SSLB 300 FS

kl. VKE: 20 Stück

Art.Nr. 6036106

45°-Bogen 60 FS
Typ
RB 45 630 FS

kl. VKE: 1 Stück

Ausführungen

Breite
Funktionserhalt
SKS 610 FS
Art.Nr.
6056105
Breite
100 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Länge
3000 mm
Funktionserhalt
ja
Blechstärke
1,5 mm
SKS 615 FS
Art.Nr.
6056156
Oberfläche
bandverzinkt
Funktionserhalt
ja
Länge
3000 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Breite
150 mm
SKS 620 FS
Art.Nr.
6056202
Blechstärke
1,5 mm
Breite
200 mm
Oberfläche
bandverzinkt
Funktionserhalt
ja
Länge
3000 mm
Werkstoff
Stahl
SKS 630 FS
Art.Nr.
6056296
Länge
3000 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
300 mm
Funktionserhalt
ja
SKS 640 FS
Art.Nr.
6056407
Blechstärke
1,5 mm
Breite
400 mm
Länge
3000 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Funktionserhalt
nein
SKS 650 FS
Art.Nr.
6056504
Werkstoff
Stahl
Oberfläche
bandverzinkt
Funktionserhalt
nein
Länge
3000 mm
Blechstärke
1,5 mm
Breite
500 mm
SKS 660 FS
Art.Nr.
6056601
Blechstärke
1,5 mm
Länge
3000 mm
Funktionserhalt
nein
Breite
600 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
