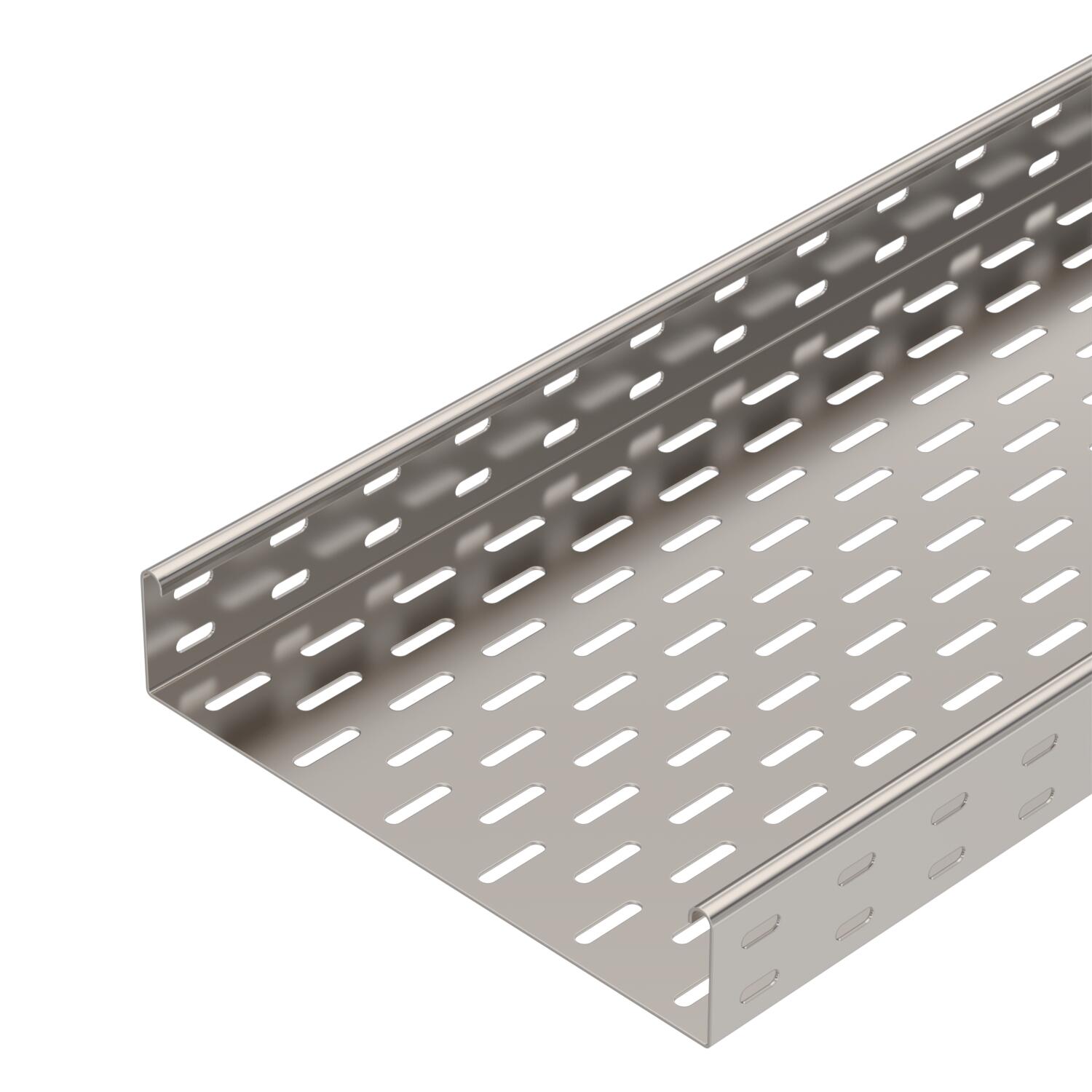

Kabelrinne SKS 60 A4

Kabelrinne SKS 60 A4

Art.Nr. 6056757 | EAN 4012196050161

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
3000 mm
Blechstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4571
Oberfläche
blank, nachbehandelt
Funktionserhalt
ja

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate25,8785 kg CO₂e / 1 Meter
Dimension60x300x3000
Farbeedelstahl
Funktionserhaltja
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt17800 mm²
Nutzquerschnitt178 cm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffEdelstahl, rostfrei 1.4571

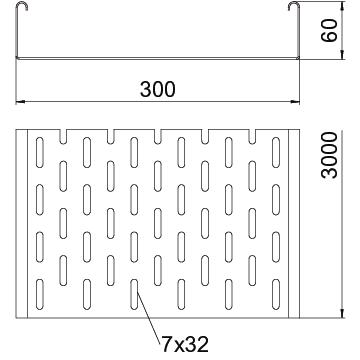

Abmessungen

Breite300 mm
Höhe60 mm
Länge3000 mm
Maß B300 mm
Maß W300 mm

Belastungen

Stützabstand 1,5m2,65 kN/m
Stützabstand 2,0m1,8 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 60 VA

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör

Art.Nr. 6067675

Längsverbinder A4
Typ
RLVK 60 A4

kl. VKE: 10 Stück

Art.Nr. 7070394

Stoßstellenleiste A4
Typ
SSLB 300 A4

kl. VKE: 20 Stück

Art.Nr. 6036656

90°-Bogen 60 A4
Typ
RB 90 630 A4

kl. VKE: 1 Stück

Ausführungen

Breite
SKS 610 A4
Art.Nr.
6056750
Länge
3000 mm
Blechstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4571
Oberfläche
blank, nachbehandelt
Funktionserhalt
ja
Breite
100 mm
SKS 620 A4
Art.Nr.
6056755
Breite
200 mm
Länge
3000 mm
Funktionserhalt
ja
Blechstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4571
Oberfläche
blank, nachbehandelt
SKS 630 A4
Art.Nr.
6056757
Oberfläche
blank, nachbehandelt
Breite
300 mm
Blechstärke
1,5 mm
Länge
3000 mm
Funktionserhalt
ja
Werkstoff
Edelstahl, rostfrei 1.4571
SKS 640 A4
Art.Nr.
6056759
Länge
3000 mm
Werkstoff
Edelstahl, rostfrei 1.4571
Funktionserhalt
ja
Oberfläche
blank, nachbehandelt
Blechstärke
1,5 mm
Breite
400 mm
SKS 650 A4
Art.Nr.
6056761
Länge
3000 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
ja
Werkstoff
Edelstahl, rostfrei 1.4571
Blechstärke
1,5 mm
Breite
500 mm
SKS 660 A4
Art.Nr.
6056763
Funktionserhalt
ja
Werkstoff
Edelstahl, rostfrei 1.4571
Breite
600 mm
Blechstärke
1,5 mm
Oberfläche
blank, nachbehandelt
Länge
3000 mm
