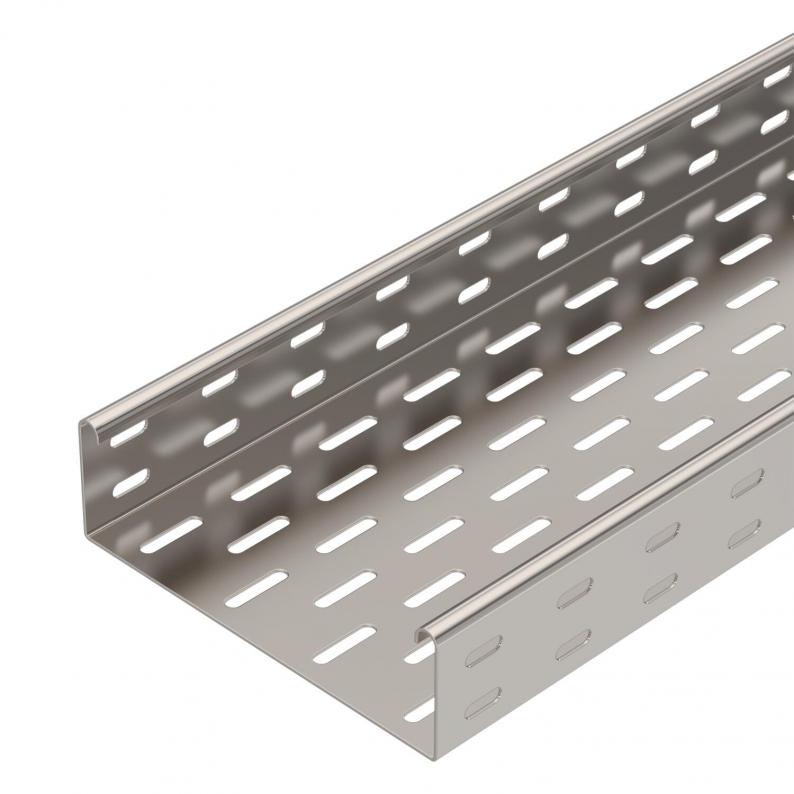

Kabelrinne SKS 60 A4

Kabelrinne SKS 60 A4

Art.Nr. 6056755 | EAN 4012196044887

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
3000 mm
Funktionserhalt
ja
Werkstoff
Edelstahl, rostfrei 1.4571
Blechstärke
1,5 mm
Oberfläche
blank, nachbehandelt

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate20,0678 kg CO₂e / 1 Meter
Dimension60x200x3000
Farbeedelstahl
Funktionserhaltja
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt11800 mm²
Nutzquerschnitt118 cm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffEdelstahl, rostfrei 1.4571

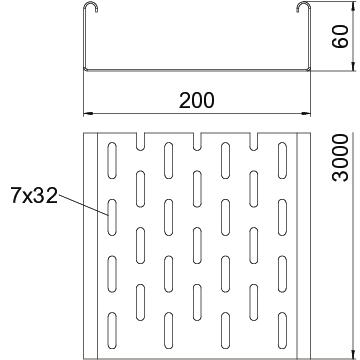

Abmessungen

Breite200 mm
Höhe60 mm
Länge3000 mm
Maß B200 mm
Maß W200 mm

Belastungen

Stützabstand 1,5m2,65 kN/m
Stützabstand 2,0m1,8 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 60 VA

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 6067675

Längsverbinder A4
Typ
RLVK 60 A4

kl. VKE: 10 Stück

Art.Nr. 7070392

Stoßstellenleiste A4
Typ
SSLB 200 A4

kl. VKE: 20 Stück

Art.Nr. 6036654

90°-Bogen 60 A4
Typ
RB 90 620 A4

kl. VKE: 1 Stück

Ausführungen

Breite
SKS 610 A4
Art.Nr.
6056750
Länge
3000 mm
Funktionserhalt
ja
Werkstoff
Edelstahl, rostfrei 1.4571
Breite
100 mm
Blechstärke
1,5 mm
Oberfläche
blank, nachbehandelt
SKS 620 A4
Art.Nr.
6056755
Oberfläche
blank, nachbehandelt
Länge
3000 mm
Breite
200 mm
Funktionserhalt
ja
Werkstoff
Edelstahl, rostfrei 1.4571
Blechstärke
1,5 mm
SKS 630 A4
Art.Nr.
6056757
Länge
3000 mm
Funktionserhalt
ja
Werkstoff
Edelstahl, rostfrei 1.4571
Blechstärke
1,5 mm
Oberfläche
blank, nachbehandelt
Breite
300 mm
SKS 640 A4
Art.Nr.
6056759
Breite
400 mm
Oberfläche
blank, nachbehandelt
Blechstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4571
Funktionserhalt
ja
Länge
3000 mm
SKS 650 A4
Art.Nr.
6056761
Blechstärke
1,5 mm
Funktionserhalt
ja
Werkstoff
Edelstahl, rostfrei 1.4571
Oberfläche
blank, nachbehandelt
Breite
500 mm
Länge
3000 mm
SKS 660 A4
Art.Nr.
6056763
Werkstoff
Edelstahl, rostfrei 1.4571
Breite
600 mm
Funktionserhalt
ja
Oberfläche
blank, nachbehandelt
Länge
3000 mm
Blechstärke
1,5 mm
