Kabelrinne SKS 60 A4

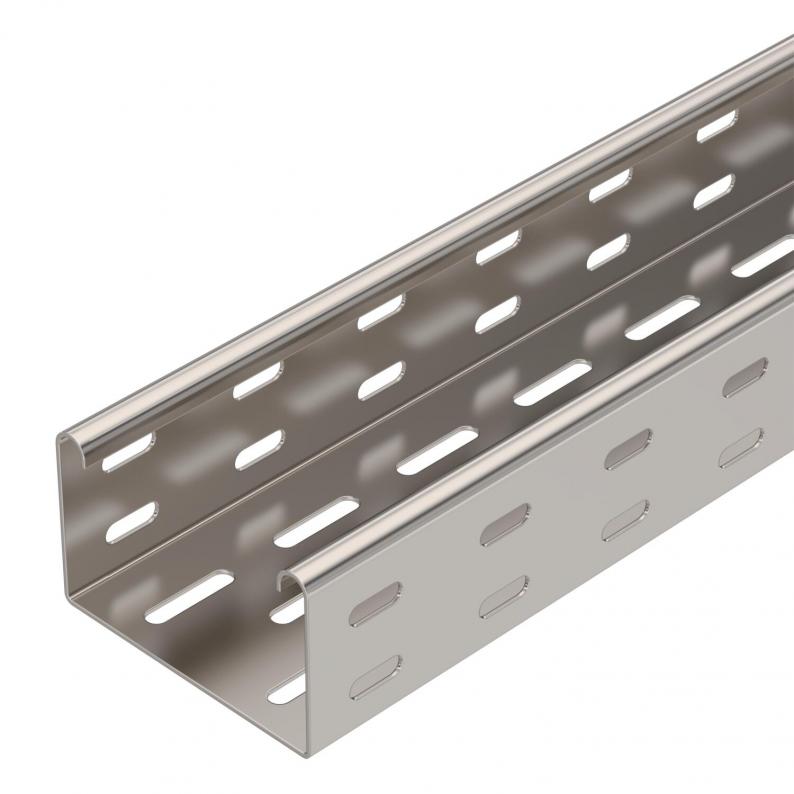

Kabelrinne SKS 60 A4

Typ SKS 610 A4
|
Art.Nr. 6056750
|
EAN 4012196050048
Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
ja
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571

kl. VKE: 3 m

m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Die Kabelrinne Typ SKS kann auch für den Funktionserhalt verwendet werden. Weitere Angaben siehe BSS-Brandschutz-Systeme. Die Kabelrinne wird auf dem Ausleger mit Schrauben Typ FRS M6 x 12 befestigt.

  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

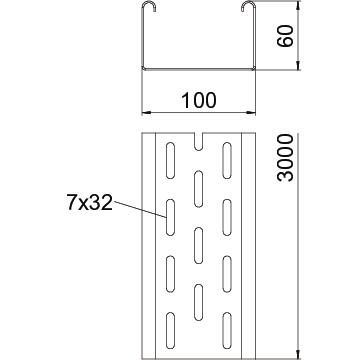

Abmessungen

Länge3000 mm
Breite100 mm
Höhe60 mm
Maß B100 mm
Maß W100 mm

Technische Daten

Funktionserhaltja
Seitenlochungja
Ausführung Verbinderohne Verbinder
Weitspann-Ausführungnein
Nutzquerschnitt58 cm²
Rostfreier Stahl, gebeiztnein
Blechstärke1,5 mm
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt5800 mm²
Mit Oberteilnein
Dimension60x100x3000
Oberflächeblank, nachbehandelt
WerkstoffEdelstahl, rostfrei 1.4571
Farbeedelstahl
Belastungstesttyp nach IEC 61537Typ II
Art des Verbinders Kabeltragsystemgeschraubt
CO2 Fußabdruck (GWP) Cradle-to-Gate13,8216 kg CO2e / 1 Meter

Belastungen

Stützabstand 2,0m1,8 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,5 kN/m
Stützabstand 1,5m2,65 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 60 VA

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)

Zubehör

Systemzubehör

Art.Nr. 6067675

Längsverbinder A4
Typ
RLVK 60 A4

kl. VKE: 10 Stück

Stück

Art.Nr. 7070390

Stoßstellenleiste A4
Typ
SSLB 100 A4

kl. VKE: 20 Stück

Stück

Art.Nr. 6036650

90°-Bogen 60 A4
Typ
RB 90 610 A4

kl. VKE: 1 Stück

Stück

Ausführungen

Breite
SKS 610 A4
Art.Nr.
6056750
Länge
3000
Breite
100
Funktionserhalt
ja
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
SKS 620 A4
Art.Nr.
6056755
Länge
3000
Breite
200
Funktionserhalt
ja
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
SKS 630 A4
Art.Nr.
6056757
Länge
3000
Breite
300
Funktionserhalt
ja
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
SKS 640 A4
Art.Nr.
6056759
Länge
3000
Breite
400
Funktionserhalt
ja
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
SKS 650 A4
Art.Nr.
6056761
Länge
3000
Breite
500
Funktionserhalt
ja
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
SKS 660 A4
Art.Nr.
6056763
Länge
3000
Breite
600
Funktionserhalt
ja
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
