Kabelrinne SKS 110 FS

Kabelrinne SKS 110 FS

Art.Nr. 6061400 | EAN 4012196062355

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Länge
3000 mm
Werkstoff
Stahl

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 110 = Schweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung110 x 400
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung VerbinderMitgelieferter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate18,1103 kg CO₂e / 1 Meter
Dimension110x400x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt438 cm²
Nutzquerschnitt43800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

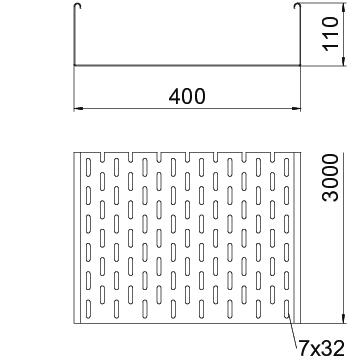

Abmessungen

Breite400 mm
Höhe110 mm
Länge3000 mm
Maß W400 mm

Belastungen

Stützabstand 1,5m3 kN/m
Stützabstand 2,0m2,4 kN/m
Stützabstand 2,5m1,76 kN/m
Stützabstand 3,0m1,2 kN/m
Stützabstand 3,5m0,84 kN/m
Stützabstand 4,0m0,8 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
RLVL 110 FS

kl. VKE: 10 Stück

Art.Nr. 7070221

Stoßstellenleiste FS
Typ
SSLB 400 FS

kl. VKE: 20 Stück

Art.Nr. 6036306

45°-Bogen 110 FS
Typ
RB 45 140 FS

kl. VKE: 1 Stück

Ausführungen

Breite
SKS 110 FS
Art.Nr.
6061109
Breite
100 mm
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Länge
3000 mm
Werkstoff
Stahl
SKS 120 FS
Art.Nr.
6061206
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
200 mm
Blechstärke
1,5 mm
Funktionserhalt
nein
Länge
3000 mm
SKS 130 FS
Art.Nr.
6061303
Blechstärke
1,5 mm
Funktionserhalt
nein
Länge
3000 mm
Werkstoff
Stahl
Breite
300 mm
Oberfläche
bandverzinkt
SKS 140 FS
Art.Nr.
6061400
Breite
400 mm
Länge
3000 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Funktionserhalt
nein
SKS 150 FS
Art.Nr.
6061508
Oberfläche
bandverzinkt
Werkstoff
Stahl
Länge
3000 mm
Funktionserhalt
nein
Blechstärke
1,5 mm
Breite
500 mm
SKS 155 FS
Art.Nr.
6061559
Breite
550 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Länge
3000 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
SKS 160 FS
Art.Nr.
6061560
Breite
600 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Blechstärke
1,5 mm
Werkstoff
Stahl
Länge
3000 mm
