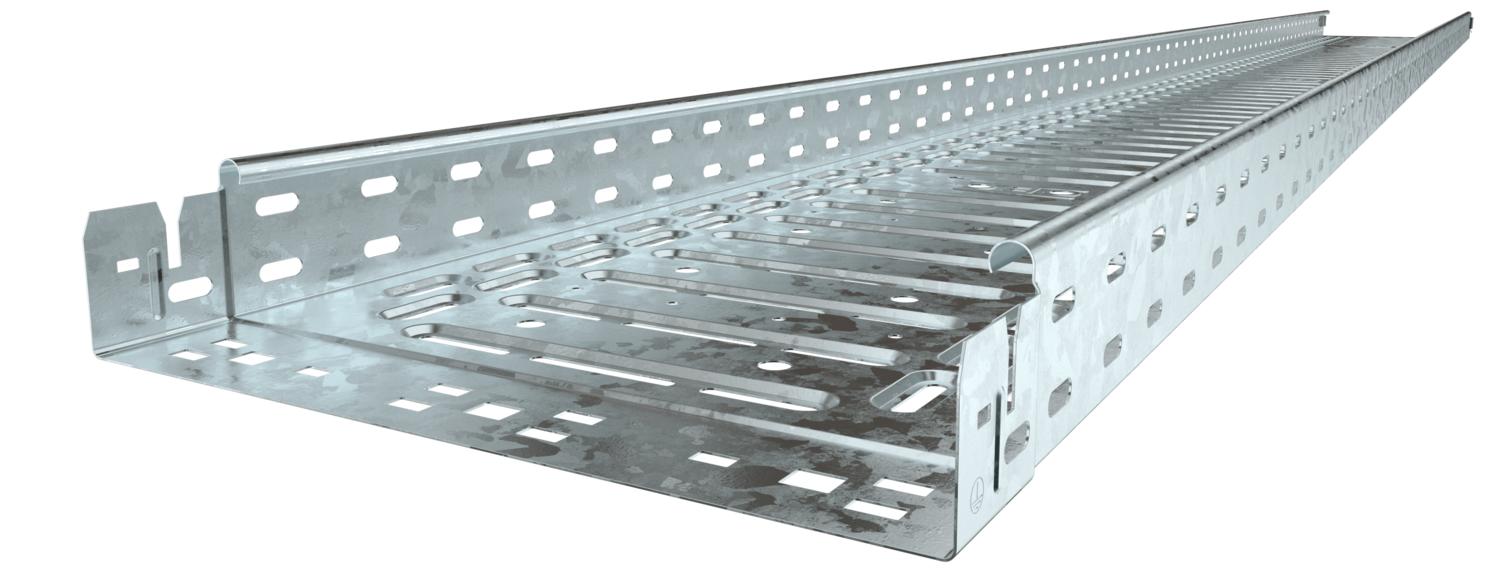

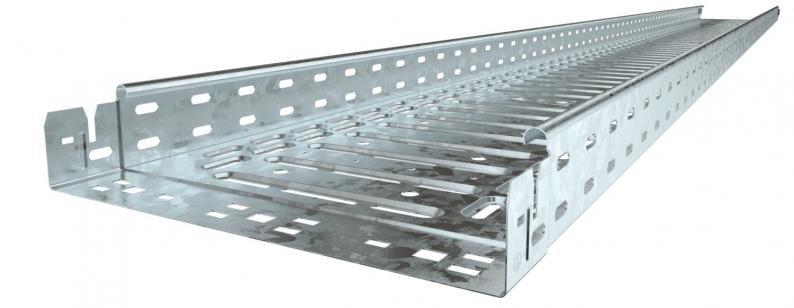

Kabelrinne RKS-Magic® 60 FT

Kabelrinne RKS-Magic® 60 FT

Art.Nr. 6047639 | EAN 4012195903932

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
Blechstärke
1 mm
Werkstoff
Stahl
Länge
3050 mm
Höhe
60 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
Bodenlochung1,00
BrandschutzFunktionserhalt kabelspezifische Tragkonstruktion
CO₂ Fußabdruck (GWP) Cradle-to-Gate6,4546 kg CO₂e / 1 Meter
Dimension60x200x3050
Farbezink
Funktionserhaltja
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt11800 mm²
Nutzquerschnitt118 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite200 mm
Höhe60 mm
Länge3050 mm
Maß B200 mm
Maß x100 mm
Maß y150 mm

Belastungen

NEMA Lastklasse8AA
Stützabstand 1,0m1,2 kN/m
Stützabstand 1,5m0,9 kN/m
Stützabstand 2,0m0,6 kN/m
Stützabstand 2,5m0,4 kN/m
Belastungsdiagramm Kabelrinne Typ RKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (5)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
KTSMV 620 DD

kl. VKE: 1 Stück

Typ
DRL 200 FT

kl. VKE: 3 m

Art.Nr. 6036134

45°-Bogen 60 FT
Typ
RB 45 620 FT

kl. VKE: 1 Stück

Ausführungen

Breite
Funktionserhalt
RKSM 610 FT
Art.Nr.
6047612
Blechstärke
1 mm
Werkstoff
Stahl
Länge
3050 mm
Breite
100 mm
Höhe
60 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
ja
RKSM 615 FT
Art.Nr.
6047631
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Farbe
zink
Werkstoff
Stahl
Blechstärke
1 mm
Funktionserhalt
ja
Breite
150 mm
Höhe
60 mm
RKSM 660 FT
Art.Nr.
6047736
Breite
600 mm
Blechstärke
1 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Länge
3050 mm
Farbe
zink
Höhe
60 mm
RKSM 620 FT
Art.Nr.
6047639
Blechstärke
1 mm
Länge
3050 mm
Höhe
60 mm
Breite
200 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
ja
Farbe
zink
Werkstoff
Stahl
RKSM 630 FT
Art.Nr.
6047655
Länge
3050 mm
Blechstärke
1 mm
Breite
300 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Funktionserhalt
ja
Höhe
60 mm
RKSM 640 FT
Art.Nr.
6047690
Farbe
zink
Breite
400 mm
Funktionserhalt
ja
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Blechstärke
1 mm
Länge
3050 mm
RKSM 650 FT
Art.Nr.
6047720
Höhe
60 mm
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Blechstärke
1 mm
Breite
500 mm
Länge
3050 mm
