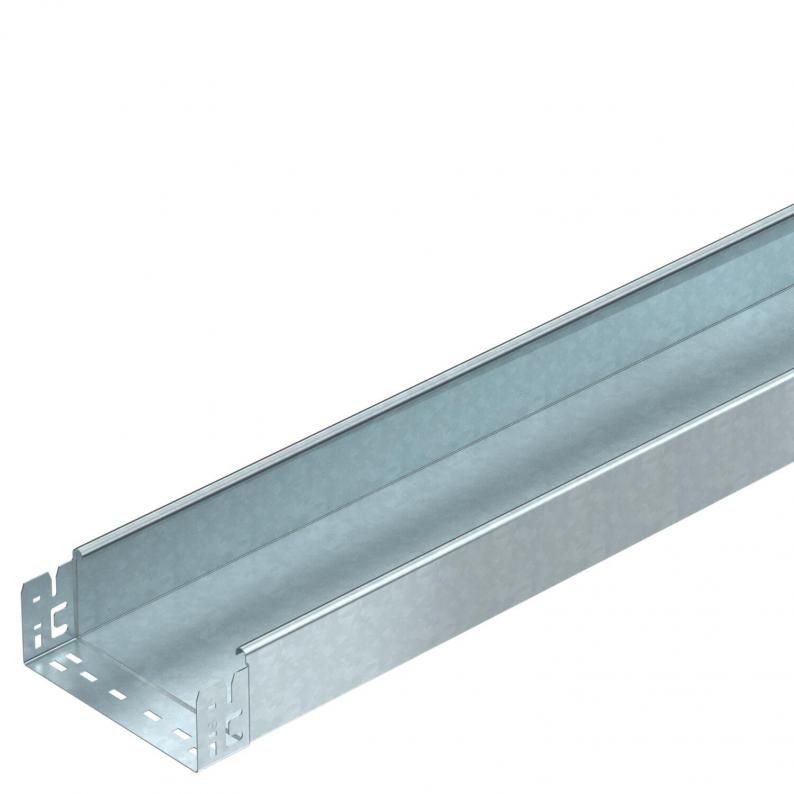

Kabelrinne MKS-Magic® 85 ungelocht FT
Typ MKSMU 820 FT
|Art.Nr. 6059329
|EAN 4012195831716
Art.Nr. / Typ
Länge
Breite
Höhe
Blechstärke
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 3 m
3m
m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Abmessungen
| Länge | 3050 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 85 mm |
| Maß B | 200 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 186 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzquerschnitt | 18600 mm² |
| Mit Oberteil | nein |
| Dimension | 85x200x3050 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Nutzlänge | 3000 mm |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,9709 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1,1 kN/m |
|---|---|
| Stützabstand 2,5m | 0,5 kN/m |
| Stützabstand 1,75m | 1,4 kN/m |
| Stützabstand 1,5m | 1,75 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Farbe
Art.Nr.
MKSMU 810 FT
3050
100
85
nein
1
tauchfeuerverzinkt
Stahl
zink
6059325
MKSMU 820 FT
3050
200
85
nein
1
tauchfeuerverzinkt
Stahl
zink
6059329
MKSMU 830 FT
3050
300
85
nein
1
tauchfeuerverzinkt
Stahl
zink
6059331
MKSMU 840 FT
3050
400
85
nein
1
tauchfeuerverzinkt
Stahl
zink
6059333
MKSMU 850 FT
3050
500
85
nein
1
tauchfeuerverzinkt
Stahl
zink
6059335
MKSMU 860 FT
3050
600
85
nein
1
tauchfeuerverzinkt
Stahl
zink
6059337
