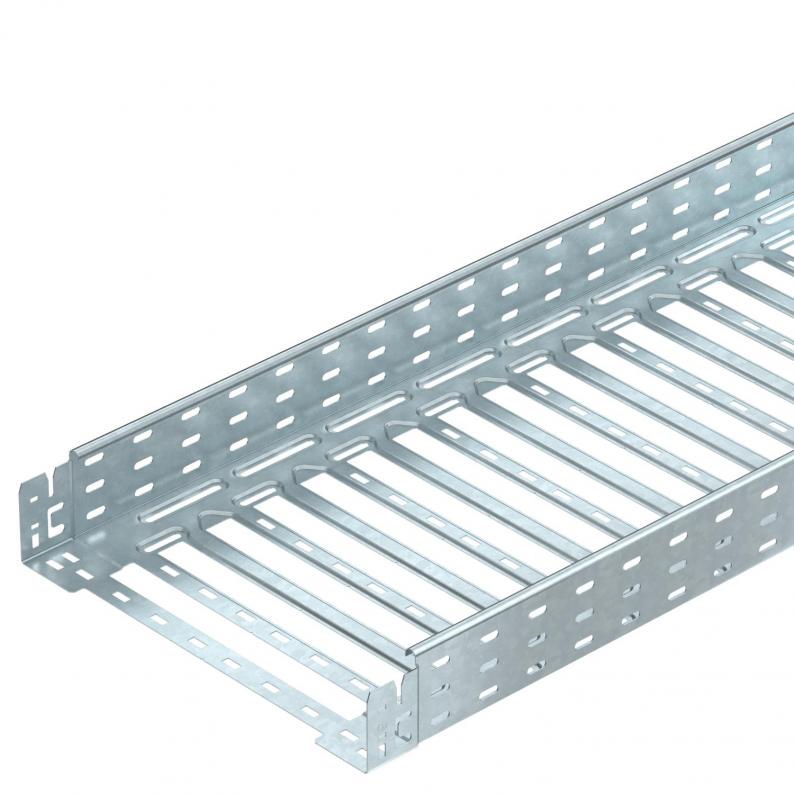

Kabelrinne MKS-Magic® 85 FT
Kabelrinne MKS-Magic® 85 FT
Art.Nr. 6059105 | EAN 4012195830450
Art.Nr. / Typ
Breite
Höhe
85 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Länge
3050 mm
Funktionserhalt
nein
Farbe
zink
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 10,5404 kg CO₂e / 1 Meter |
| Dimension | 85x400x3050 |
| Einsatz Sprinkleranlage | ja |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 338 cm² |
| Nutzquerschnitt | 33800 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 3050 mm |
| Maß B | 400 mm |
| Maß L | 280 mm |
| Maß x | 296 mm |
| Maß y | 362 mm |
Belastungen
| Stützabstand 1,5m | 1,5 kN/m |
|---|---|
| Stützabstand 2,0m | 1,25 kN/m |
| Stützabstand 2,5m | 1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Oberfläche
Blechstärke
Länge
Breite
Funktionserhalt
Farbe
Werkstoff
Art.Nr.
MKSM 810 FT
85 mm
tauchfeuerverzinkt
1 mm
3050 mm
100 mm
nein
zink
Stahl
6059097
MKSM 820 FT
85 mm
tauchfeuerverzinkt
1 mm
3050 mm
200 mm
nein
zink
Stahl
6059101
MKSM 830 FT
85 mm
tauchfeuerverzinkt
1 mm
3050 mm
300 mm
nein
zink
Stahl
6059103
MKSM 840 FT
85 mm
tauchfeuerverzinkt
1 mm
3050 mm
400 mm
nein
zink
Stahl
6059105
MKSM 850 FT
85 mm
tauchfeuerverzinkt
1 mm
3050 mm
500 mm
nein
zink
Stahl
6059107
MKSM 860 FT
85 mm
tauchfeuerverzinkt
1 mm
3050 mm
600 mm
nein
zink
Stahl
6059109
