Kabelrinne MKS-Magic® 85 FS

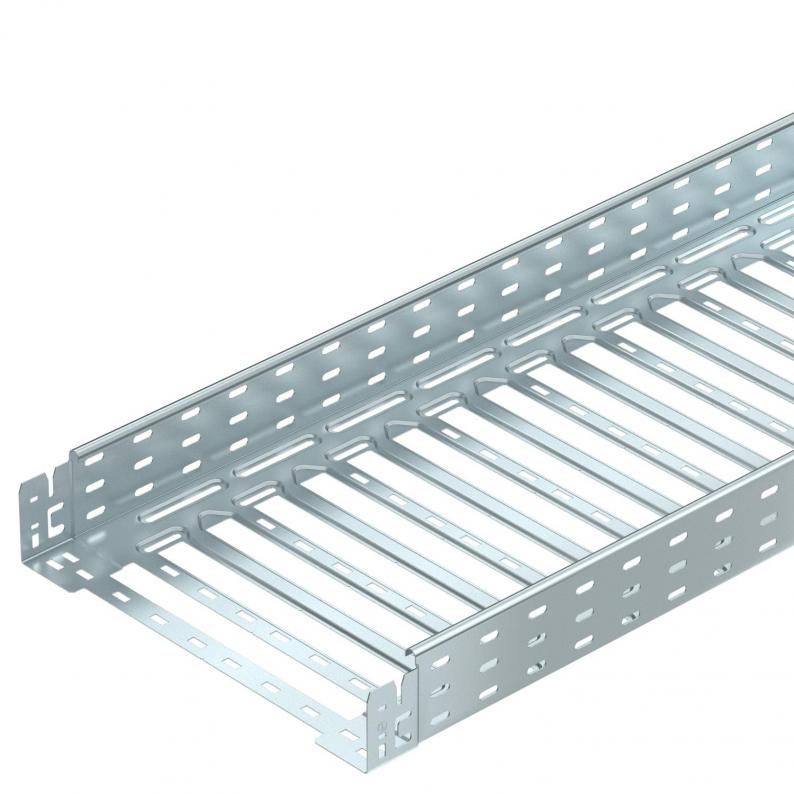

Kabelrinne MKS-Magic® 85 FS
Art.Nr. 6059088 | EAN 4012195830382
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Farbe
zink
Werkstoff
Stahl
Blechstärke
1 mm
Oberfläche
bandverzinkt
Höhe
85 mm
Länge
3050 mm
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 10,8065 kg CO₂e / 1 Meter |
| Dimension | 85x400x3050 |
| Einsatz Sprinkleranlage | ja |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 33800 mm² |
| Nutzquerschnitt | 338 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 3050 mm |
| Maß B | 400 mm |
| Maß L | 280 mm |
| Maß x | 296 mm |
| Maß y | 362 mm |
Belastungen
| NEMA Lastklasse | 8A |
|---|---|
| Stützabstand 1,5m | 1,5 kN/m |
| Stützabstand 2,0m | 1,25 kN/m |
| Stützabstand 2,5m | 1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Farbe
Werkstoff
Blechstärke
Oberfläche
Höhe
Länge
Breite
Art.Nr.
MKSM 810 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
100 mm
6059080
MKSM 820 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
200 mm
6059084
MKSM 830 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
300 mm
6059086
MKSM 840 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
400 mm
6059088
MKSM 850 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
500 mm
6059090
MKSM 860 FS
nein
zink
Stahl
1 mm
bandverzinkt
85 mm
3050 mm
600 mm
6059092
