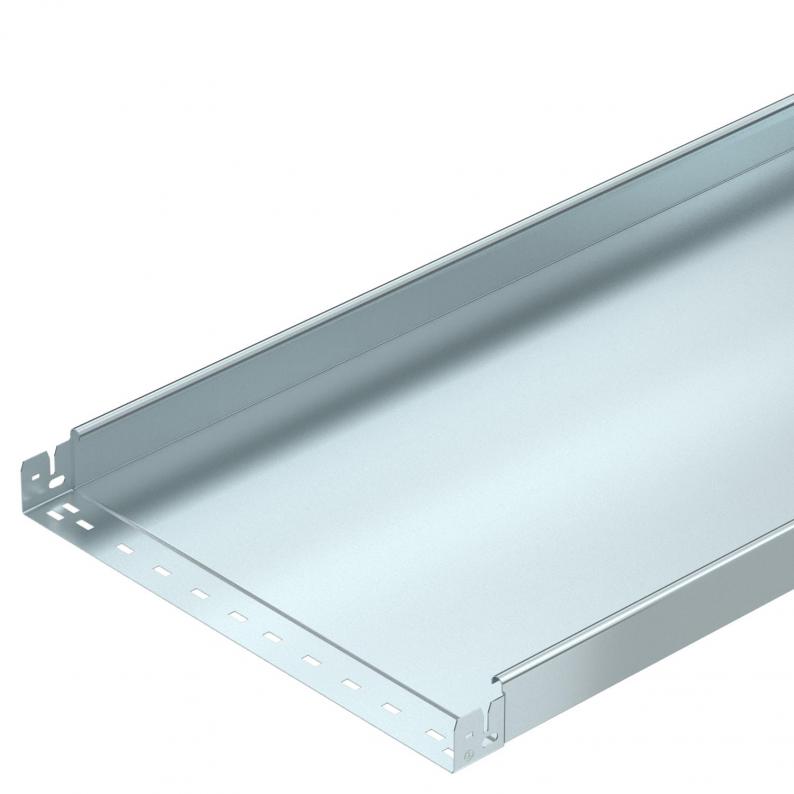

Kabelrinne MKS-Magic® 60 ungelocht FS

Kabelrinne MKS-Magic® 60 ungelocht FS

Art.Nr. 6059241 | EAN 4012195831396

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
3050 mm
Oberfläche
bandverzinkt
Höhe
60 mm
Farbe
zink
Werkstoff
Stahl
Funktionserhalt
nein
Blechstärke
1 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate11,7187 kg CO₂e / 1 Meter
Dimension60x500x3050
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt298 cm²
Nutzquerschnitt29800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite500 mm
Höhe60 mm
Länge3050 mm
Maß B500 mm

Belastungen

Stützabstand 1,5m1,5 kN/m
Stützabstand 1,75m1,25 kN/m
Stützabstand 2,0m1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKSMU 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
KTSMV 650 FS

kl. VKE: 1 Stück

Art.Nr. 6036110

45°-Bogen 60 FS
Typ
RB 45 650 FS

kl. VKE: 1 Stück

Art.Nr. 6036570

90°-Bogen 60 FS
Typ
RB 90 650 FS

kl. VKE: 1 Stück

Ausführungen

Breite
MKSMU 610 FS
Art.Nr.
6059230
Länge
3050 mm
Oberfläche
bandverzinkt
Höhe
60 mm
Farbe
zink
Werkstoff
Stahl
Funktionserhalt
nein
Breite
100 mm
Blechstärke
1 mm
MKSMU 615 FS
Art.Nr.
6059232
Werkstoff
Stahl
Höhe
60 mm
Länge
3050 mm
Funktionserhalt
nein
Blechstärke
1 mm
Oberfläche
bandverzinkt
Farbe
zink
Breite
150 mm
MKSMU 620 FS
Art.Nr.
6059234
Funktionserhalt
nein
Breite
200 mm
Länge
3050 mm
Blechstärke
1 mm
Werkstoff
Stahl
Farbe
zink
Höhe
60 mm
Oberfläche
bandverzinkt
MKSMU 630 FS
Art.Nr.
6059237
Farbe
zink
Werkstoff
Stahl
Blechstärke
1 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Breite
300 mm
Länge
3050 mm
Höhe
60 mm
MKSMU 640 FS
Art.Nr.
6059239
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1 mm
Breite
400 mm
Länge
3050 mm
Oberfläche
bandverzinkt
Höhe
60 mm
Farbe
zink
MKSMU 650 FS
Art.Nr.
6059241
Funktionserhalt
nein
Werkstoff
Stahl
Breite
500 mm
Höhe
60 mm
Farbe
zink
Länge
3050 mm
Blechstärke
1 mm
Oberfläche
bandverzinkt
MKSMU 660 FS
Art.Nr.
6059243
Farbe
zink
Breite
600 mm
Oberfläche
bandverzinkt
Höhe
60 mm
Blechstärke
1 mm
Werkstoff
Stahl
Länge
3050 mm
Funktionserhalt
nein
