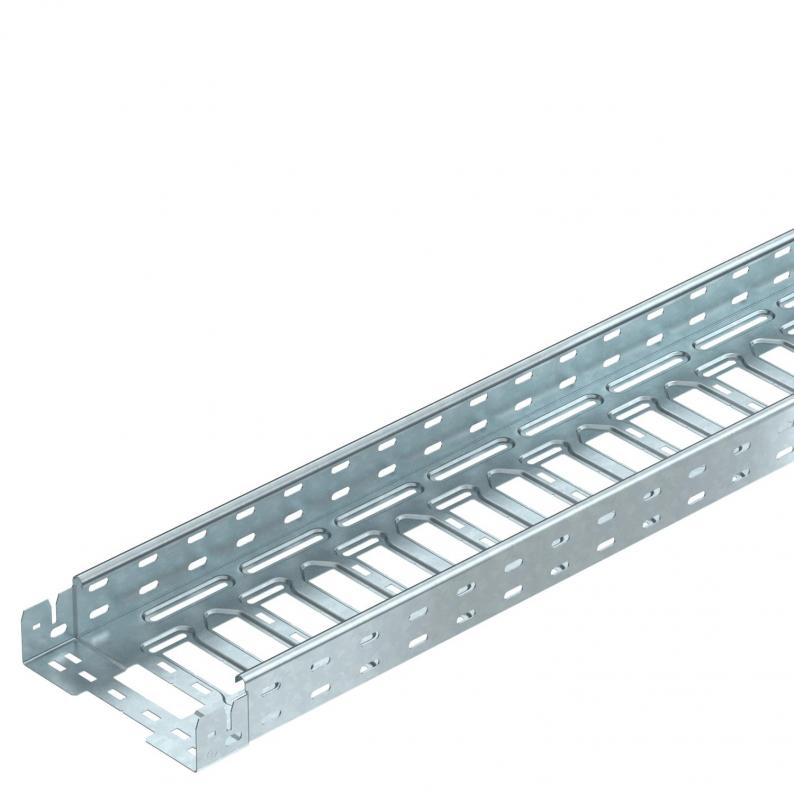

Kabelrinne MKS-Magic® 60 FT

Kabelrinne MKS-Magic® 60 FT

Art.Nr. 6059022 | EAN 4012195830047

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Höhe
60 mm
Werkstoff
Stahl
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Funktionserhalt
nein
Farbe
zink

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate6,2789 kg CO₂e / 1 Meter
Dimension60x200x3050
Einsatz Sprinkleranlageja
Farbezink
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt118 cm²
Nutzquerschnitt11800 mm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite200 mm
Höhe60 mm
Länge3050 mm
Maß B200 mm
Maß L80 mm
Maß x96 mm
Maß y162 mm

Belastungen

Stützabstand 1,5m1,5 kN/m
Stützabstand 2,0m1,1 kN/m
Stützabstand 2,5m0,7 kN/m
Belastungsdiagramm Kabelrinne Typ MKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
KTSMV 620 DD

kl. VKE: 1 Stück

Typ
DRL 200 FT

kl. VKE: 3 m

Art.Nr. 6036134

45°-Bogen 60 FT
Typ
RB 45 620 FT

kl. VKE: 1 Stück

Ausführungen

Breite
MKSM 610 FT
Art.Nr.
6059018
Höhe
60 mm
Werkstoff
Stahl
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Funktionserhalt
nein
Farbe
zink
Breite
100 mm
MKSM 615 FT
Art.Nr.
6059020
Breite
150 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Länge
3050 mm
Höhe
60 mm
Blechstärke
1 mm
Werkstoff
Stahl
MKSM 620 FT
Art.Nr.
6059022
Breite
200 mm
Länge
3050 mm
Blechstärke
1 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Funktionserhalt
nein
Höhe
60 mm
MKSM 630 FT
Art.Nr.
6059025
Länge
3050 mm
Höhe
60 mm
Funktionserhalt
nein
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Breite
300 mm
Farbe
zink
MKSM 640 FT
Art.Nr.
6059027
Breite
400 mm
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Länge
3050 mm
Werkstoff
Stahl
Blechstärke
1 mm
Farbe
zink
MKSM 650 FT
Art.Nr.
6059029
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
Farbe
zink
Länge
3050 mm
Breite
500 mm
Höhe
60 mm
MKSM 660 FT
Art.Nr.
6059032
Farbe
zink
Länge
3050 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Blechstärke
1 mm
Breite
600 mm
Höhe
60 mm
