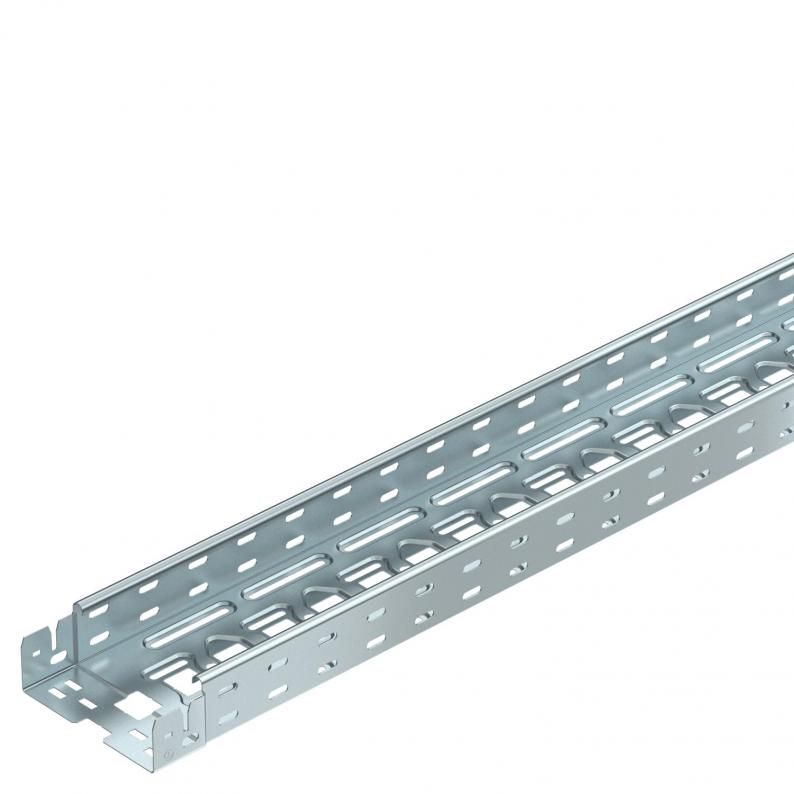

Kabelrinne MKS-Magic® 60 FS

Kabelrinne MKS-Magic® 60 FS

Art.Nr. 6059002 | EAN 4012195829935

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Farbe
zink
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
bandverzinkt
Länge
3050 mm
Höhe
60 mm
Blechstärke
1 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate5,3768 kg CO₂e / 1 Meter
Dimension60x150x3050
Farbezink
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt8800 mm²
Nutzquerschnitt88 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite150 mm
Höhe60 mm
Länge3050 mm
Maß B150 mm
Maß L30 mm
Maß x46 mm
Maß y112 mm

Belastungen

NEMA Lastklasse8A
Stützabstand 1,5m1,6 kN/m
Stützabstand 2,0m1,1 kN/m
Stützabstand 2,5m0,7 kN/m
Belastungsdiagramm Kabelrinne Typ MKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
KTSMV 615 FS

kl. VKE: 1 Stück

Art.Nr. 6036102

45°-Bogen 60 FS
Typ
RB 45 615 FS

kl. VKE: 1 Stück

Art.Nr. 6036562

90°-Bogen 60 FS
Typ
RB 90 615 FS

kl. VKE: 1 Stück

Ausführungen

Breite
MKSM 610 FS
Art.Nr.
6059000
Farbe
zink
Werkstoff
Stahl
Funktionserhalt
nein
Breite
100 mm
Oberfläche
bandverzinkt
Länge
3050 mm
Höhe
60 mm
Blechstärke
1 mm
MKSM 615 FS
Art.Nr.
6059002
Länge
3050 mm
Blechstärke
1 mm
Werkstoff
Stahl
Höhe
60 mm
Breite
150 mm
Farbe
zink
Oberfläche
bandverzinkt
Funktionserhalt
nein
MKSM 620 FS
Art.Nr.
6059004
Oberfläche
bandverzinkt
Blechstärke
1 mm
Länge
3050 mm
Höhe
60 mm
Breite
200 mm
Werkstoff
Stahl
Funktionserhalt
nein
Farbe
zink
MKSM 630 FS
Art.Nr.
6059006
Länge
3050 mm
Funktionserhalt
nein
Höhe
60 mm
Blechstärke
1 mm
Breite
300 mm
Farbe
zink
Oberfläche
bandverzinkt
Werkstoff
Stahl
MKSM 640 FS
Art.Nr.
6059008
Länge
3050 mm
Blechstärke
1 mm
Werkstoff
Stahl
Funktionserhalt
nein
Breite
400 mm
Farbe
zink
Höhe
60 mm
Oberfläche
bandverzinkt
MKSM 650 FS
Art.Nr.
6059010
Funktionserhalt
nein
Breite
500 mm
Höhe
60 mm
Oberfläche
bandverzinkt
Länge
3050 mm
Farbe
zink
Werkstoff
Stahl
Blechstärke
1 mm
MKSM 660 FS
Art.Nr.
6059012
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
600 mm
Farbe
zink
Höhe
60 mm
Blechstärke
1 mm
Länge
3050 mm
Funktionserhalt
nein
