Kabelrinne MKS-Magic® 110 ungelocht FT
Kabelrinne MKS-Magic® 110 ungelocht FT
Art.Nr. 6059403 | EAN 4012195832140
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Farbe
zink
Länge
3050 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Höhe
110 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

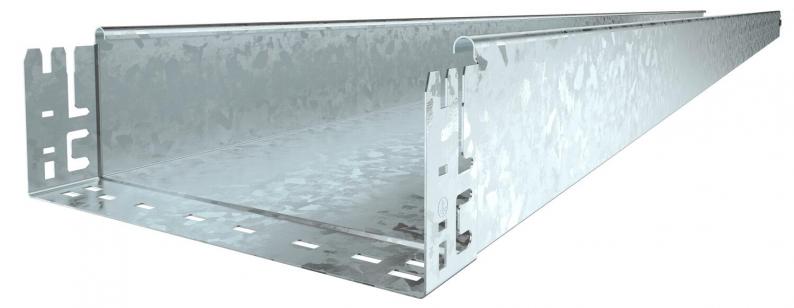

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 8,4535 kg CO₂e / 1 Meter |
| Dimension | 110x200x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 218 cm² |
| Nutzquerschnitt | 21800 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 200 mm |
Belastungen
| Stützabstand 1,5m | 1,85 kN/m |
|---|---|
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,75 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Farbe
Länge
Breite
Blechstärke
Oberfläche
Höhe
Funktionserhalt
Art.Nr.
MKSMU 110 FT
Stahl
zink
3050 mm
100 mm
1 mm
tauchfeuerverzinkt
110 mm
nein
6059399
MKSMU 115 FT
Stahl
zink
3050 mm
150 mm
1 mm
tauchfeuerverzinkt
110 mm
nein
6059401
MKSMU 120 FT
Stahl
zink
3050 mm
200 mm
1 mm
tauchfeuerverzinkt
110 mm
nein
6059403
MKSMU 130 FT
Stahl
zink
3050 mm
300 mm
1 mm
tauchfeuerverzinkt
110 mm
nein
6059405
MKSMU 140 FT
Stahl
zink
3050 mm
400 mm
1 mm
tauchfeuerverzinkt
110 mm
nein
6059407
MKSMU 150 FT
Stahl
zink
3050 mm
500 mm
1 mm
tauchfeuerverzinkt
110 mm
nein
6059409
MKSMU 160 FT
Stahl
zink
3050 mm
600 mm
1 mm
tauchfeuerverzinkt
110 mm
nein
6059411
