Kabelrinne MKS-Magic® 110 ungelocht FS

Kabelrinne MKS-Magic® 110 ungelocht FS

Art.Nr. 6059388 | EAN 4012195832065

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Blechstärke
1 mm
Länge
3050 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Farbe
zink
Werkstoff
Stahl
Höhe
110 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

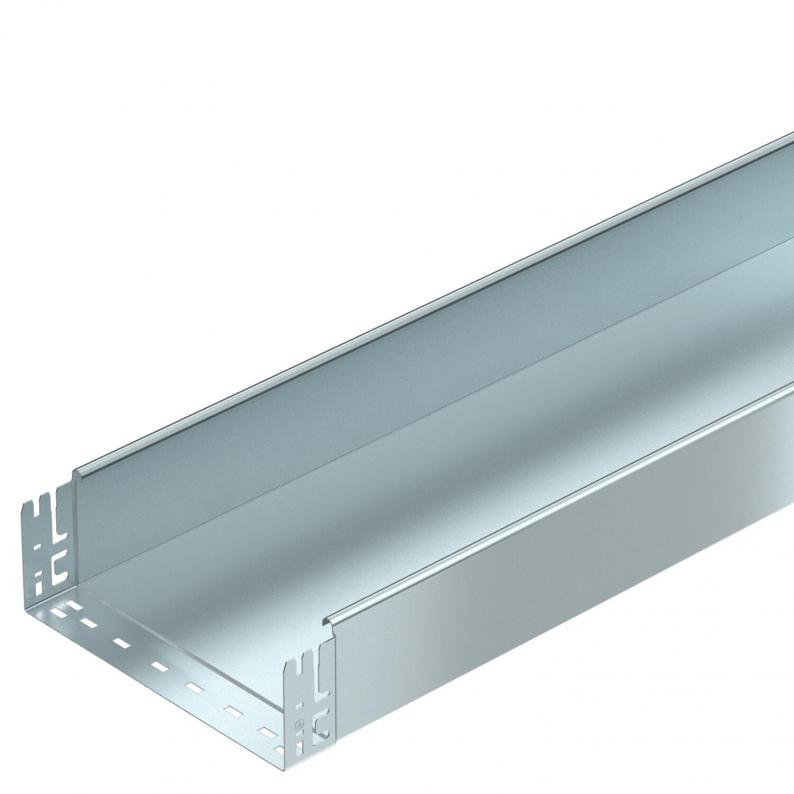

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate9,9114 kg CO₂e / 1 Meter
Dimension110x300x3050
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt32800 mm²
Nutzquerschnitt328 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite300 mm
Höhe110 mm
Länge3050 mm
Maß B300 mm

Belastungen

Stützabstand 1,5m1,85 kN/m
Stützabstand 2,0m1,3 kN/m
Stützabstand 2,5m0,75 kN/m
Stützabstand 3,0m0,6 kN/m
Belastungsdiagramm Kabelrinne Typ MKSMU 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 130 FS

kl. VKE: 1 Stück

Art.Nr. 6036304

45°-Bogen 110 FS
Typ
RB 45 130 FS

kl. VKE: 1 Stück

Art.Nr. 6036806

90°-Bogen 110 FS
Typ
RB 90 130 FS

kl. VKE: 1 Stück

Ausführungen

Breite
MKSMU 110 FS
Art.Nr.
6059382
Blechstärke
1 mm
Länge
3050 mm
Funktionserhalt
nein
Breite
100 mm
Oberfläche
bandverzinkt
Farbe
zink
Werkstoff
Stahl
Höhe
110 mm
MKSMU 120 FS
Art.Nr.
6059386
Werkstoff
Stahl
Funktionserhalt
nein
Länge
3050 mm
Blechstärke
1 mm
Oberfläche
bandverzinkt
Höhe
110 mm
Breite
200 mm
Farbe
zink
MKSMU 130 FS
Art.Nr.
6059388
Werkstoff
Stahl
Länge
3050 mm
Höhe
110 mm
Farbe
zink
Breite
300 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Blechstärke
1 mm
MKSMU 140 FS
Art.Nr.
6059390
Werkstoff
Stahl
Funktionserhalt
nein
Breite
400 mm
Höhe
110 mm
Oberfläche
bandverzinkt
Blechstärke
1 mm
Länge
3050 mm
Farbe
zink
MKSMU 150 FS
Art.Nr.
6059392
Werkstoff
Stahl
Farbe
zink
Blechstärke
1 mm
Breite
500 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Länge
3050 mm
Höhe
110 mm
MKSMU 160 FS
Art.Nr.
6059394
Länge
3050 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
Höhe
110 mm
Farbe
zink
Blechstärke
1 mm
Breite
600 mm
