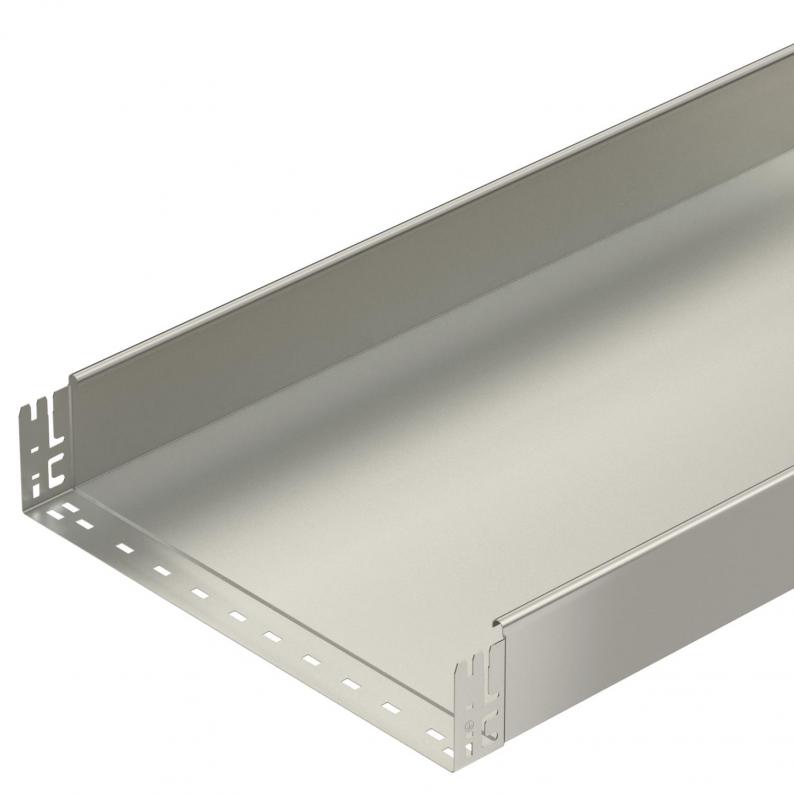

Kabelrinne MKS-Magic® 110 ungelocht A2

Kabelrinne MKS-Magic® 110 ungelocht A2

Art.Nr. 6059426 | EAN 4012195832324

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
Farbe
edelstahl
Blechstärke
1 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Länge
3050 mm
Höhe
110 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate30,8114 kg CO₂e / 1 Meter
Dimension110x500x3050
Farbeedelstahl
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt548 cm²
Nutzquerschnitt54800 mm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite500 mm
Höhe110 mm
Länge3050 mm
Maß B500 mm

Belastungen

Stützabstand 1,5m1,85 kN/m
Stützabstand 2,0m1,3 kN/m
Stützabstand 2,5m0,75 kN/m
Stützabstand 3,0m0,6 kN/m
Belastungsdiagramm Kabelrinne Typ MKSMU 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)

Zubehör

Systemzubehör
Typ
KTSMV 150 A2

kl. VKE: 1 Stück

Art.Nr. 6036868

90°-Bogen 110 A2
Typ
RB 90 150 A2

kl. VKE: 1 Stück

Typ
RAA 150 A2

kl. VKE: 1 Stück

Ausführungen

Breite
MKSMU 110 A2
Art.Nr.
6059416
Breite
100 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
Farbe
edelstahl
Blechstärke
1 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Länge
3050 mm
Höhe
110 mm
MKSMU 120 A2
Art.Nr.
6059420
Blechstärke
1 mm
Länge
3050 mm
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
Höhe
110 mm
Breite
200 mm
MKSMU 130 A2
Art.Nr.
6059422
Funktionserhalt
nein
Blechstärke
1 mm
Breite
300 mm
Länge
3050 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Höhe
110 mm
Farbe
edelstahl
Oberfläche
blank, nachbehandelt
MKSMU 140 A2
Art.Nr.
6059424
Länge
3050 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
Höhe
110 mm
Breite
400 mm
Oberfläche
blank, nachbehandelt
Blechstärke
1 mm
Funktionserhalt
nein
MKSMU 150 A2
Art.Nr.
6059426
Länge
3050 mm
Blechstärke
1 mm
Funktionserhalt
nein
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Breite
500 mm
Farbe
edelstahl
Höhe
110 mm
MKSMU 160 A2
Art.Nr.
6059428
Länge
3050 mm
Funktionserhalt
nein
Breite
600 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Blechstärke
1 mm
Höhe
110 mm
Oberfläche
blank, nachbehandelt
Farbe
edelstahl
