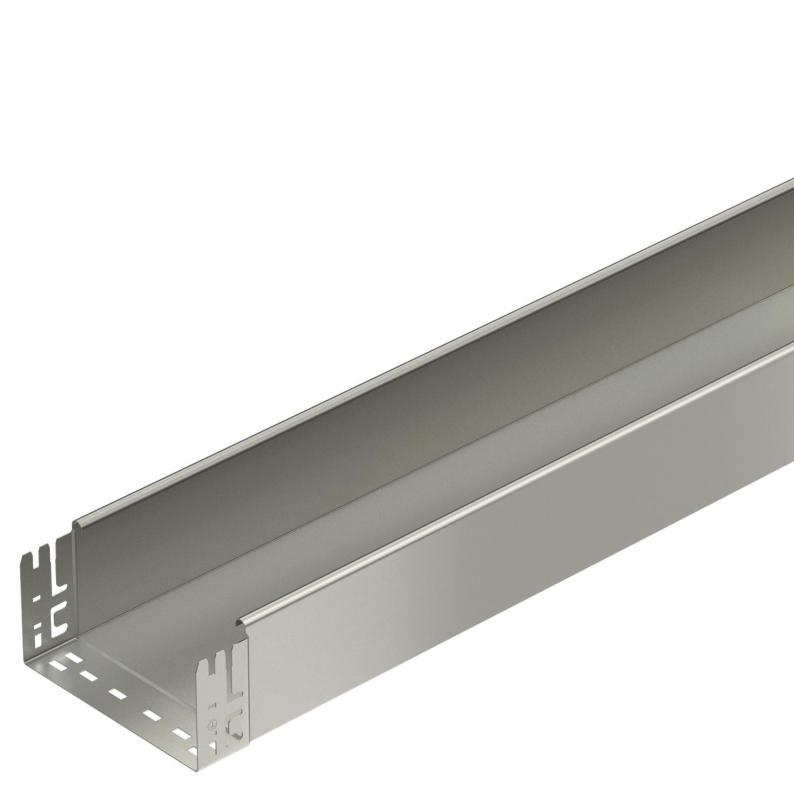

Kabelrinne MKS-Magic® 110 ungelocht A2
Typ MKSMU 120 A2
|Art.Nr. 6059420
|EAN 4012195832263
Art.Nr. / Typ
Länge
Breite
Höhe
Blechstärke
Funktionserhalt
nein
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
kl. VKE: 3 m
3m
m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Der durchgängige Potenzialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Abmessungen
| Länge | 3050 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 110 mm |
| Maß B | 200 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 218 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzquerschnitt | 21800 mm² |
| Mit Oberteil | nein |
| Dimension | 110x200x3050 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Nutzlänge | 3000 mm |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 19,2181 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1,3 kN/m |
|---|---|
| Stützabstand 2,5m | 0,75 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
| Stützabstand 1,5m | 1,85 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Farbe
Art.Nr.
MKSMU 110 A2
3050
100
110
nein
1
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6059416
MKSMU 120 A2
3050
200
110
nein
1
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6059420

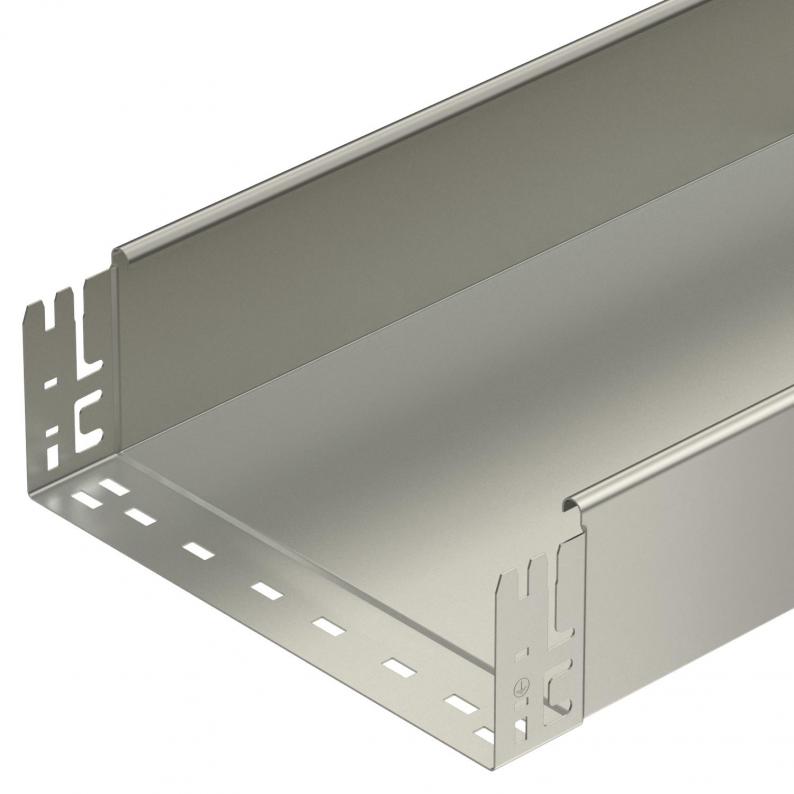

MKSMU 130 A2
3050
300
110
nein
1
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6059422
MKSMU 140 A2
3050
400
110
nein
1
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6059424
MKSMU 150 A2
3050
500
110
nein
1
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6059426
MKSMU 160 A2
3050
600
110
nein
1
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
6059428
Breite
MKSMU 110 A2
Art.Nr.
6059416
Länge
3050
Breite
100
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
MKSMU 120 A2
Art.Nr.
6059420
Länge
3050
Breite
200
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
MKSMU 130 A2
Art.Nr.
6059422
Länge
3050
Breite
300
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
MKSMU 140 A2
Art.Nr.
6059424
Länge
3050
Breite
400
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
MKSMU 150 A2
Art.Nr.
6059426
Länge
3050
Breite
500
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
MKSMU 160 A2
Art.Nr.
6059428
Länge
3050
Breite
600
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
