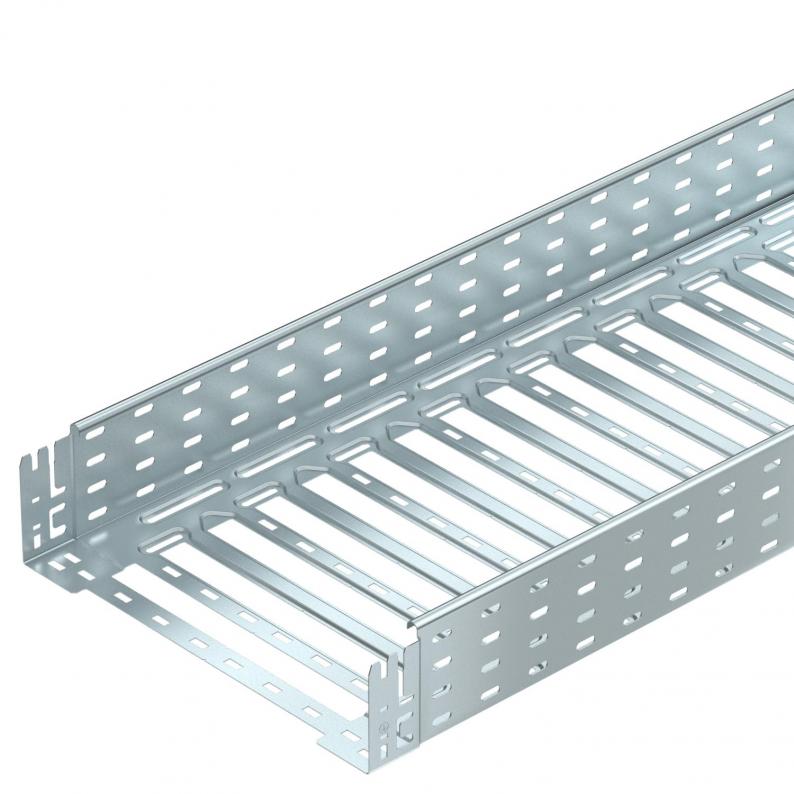

Kabelrinne MKS-Magic® 110 FS
Art.Nr. 6059164 | EAN 4012195830986
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Länge
3050 mm
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1 mm
Farbe
zink
Höhe
110 mm
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 11,7096 kg CO₂e / 1 Meter |
| Dimension | 110x400x3050 |
| Einsatz Sprinkleranlage | ja |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 43800 mm² |
| Nutzquerschnitt | 438 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 400 mm |
| Maß L | 280 mm |
| Maß x | 296 mm |
| Maß y | 362 mm |
Belastungen
| NEMA Lastklasse | 8A |
|---|---|
| Stützabstand 1,5m | 1,8 kN/m |
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,93 kN/m |
| Stützabstand 3,0m | 0,7 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Breite
Länge
Funktionserhalt
Werkstoff
Blechstärke
Farbe
Höhe
Art.Nr.
MKSM 110 FS
bandverzinkt
100 mm
3050 mm
nein
Stahl
1 mm
zink
110 mm
6059156
MKSM 120 FS
bandverzinkt
200 mm
3050 mm
nein
Stahl
1 mm
zink
110 mm
6059160
MKSM 130 FS
bandverzinkt
300 mm
3050 mm
nein
Stahl
1 mm
zink
110 mm
6059162
MKSM 140 FS
bandverzinkt
400 mm
3050 mm
nein
Stahl
1 mm
zink
110 mm
6059164
MKSM 150 FS
bandverzinkt
500 mm
3050 mm
nein
Stahl
1 mm
zink
110 mm
6059166
MKSM 160 FS
bandverzinkt
600 mm
3050 mm
nein
Stahl
1 mm
zink
110 mm
6059168
Breite
MKSM 110 FS
Art.Nr.
6059156
Oberfläche
bandverzinkt
Breite
100 mm
Länge
3050 mm
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1 mm
Farbe
zink
Höhe
110 mm
MKSM 120 FS
Art.Nr.
6059160
Oberfläche
bandverzinkt
Länge
3050 mm
Blechstärke
1 mm
Höhe
110 mm
Funktionserhalt
nein
Farbe
zink
Breite
200 mm
Werkstoff
Stahl
MKSM 130 FS
Art.Nr.
6059162
Höhe
110 mm
Farbe
zink
Länge
3050 mm
Funktionserhalt
nein
Blechstärke
1 mm
Breite
300 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
MKSM 140 FS
Art.Nr.
6059164
Funktionserhalt
nein
Länge
3050 mm
Oberfläche
bandverzinkt
Farbe
zink
Höhe
110 mm
Blechstärke
1 mm
Werkstoff
Stahl
Breite
400 mm
MKSM 150 FS
Art.Nr.
6059166
Werkstoff
Stahl
Breite
500 mm
Höhe
110 mm
Blechstärke
1 mm
Länge
3050 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Farbe
zink
MKSM 160 FS
Art.Nr.
6059168
Blechstärke
1 mm
Länge
3050 mm
Funktionserhalt
nein
Werkstoff
Stahl
Höhe
110 mm
Breite
600 mm
Farbe
zink
Oberfläche
bandverzinkt
