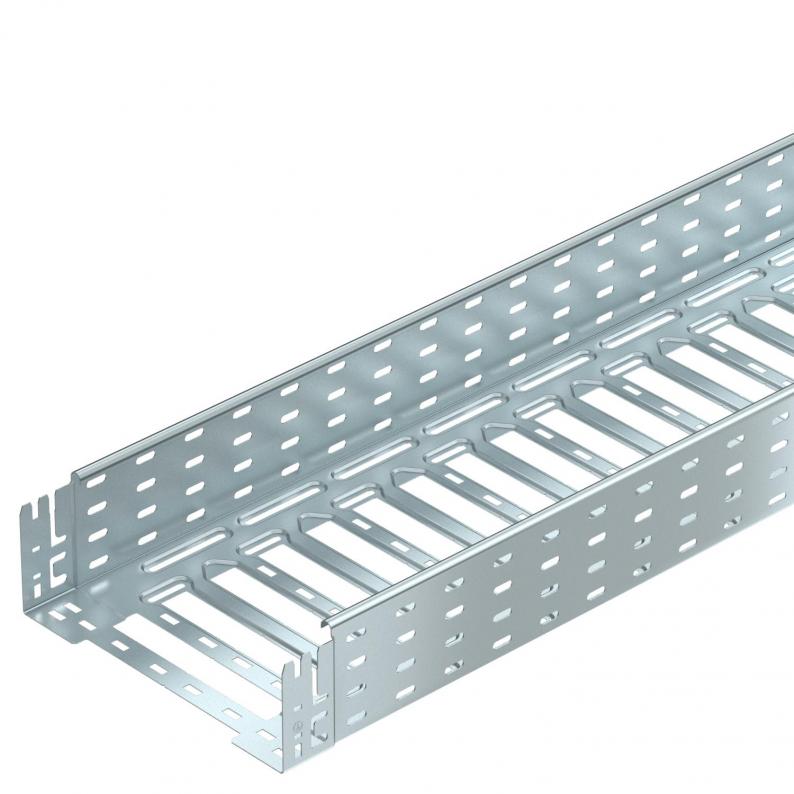

Kabelrinne MKS-Magic® 110 FS

Kabelrinne MKS-Magic® 110 FS

Art.Nr. 6059162 | EAN 4012195830948

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Blechstärke
1 mm
Höhe
110 mm
Farbe
zink
Oberfläche
bandverzinkt
Länge
3050 mm
Funktionserhalt
nein

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate9,8975 kg CO₂e / 1 Meter
Dimension110x300x3050
Einsatz Sprinkleranlageja
Farbezink
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt328 cm²
Nutzquerschnitt32800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite300 mm
Höhe110 mm
Länge3050 mm
Maß B300 mm
Maß L180 mm
Maß x196 mm
Maß y262 mm

Belastungen

NEMA Lastklasse8A
Stützabstand 1,5m1,8 kN/m
Stützabstand 2,0m1,3 kN/m
Stützabstand 2,5m0,93 kN/m
Stützabstand 3,0m0,7 kN/m
Belastungsdiagramm Kabelrinne Typ MKSM 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 130 FS

kl. VKE: 1 Stück

Art.Nr. 6036304

45°-Bogen 110 FS
Typ
RB 45 130 FS

kl. VKE: 1 Stück

Art.Nr. 6036806

90°-Bogen 110 FS
Typ
RB 90 130 FS

kl. VKE: 1 Stück
