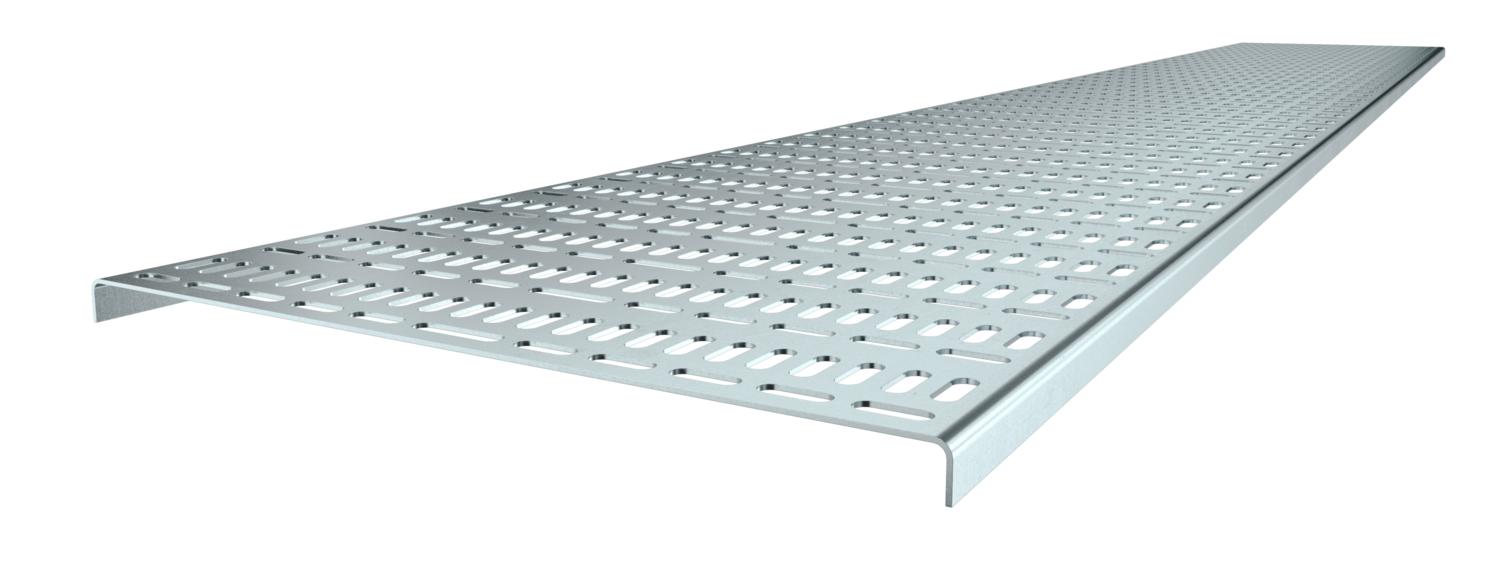

Kabelrinne, Marinenorm FS
Typ MKR 15 200 FS
|Art.Nr. 6046004
|EAN 4012196467365
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 2 m
2m
m
Beschreibung
Kabelrinne für den Einsatz im Schiffbau, gefertigt in Anlehnung an die Marinenorm VG 88900-1.
Technische Daten
Abmessungen
| Länge | 2000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 15 mm |
| Maß B | 200 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | ja |
| Mit Oberteil | nein |
| Abmessung | 15x200 |
| Dimension | 15x200x2000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,9685 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 1,0m | 0,7 kN/m |
|---|---|
| Stützabstand 1,5m | 0,2 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
MKR 15 200 FS
2000
200
nein
1,5
bandverzinkt
Stahl
6046004
MKR 15 300 FS
2000
300
nein
1,5
bandverzinkt
Stahl
6046029
MKR 15 050 FS
2000
50
nein
1,25
bandverzinkt
Stahl
6046370
MKR 15 075 FS
2000
75
nein
1,25
bandverzinkt
Stahl
6046372
MKR 15 100 FS
2000
100
nein
1,25
bandverzinkt
Stahl
6046374
MKR 15 125 FS
2000
125
nein
1,25
bandverzinkt
Stahl
6046375
MKR 15 150 FS
2000
150
nein
1,5
bandverzinkt
Stahl
6046376
MKR 15 250 FS
2000
250
nein
1,5
bandverzinkt
Stahl
6046379
