Kabelrinne EKS 60 FS

Kabelrinne EKS 60 FS

Art.Nr. 6056628 | EAN 4012196389896

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Blechstärke
2 mm
Funktionserhalt
nein
Länge
3000 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

EKS 60 = Extraschweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung60 x 600
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke2 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate52,6696 kg CO₂e / 1 Meter
Dimension60x600x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt35800 mm²
Nutzquerschnitt358 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite600 mm
Höhe60 mm
Länge3000 mm
Maß B600 mm

Belastungen

Stützabstand 1,5m2,1 kN/m
Stützabstand 2,0m1,35 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,9 kN/m
Belastungsdiagramm Kabelrinne Typ EKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 6067093

Längsverbinder FS
Typ
RLVK 60 FS

kl. VKE: 10 Stück

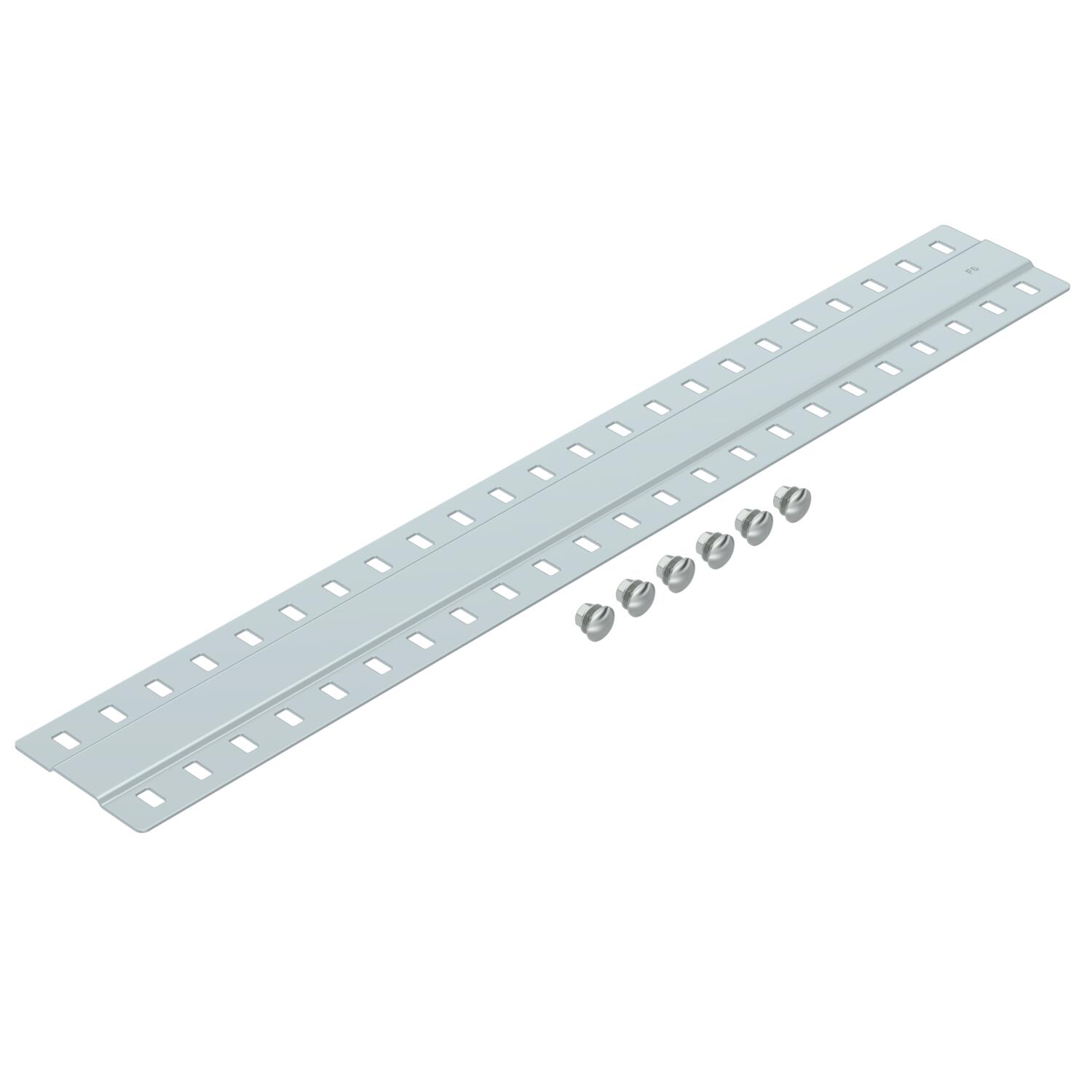

Art.Nr. 7070233

Stoßstellenleiste FS
Typ
SSLB 600 FS

kl. VKE: 20 Stück

Art.Nr. 6036113

45°-Bogen 60 FS
Typ
RB 45 660 FS

kl. VKE: 1 Stück

Ausführungen

Breite
EKS 610 FS
Art.Nr.
6056148
Blechstärke
2 mm
Breite
100 mm
Funktionserhalt
nein
Länge
3000 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
EKS 620 FS
Art.Nr.
6056229
Werkstoff
Stahl
Länge
3000 mm
Breite
200 mm
Blechstärke
2 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
EKS 630 FS
Art.Nr.
6056326
Länge
3000 mm
Breite
300 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Blechstärke
2 mm
Werkstoff
Stahl
EKS 640 FS
Art.Nr.
6056423
Oberfläche
bandverzinkt
Länge
3000 mm
Werkstoff
Stahl
Blechstärke
2 mm
Breite
400 mm
Funktionserhalt
nein
EKS 650 FS
Art.Nr.
6056520
Oberfläche
bandverzinkt
Werkstoff
Stahl
Funktionserhalt
nein
Länge
3000 mm
Breite
500 mm
Blechstärke
2 mm
EKS 660 FS
Art.Nr.
6056628
Blechstärke
2 mm
Breite
600 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
Länge
3000 mm
