Kabelleiter LG 60, 6 m VS A4
Typ LG 630 VS6 A4
|Art.Nr. 6101208
|EAN 4012196514038
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
kl. VKE: 6 m
6m
m
Beschreibung

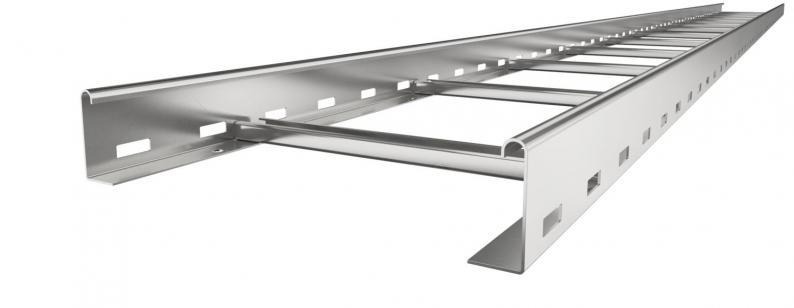

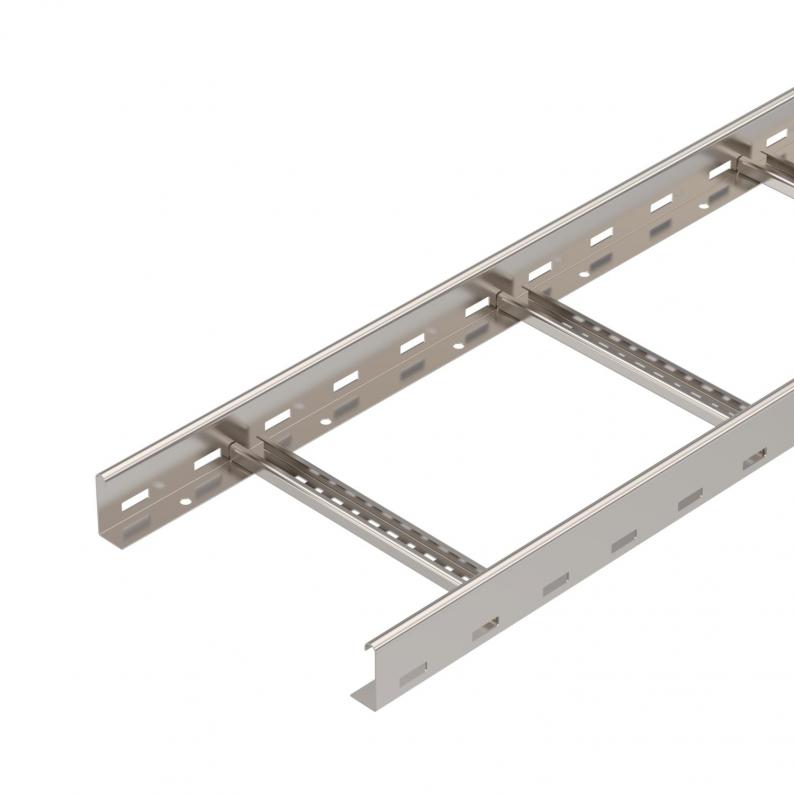

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.
Die passende Bügelschelle Typ BS-H... finden Sie im Abgriff Steigeleiter-Systeme.
Technische Daten

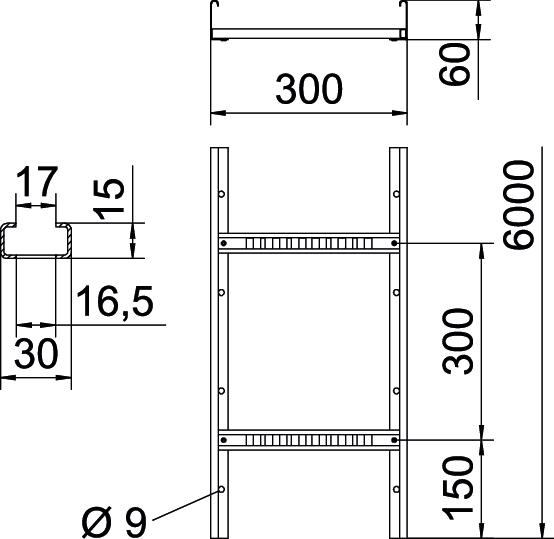

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 300 mm |
| Höhe | 60 mm |
| Maß B | 300 mm |
| Schlitzmaß Sprosse | 16,50 |
EPD (Environmental Product Declaration)
| EPD Verified | Ja |
|---|---|
| Einheitenbasis EPD | 1 lfm. + Montagesystem |
| EPD GWP (außerhalb der Systemgrenzen) | 18.83 kg CO₂e |
| EPD GWP (Entsorgungsphase) | 1.97 kg CO₂e |
| EPD GWP (Herstellungsphase) | 81.32 kg CO₂e |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 148 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 14800 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| Abmessung | 60x300x6000 |
| Holmstärke | 1,5 mm |
| Dimension | 60x300x6000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Farbe | edelstahl |
Belastungen
| Stützabstand 1,5m | 3,1 kN/m |
|---|---|
| Stützabstand 2,0m | 2,25 kN/m |
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 1,1 kN/m |
| Stützabstand 3,5m | 0,75 kN/m |
| Stützabstand 4,0m | 0,45 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,15 kN/m |
CO2-Fußabdruck (Product Carbon Footprint)
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 14,8477 kg CO2e / 1 Meter |
|---|
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Holmstärke
Oberfläche
Werkstoff
Art.Nr.
LG 620 VS6 A4
6000
200
nein
1,5
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
6101200
LG 630 VS6 A4
6000
300
nein
1,5
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
6101208
LG 640 VS6 A4
6000
400
nein
1,5
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
6101216
LG 650 VS6 A4
6000
500
nein
1,5
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
6101223
LG 660 VS6 A4
6000
600
nein
1,5
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
6101232
Breite
LG 620 VS6 A4
Art.Nr.
6101200
Länge
6000
Breite
200
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
LG 630 VS6 A4
Art.Nr.
6101208
Länge
6000
Breite
300
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
LG 640 VS6 A4
Art.Nr.
6101216
Länge
6000
Breite
400
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
LG 650 VS6 A4
Art.Nr.
6101223
Länge
6000
Breite
500
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
LG 660 VS6 A4
Art.Nr.
6101232
Länge
6000
Breite
600
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
