Kabelabzweigkasten X 06 mit Klemmleiste
Kabelabzweigkasten X 06 mit Klemmleiste
Art.Nr. 2005202 | EAN 4012196584451
Art.Nr. / Typ
2005202 / X06 T LGR
Anzahl der Einführungen
8
Schutzart
IP67
Farbe
lichtgrau; RAL 7035
Lichte Innenmaße
137x105x68 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

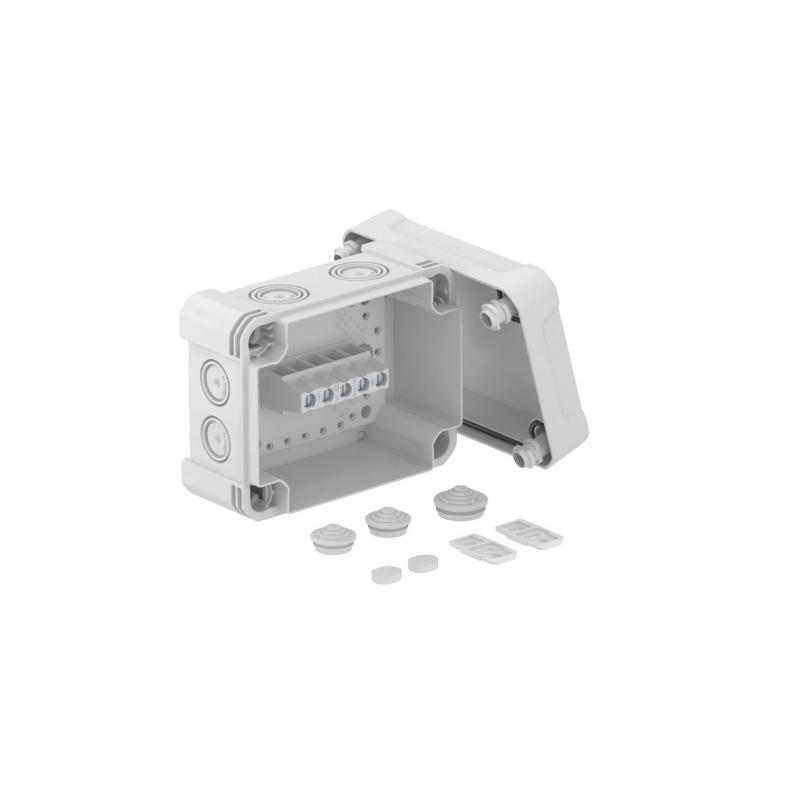

Kabelabzweigkasten mit Klemmleiste zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Rechteckige Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Inklusive Klemmleiste, 5-polig.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Inklusive Klemmleiste, 5-polig.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 8 |
| Art der Einführung | Stufenmembran abschneidbar |
| Art der Gehäusedurchführung | Vorprägung |
| Bemessungsisolationsspannung Ui | 750 V |
| Bestückung | Klemme |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,5089 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 150x116x86 |
| Einführung von Hinten | nein |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | lichtgrau; RAL 7035 |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Form | rechteckig |
| Glasfaserverstärkt | ja |
| Halogenfrei | ja |
| Max. Leiterquerschnitt | 6 mm² |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt max. | 6 mm² |
| Nennquerschnitt min. | 2,5 mm² |
| Nennspannung | 750 V |
| Plombierbar | ja |
| Schlagfest | ja |
| Schutzart | IP67 |
| Schutzgrad IK-Code | IK09 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Transparenter Deckel | nein |
| Werkstoff | Polycarbonat |
| Witterungsbeständig | ja |
Abmessungen
| Breite | 117 mm |
|---|---|
| Höhe | 86 mm |
| Länge | 151 mm |
| Lichte Innenmaße | 137x105x68 mm |
