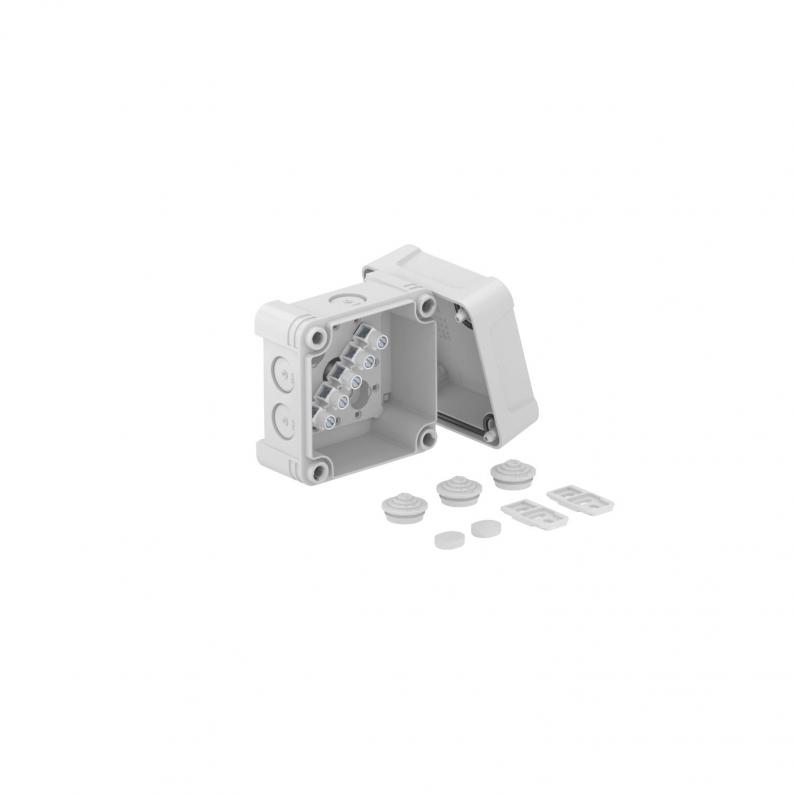

Kabelabzweigkasten X 02 mit Klemmleiste
Kabelabzweigkasten X 02 mit Klemmleiste
Art.Nr. 2005194 | EAN 4012196584437
Art.Nr. / Typ
2005194 / X02 T LGR
Anzahl der Einführungen
7
Farbe
lichtgrau; RAL 7035
Schutzart
IP67
Lichte Innenmaße
85x85x57 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Kabelabzweigkasten mit Klemmleiste zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Quadratische Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Inklusive Klemmleiste, 5-polig.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Inklusive Klemmleiste, 5-polig.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 7 |
| Art der Einführung | Stufenmembran abschneidbar |
| Art der Gehäusedurchführung | Vorprägung |
| Bemessungsisolationsspannung Ui | 750 V |
| Bestückung | Klemme |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,8296 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 95x95x72 |
| Einführung von Hinten | nein |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | lichtgrau; RAL 7035 |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Form | quadratisch |
| Glasfaserverstärkt | ja |
| Halogenfrei | ja |
| Max. Leiterquerschnitt | 2,5 mm² |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt max. | 2,5 mm² |
| Nennquerschnitt min. | 1 mm² |
| Nennspannung | 750 V |
| Plombierbar | ja |
| Schlagfest | ja |
| Schutzart | IP67 |
| Schutzgrad IK-Code | IK09 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Transparenter Deckel | nein |
| Werkstoff | Polycarbonat |
| Witterungsbeständig | ja |

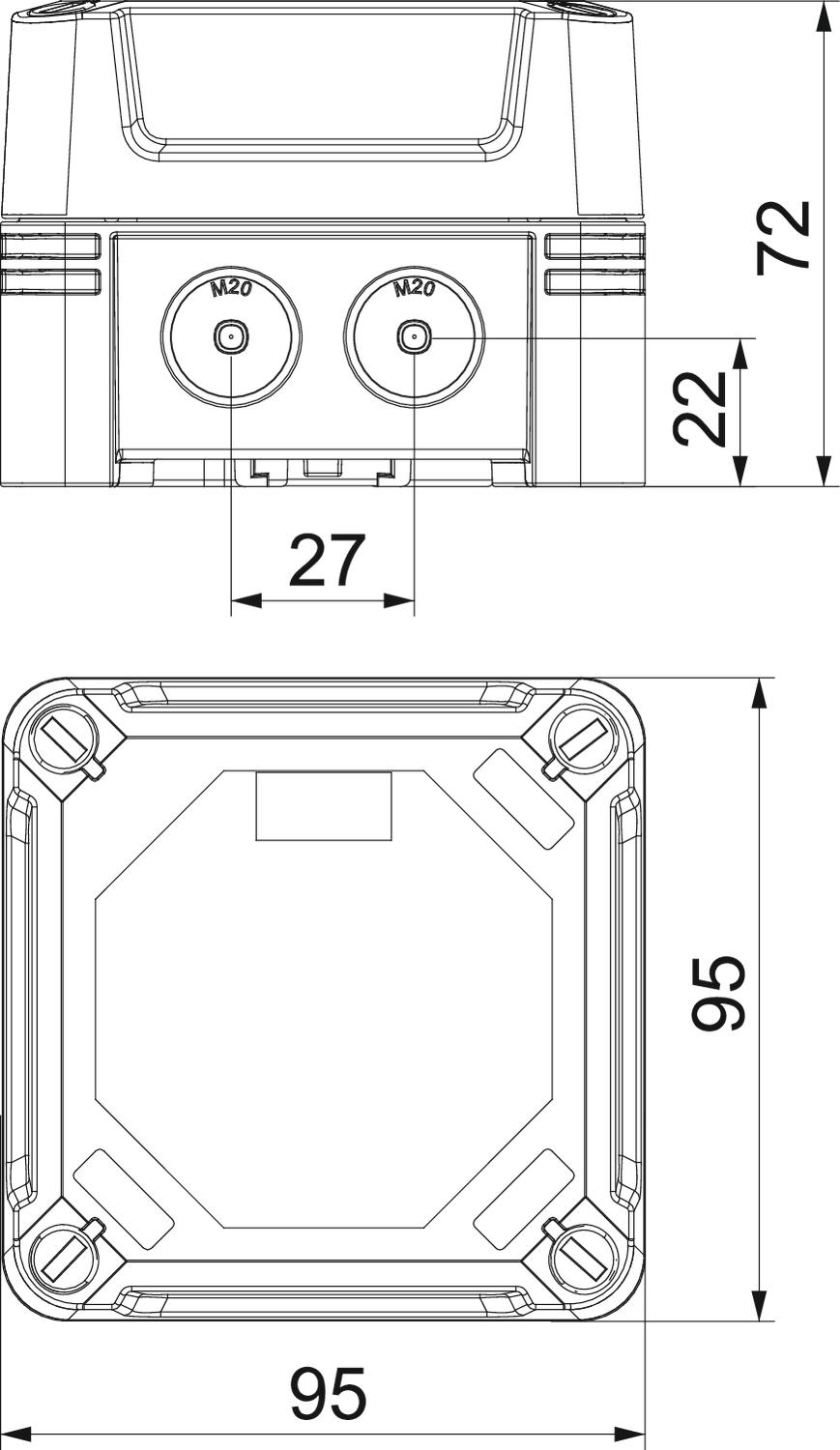

Abmessungen
| Breite | 95 mm |
|---|---|
| Höhe | 72 mm |
| Länge | 95 mm |
| Lichte Innenmaße | 85x85x57 mm |
