Kabelabzweigkasten X 01

Kabelabzweigkasten X 01

Art.Nr. 2005140 | EAN 4012196580545

Alle Ausführungen anzeigen
Art.Nr. / Typ
Farbe
Anzahl der Einführungen
7
Schutzart
IP67
Lichte Innenmaße
85x85x45 mm

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

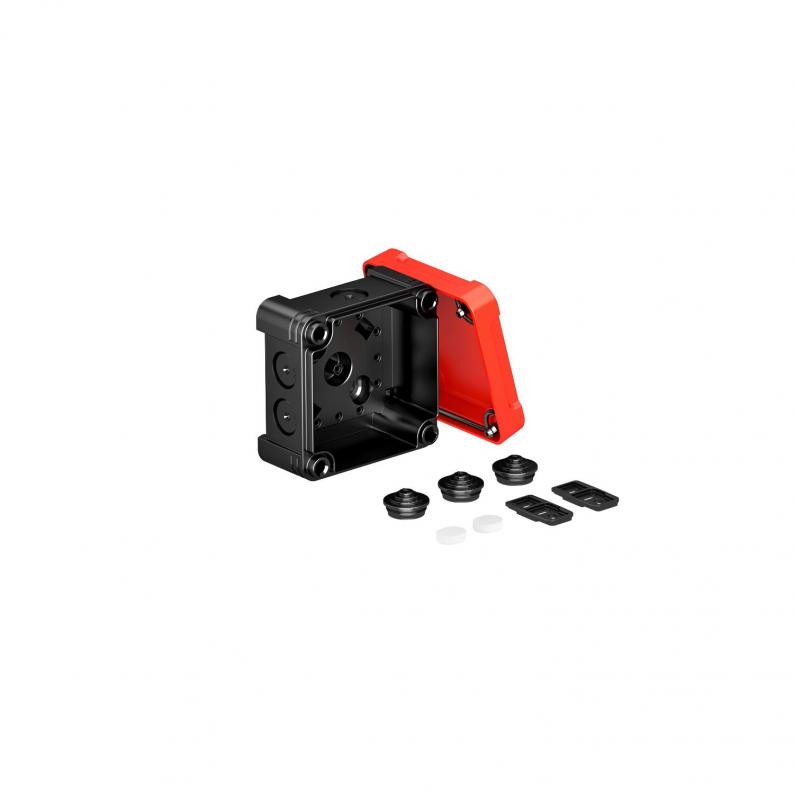

Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Quadratische Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.

Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
  • ENEC Österreich
  • flammwidrig 650°C
  • UV RESISTANT
  • halogenfrei; ohne Chlor, Fluor und Brom
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Schutzart IP 67
  • IK Code 09
  • Einführung M20
  • 7 Kabeleinführungen
  • Nennquerschnitt 1,5 mm²
  • Nennspannung 750 V

Technische Daten

Technische Daten

Anreihbarja
Anzahl der Einführungen7
Art der EinführungStufenmembran abschneidbar
Art der GehäusedurchführungVorprägung
Bemessungsisolationsspannung Ui750 V
Bestückungohne
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,6844 kg CO₂e / 1 Stück
Deckelnicht transparent
Deckelbefestigunggeschraubt
Dimension95x95x60
Einführung von Hintennein
Explosionsgeprüfte Ausführungnein
Farbeschwarz / rot
flammwidrignach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C
Formquadratisch
Glasfaserverstärktja
Halogenfreija
Max. Leiterquerschnitt1,5 mm²
Mit Abschirmungnein
Mit Deckelja
MontageartWand-/ Deckenmontage
Nennquerschnitt max.1,5 mm²
Nennquerschnitt min.0,8 mm²
Nennspannung750 V
Plombierbarja
Schlagfestja
SchutzartIP67
Schutzgrad IK-CodeIK09
Temperatureinsatzbereich max.60 °C
Temperatureinsatzbereich min.-5 °C
Transparenter Deckelnein
WerkstoffPolycarbonat
Witterungsbeständigja

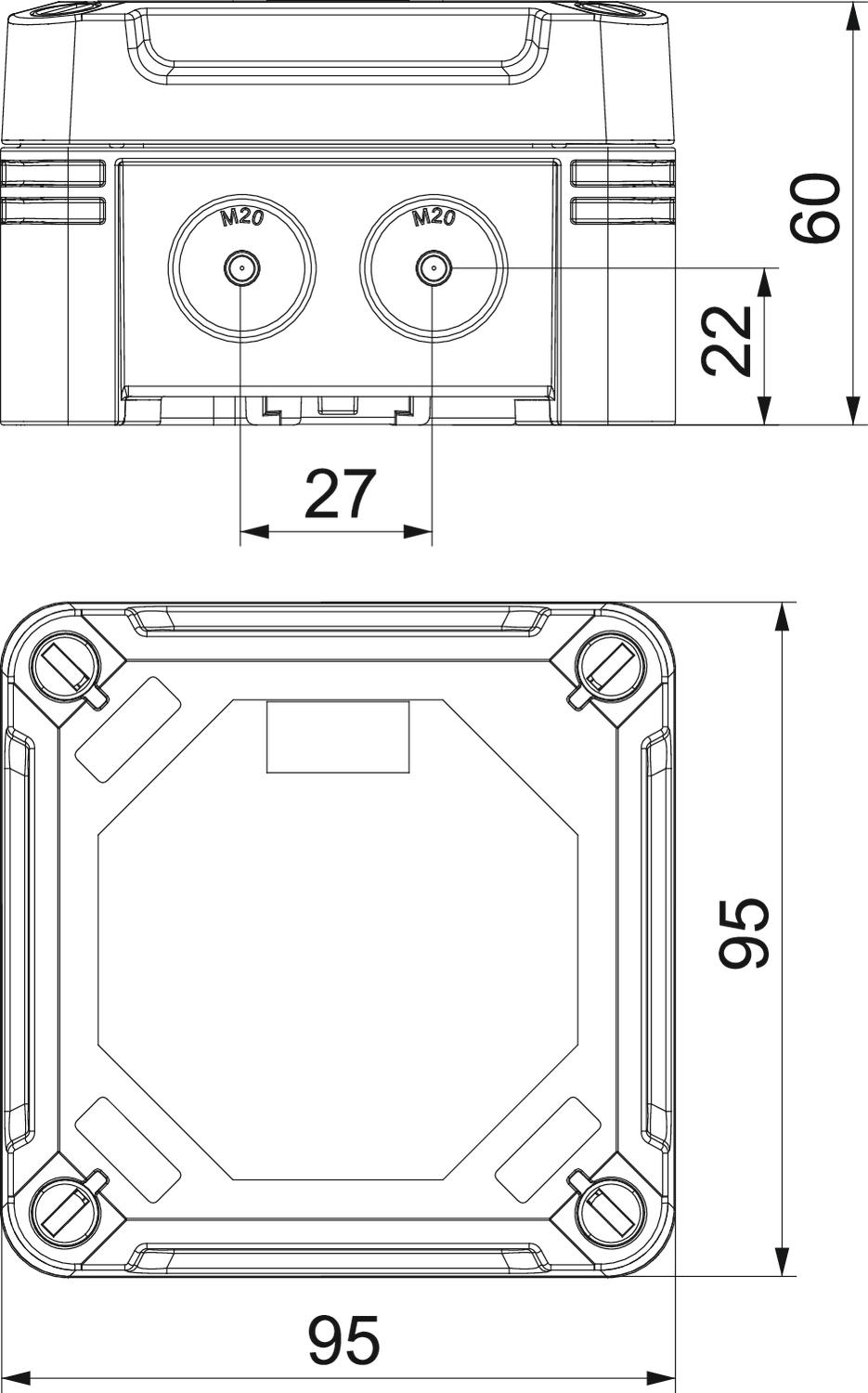

Abmessungen

Breite95 mm
Höhe60 mm
Länge95 mm
Lichte Innenmaße85x85x45 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)

Ausführungen

Farbe
X01 LGR
Art.Nr.
2005000
Anzahl der Einführungen
7
Farbe
lichtgrau; RAL 7035
Schutzart
IP67
Lichte Innenmaße
85x85x45 mm
X01 LGR-TR
Art.Nr.
2005050
Lichte Innenmaße
85x85x45 mm
Anzahl der Einführungen
7
Schutzart
IP67
Farbe
grau / transparent
X01 SW
Art.Nr.
2005110
Schutzart
IP67
Farbe
graphitschwarz; RAL 9011
Lichte Innenmaße
85x85x45 mm
Anzahl der Einführungen
7
X01 SW-RO
Art.Nr.
2005140
Schutzart
IP67
Anzahl der Einführungen
7
Farbe
schwarz / rot
Lichte Innenmaße
85x85x45 mm
