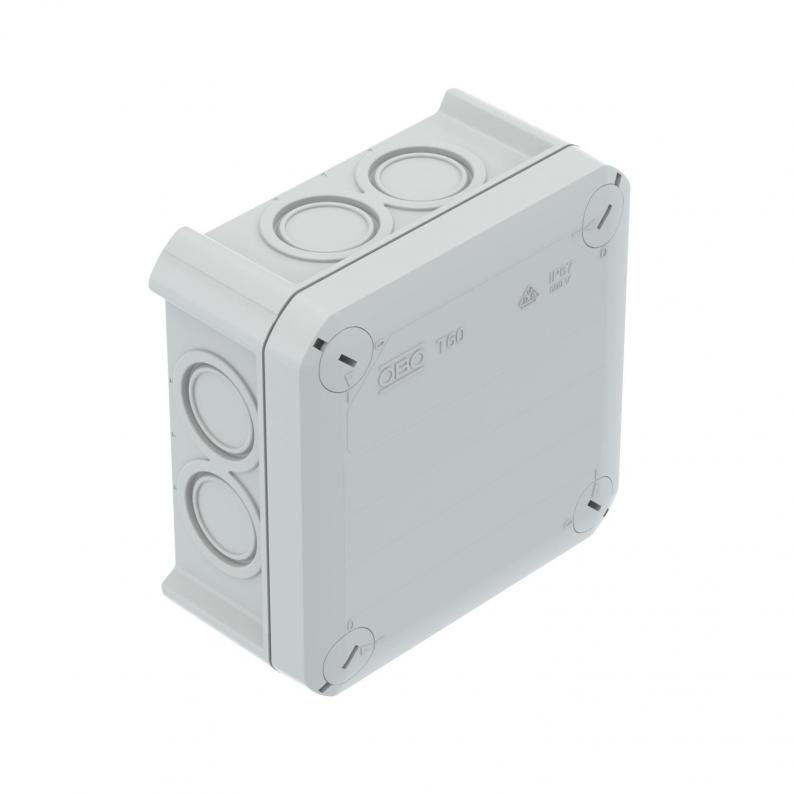

Kabelabzweigkasten T60 mit Ausschlageinführungen
Typ T 60 M20 | Art.Nr. 2007910 | EAN 4012195885399
Art.Nr. / Typ
Lichte Innenmaße
Farbe
Anzahl der Einführungen
7
Schutzart
IP67
kl. VKE: 5 Stück
5Stück
Beschreibung
Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innenbereich und geschützten Außenbereichen. Quadratische Form mit Ausschlageinführungen an den Seiten und Ausschlageinführungen im Boden. Geeignet für die Wand-/ Deckenmontage und die Montage auf Montageblechen. Mit der Möglichkeit zur Innenbefestigung und Montage über die Eckdome. Mit festsitzendem Klemmdeckel. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK07 gemäß DIN EN 50102. Schutzklasse IP67 möglich bei Befestigung über die Eckdome.
Lichte Innenmaße: 100x100x48 mm
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK07 gemäß DIN EN 50102. Schutzklasse IP67 möglich bei Befestigung über die Eckdome.
Lichte Innenmaße: 100x100x48 mm
Technische Daten

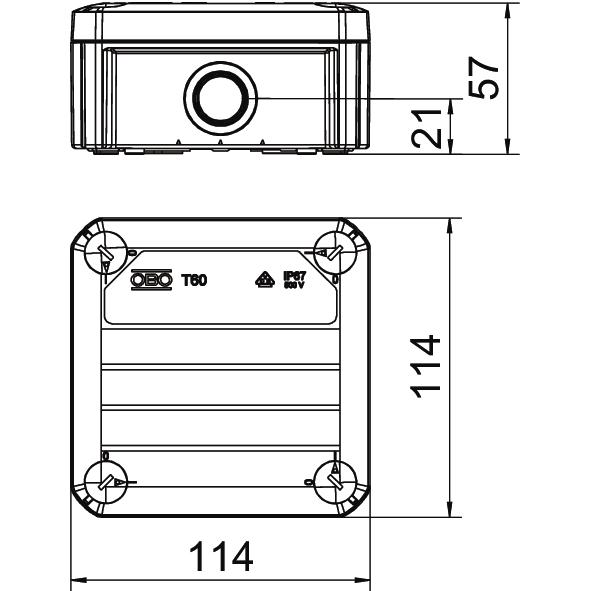

Abmessungen
| Länge | 114 mm |
|---|---|
| Breite | 114 mm |
| Höhe | 57 mm |
| Lichte Innenmaße | 100x100x48 mm |
Technische Daten
| Art der Einführung | Einsteckdichtung |
|---|---|
| Halogenfrei | ja |
| Glasfaserverstärkt | nein |
| Anzahl der Einführungen | 7 |
| Einführung von Hinten | ja |
| Transparenter Deckel | nein |
| Schutzart | IP67 |
| Nennspannung | 500 V |
| Anreihbar | ja |
| Mit Deckel | ja |
| Plombierbar | ja |
| Art der Einführung | Verschraubung |
| für Ex-Zone | ohne |
| Bemessungsisolationsspannung Ui | 500 V |
| Funktionserhalt | ohne |
| Explosionsgeprüfte Ausführung | nein |
| Art der Gehäusedurchführung | Vorprägung |
| Mit Abschirmung | nein |
| Witterungsbeständig | nein |
| Schutzgrad IK-Code | IK07 |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Nennquerschnitt min. | 6 mm² |
| Form | quadratisch |
| Bestückung | ohne |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Montageart | Wand-/ Deckenmontage |
| Temperatureinsatzbereich min. | -5 °C |
| Temperatureinsatzbereich max. | 60 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | 114x114x57 |
| Werkstoff | Polypropylen |
| Farbe | lichtgrau; RAL 7035 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,5616 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Lichte Innenmaße
Anzahl der Einführungen
Schutzart
Farbe
Art.Nr.
T 60 M20
100x100x48
7
IP67
lichtgrau; RAL 7035
2007910
T 60 M25
100x100x48
7
IP67
lichtgrau; RAL 7035
2007926
T 60 M25 RO-LGR
100x100x48
7
IP67
grau / rot
2007927
Farbe
T 60 M20
Art.Nr.
2007910
Lichte Innenmaße
100x100x48
Anzahl der Einführungen
7
Schutzart
IP67
Farbe
lichtgrau; RAL 7035
T 60 M25
Art.Nr.
2007926
Lichte Innenmaße
100x100x48
Anzahl der Einführungen
7
Schutzart
IP67
Farbe
lichtgrau; RAL 7035
T 60 M25 RO-LGR
Art.Nr.
2007927
Lichte Innenmaße
100x100x48
Anzahl der Einführungen
7
Schutzart
IP67
Farbe
grau / rot
