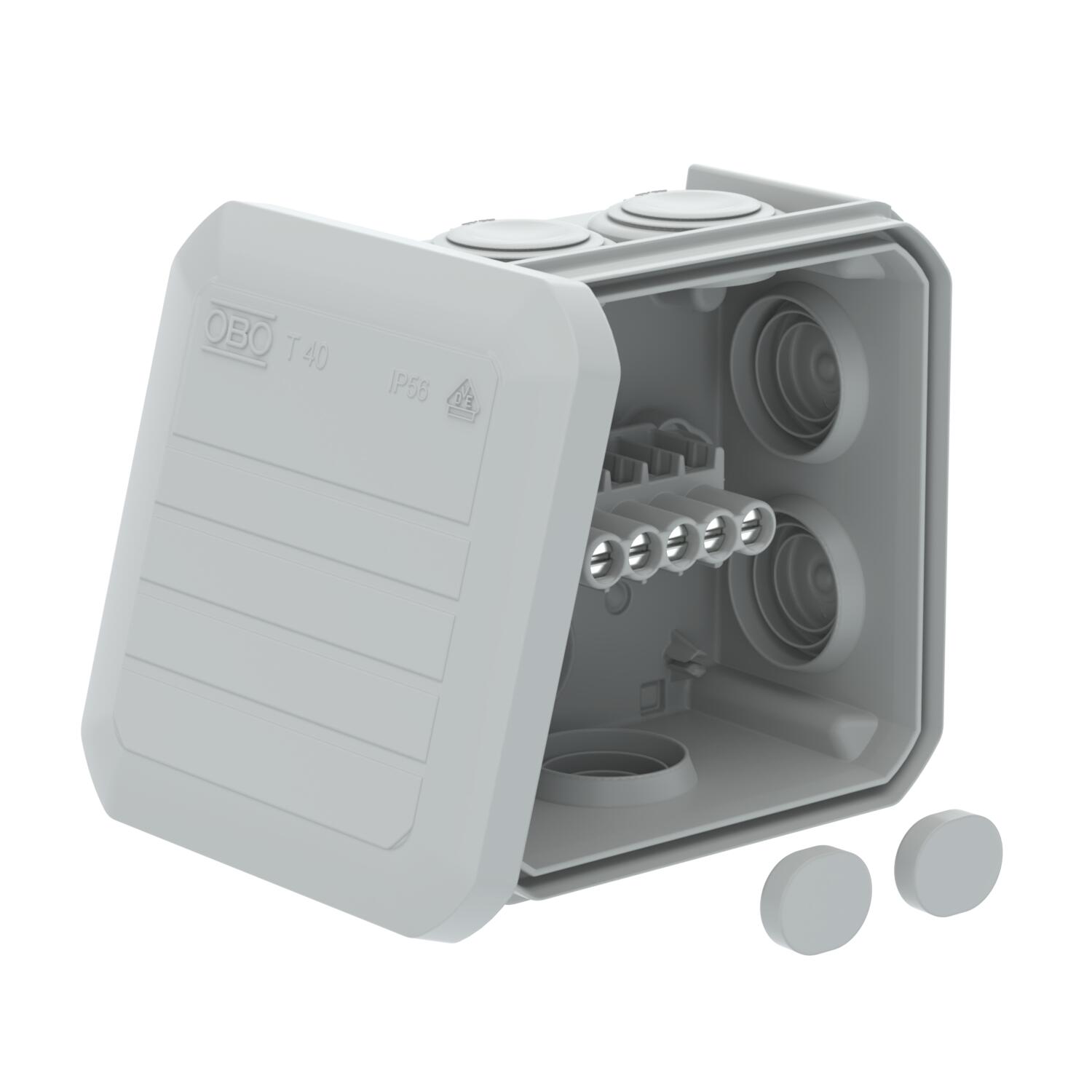

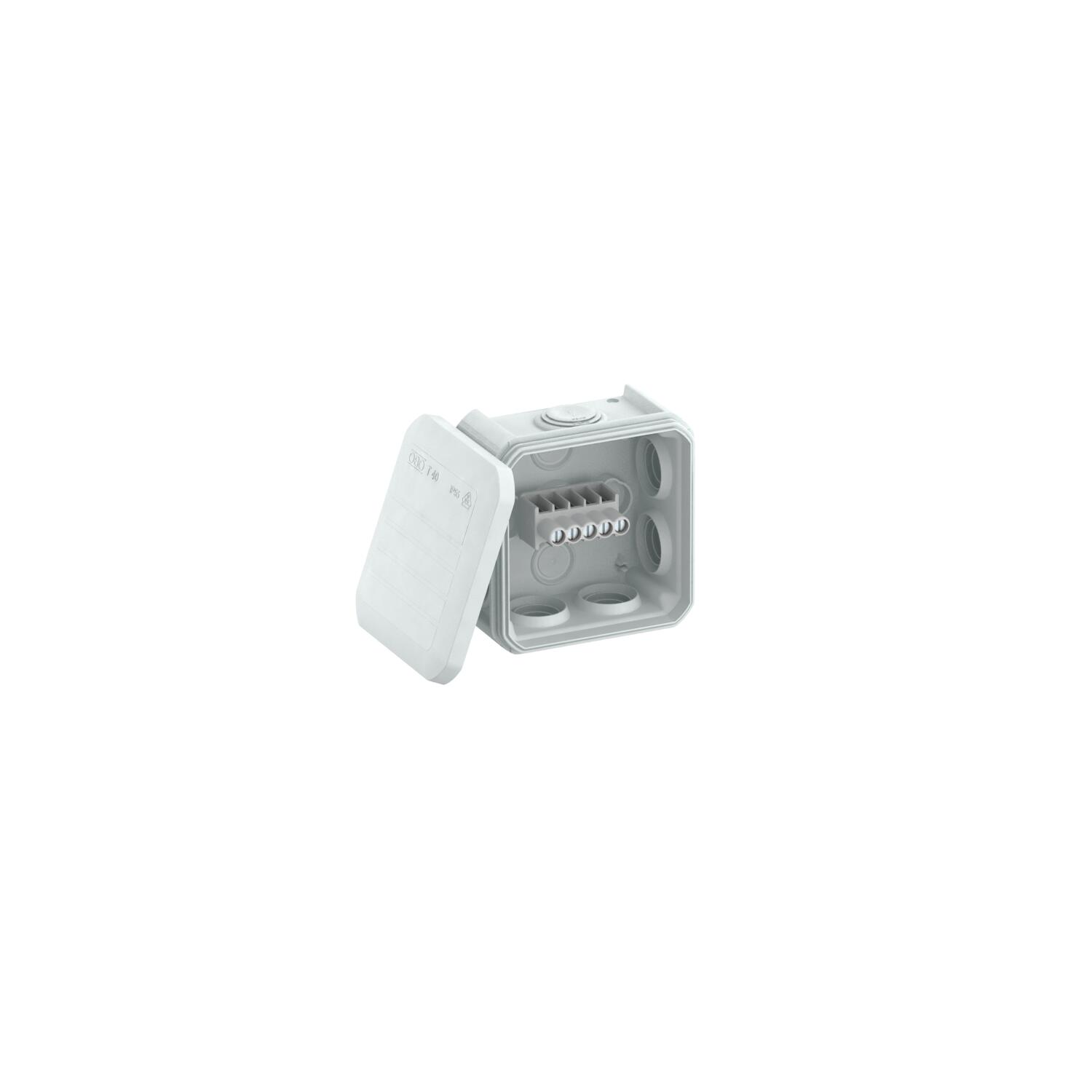

Kabelabzweigkasten T 40, Einsteckdichtung, Klemmleiste
Kabelabzweigkasten T 40, Einsteckdichtung, Klemmleiste
Art.Nr. 2007432 | EAN 4012195441175
Art.Nr. / Typ
Farbe
Schutzart
IP56
Anzahl der Einführungen
7
Lichte Innenmaße
77x77x46 mm
kl. VKE: 5 Stück
5Stück
Beschreibung
Kabelabzweigkasten mit Klemmleiste zum Verbinden von Kabeln und Leitungen im Innenbereich und geschützten Außenbereichen. Quadratische Form mit Einsteckdichtungen an den Seiten und Ausschlageinführungen im Boden. Geeignet für die Wand-/ Deckenmontage und die Montage auf Montageblechen. Mit der Möglichkeit zur Innenbefestigung. Mit festsitzendem Klemmdeckel. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK07 gemäß DIN EN 50102.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK07 gemäß DIN EN 50102.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 7 |
| Anzahl der Klemmen | 5 |
| Art der Einführung | Einsteckdichtung |
| Art der Einführung | Kabel |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Bemessungsisolationsspannung Ui | 500 V |
| Bestückung | Klemme |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3232 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | aufrastend |
| Dimension | 90x90x52 |
| Einführung von Hinten | ja |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | lichtgrau; RAL 7035 |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Form | quadratisch |
| Funktionserhalt | ohne |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt min. | 4 mm² |
| Nennspannung | 500 V |
| Plombierbar | nein |
| Schutzart | IP56 |
| Schutzgrad IK-Code | IK07 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Transparenter Deckel | nein |
| Werkstoff | Polypropylen |
| Witterungsbeständig | nein |

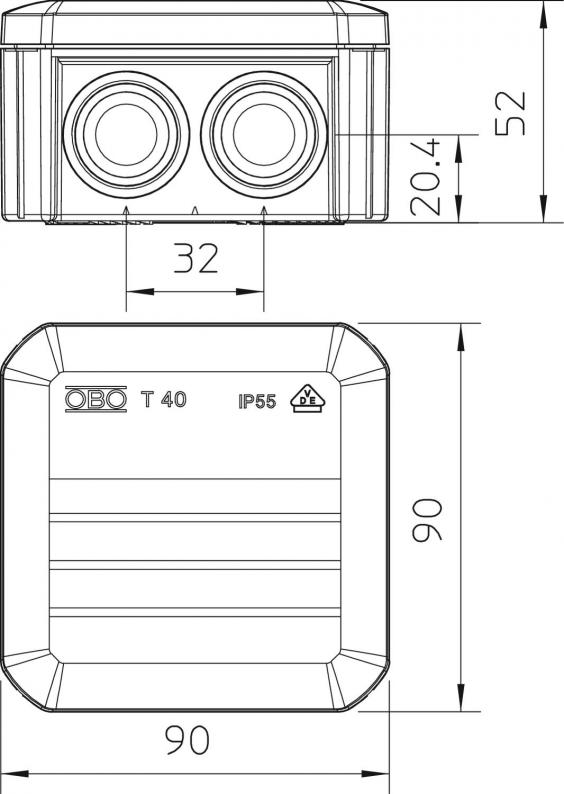

Abmessungen
| Breite | 90 mm |
|---|---|
| Höhe | 52 mm |
| Länge | 90 mm |
| Lichte Innenmaße | 77x77x46 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (2)
Artikelbilder (3)
Ausführungen
Typ
Schutzart
Anzahl der Einführungen
Lichte Innenmaße
Farbe
Art.Nr.
T 40 SW
IP56
7
77x77x46 mm
graphitschwarz; RAL 9011
2007464
T 40 KL
IP56
7
77x77x46 mm
lichtgrau; RAL 7035
2007432
Farbe
T 40 SW
Art.Nr.
2007464
Schutzart
IP56
Anzahl der Einführungen
7
Lichte Innenmaße
77x77x46 mm
Farbe
graphitschwarz; RAL 9011
T 40 KL
Art.Nr.
2007432
Lichte Innenmaße
77x77x46 mm
Schutzart
IP56
Farbe
lichtgrau; RAL 7035
Anzahl der Einführungen
7
