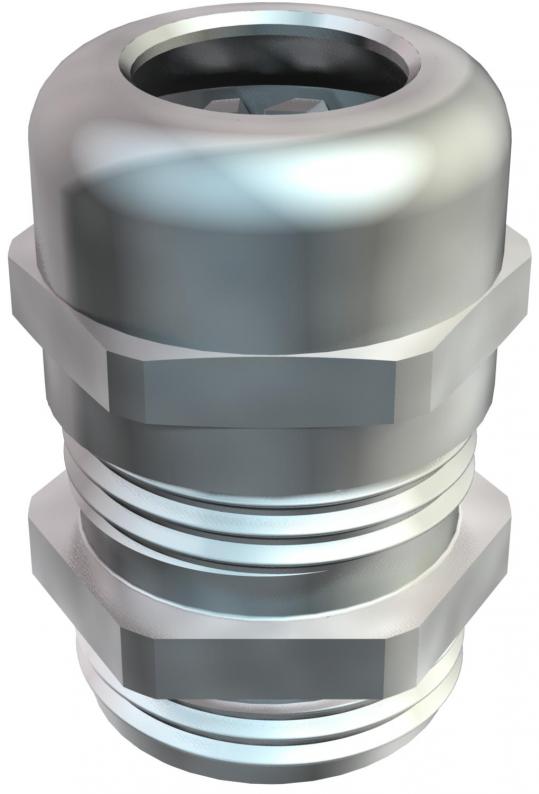

Hutmutterkabelverschraubung, PG-Gewinde, vernickelt
Hutmutterkabelverschraubung, PG-Gewinde, vernickelt
Art.Nr. 2085682 | EAN 4012195448754
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
kl. VKE: 10 Stück
10Stück
Beschreibung
Kabelverschraubung in Hutmutterbauart mit großem Dichtbereich sowie Zugentlastung und Verdrehschutz für hohe Dichtigkeitsansprüche, mit PG-Anschlussgewinde nach DIN 40430. Klemmeinsatz aus Polyamid, Dichtring aus Chloroprene-Nitrilkautschuk, mit vormontiertem O-Ring am Anschlussgewinde.
Schutzart IP68 bei 5 bar/1 h, geprüft nach DIN EN 62444.
Anschlussgewindelänge „normal”, in Anlehnung an DIN 46320.
* Preise laut DEL-Notierung.
Schutzart IP68 bei 5 bar/1 h, geprüft nach DIN EN 62444.
Anschlussgewindelänge „normal”, in Anlehnung an DIN 46320.
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,3669 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 32 mm |
| Dichtbereich D min. | 18 mm |
| Dimension | PG36 |
| explosionsgeschützt | nein |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | Pg 36 |
| Gewindeart | PG |
| Gewindelänge | 9 mm |
| Gewindenenngröße | 36 |
| Glasfaserverstärkt | nein |
| Halogenfrei | nein |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Oberfläche | vernickelt |
| Schlagfest | nein |
| Schlüsselweite | 50 |
| Schutzart | IP68 |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 100 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Messing |
| Zugentlastungsmöglichkeit | ja |

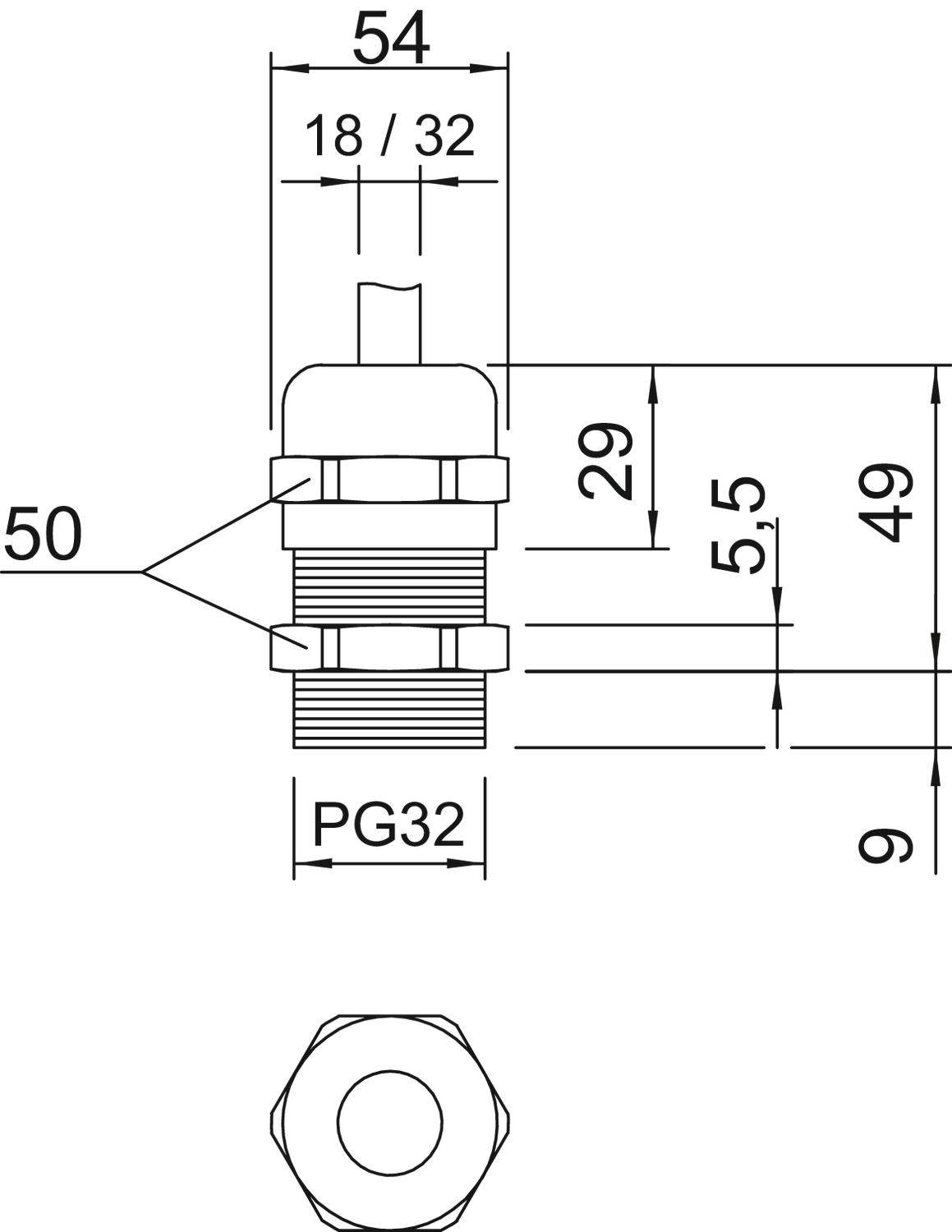

Abmessungen
| Maß E | 54 mm |
|---|---|
| Maß L max. | 49 mm |
| Maß L1 | 9 mm |
| Maß L2 | 5,5 mm |
| Maß L3 | 29 mm |
