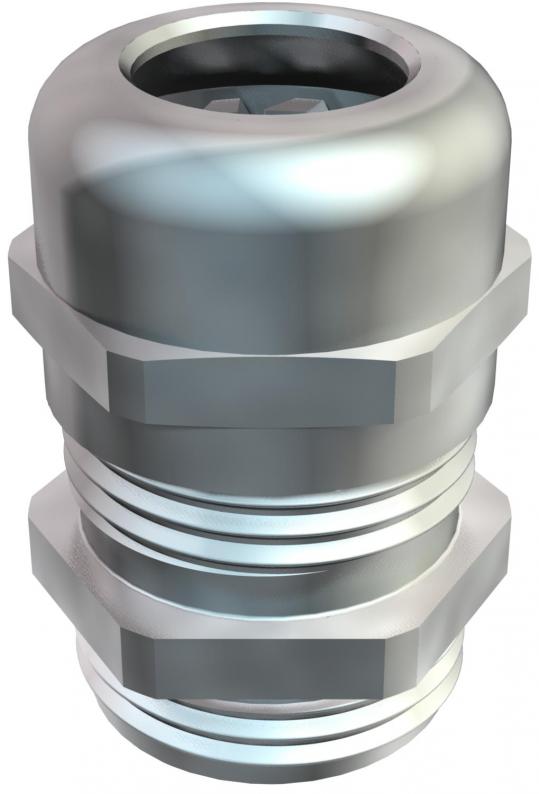

Hutmutterkabelverschraubung, PG-Gewinde, vernickelt
Typ V-TEC PG16 MS
|Art.Nr. 2085658
|EAN 4012195190158
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
kl. VKE: 25 Stück
25Stück
Stück
Beschreibung
Kabelverschraubung in Hutmutterbauart mit großem Dichtbereich sowie Zugentlastung und Verdrehschutz für hohe Dichtigkeitsansprüche, mit PG-Anschlussgewinde nach DIN 40430. Klemmeinsatz aus Polyamid, Dichtring aus Chloroprene-Nitrilkautschuk, mit vormontiertem O-Ring am Anschlussgewinde.
Schutzart IP68 bei 5 bar/1 h, geprüft nach DIN EN 62444.
Anschlussgewindelänge „normal”, in Anlehnung an DIN 46320.
* Preise laut DEL-Notierung.
Schutzart IP68 bei 5 bar/1 h, geprüft nach DIN EN 62444.
Anschlussgewindelänge „normal”, in Anlehnung an DIN 46320.
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | nein |
| Glasfaserverstärkt | nein |
| explosionsgeschützt | nein |
| Zugentlastungsmöglichkeit | ja |
| Schutzart | IP68 |
| Gewinde | Pg 16 |
| für Ex-Zone | ohne |
| Gewindeart | PG |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | nein |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewindenenngröße | 16 |
| Dichtbereich D min. | 7 mm |
| Dichtbereich D max. | 14 mm |
| Schlüsselweite | 24 |
| Ausführung | gerade |
| Gewindelänge | 6,5 mm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 100 °C |
| Dimension | PG16 |
| Oberfläche | vernickelt |
| Werkstoff | Messing |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1282 kg CO2e / 1 Stück |

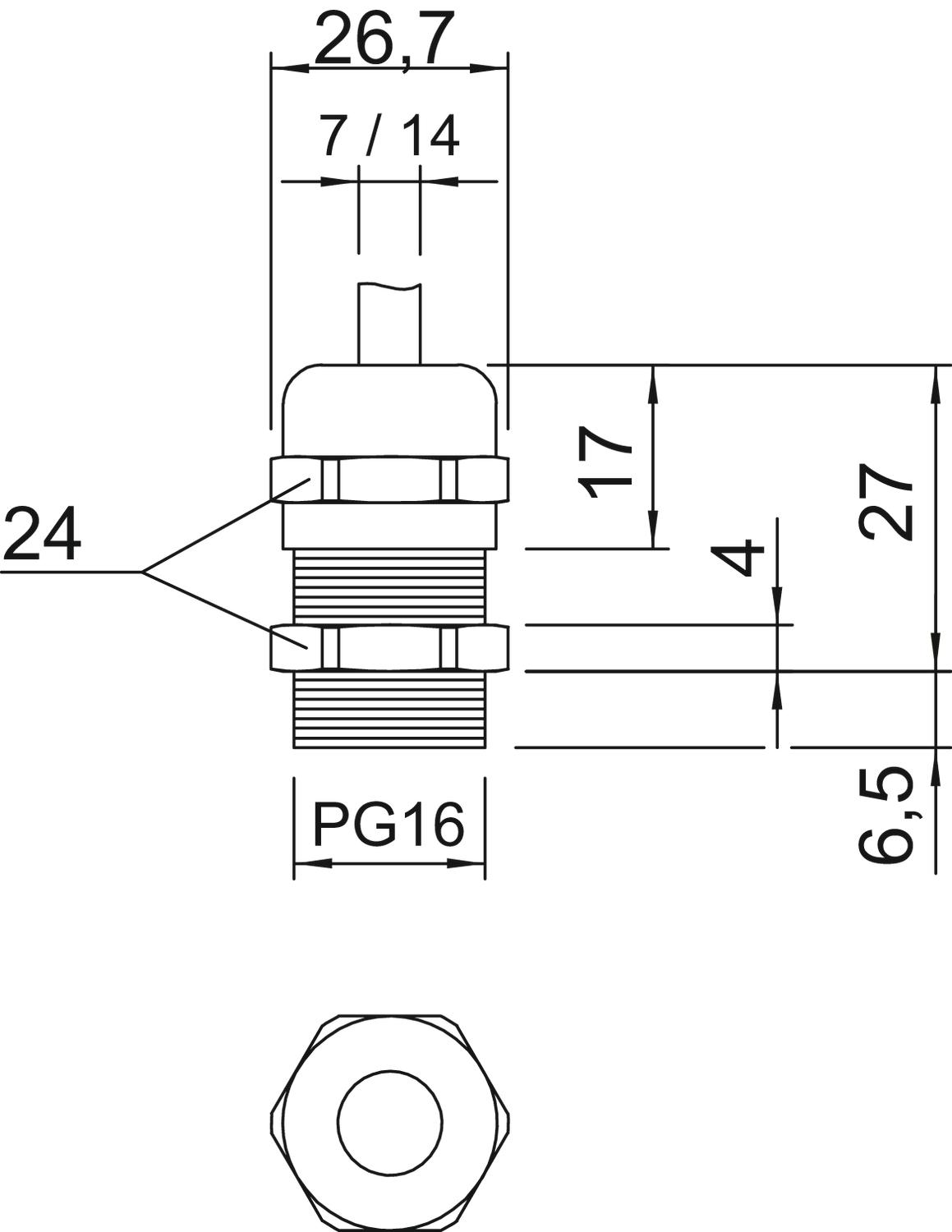

Abmessungen
| Maß L max. | 27 mm |
|---|---|
| Maß L1 | 6,5 mm |
| Maß L2 | 4 mm |
| Maß L3 | 17 mm |
| Maß E | 26,7 mm |
