Hutmutterkabelverschraubung, metrisches Gewinde, vernickelt
Hutmutterkabelverschraubung, metrisches Gewinde, vernickelt
Art.Nr. 2086042 | EAN 4012195809777
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
kl. VKE: 20 Stück
20Stück
Beschreibung
Robuste Kabelverschraubung mit metrischem Anschlussgewinde nach IEC 423 in Hutmutterbauart für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Neopren. Klemmeinsatz aus Polyamid. Mit vormontiertem Dichtring am Anschlussgewinde, VDE-geprüft nach DIN EN 50262, Schutzart IP68 bei 5 bar/1h, Temperatureinsatzbereich -20 bis +100°C.
* Preise laut DEL-Notierung.
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,213 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 21 mm |
| Dichtbereich D min. | 14 mm |
| Dimension | M32 |
| explosionsgeschützt | nein |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| Gewinde | M32 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 8 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | nein |
| Instabiler Drehmoment | 12 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Oberfläche | vernickelt |
| Schlagfest | nein |
| Schlüsselweite | 34 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 36 mm |
| Temperatureinsatzbereich max. | 100 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Messing |
| Zugentlastungsmöglichkeit | ja |

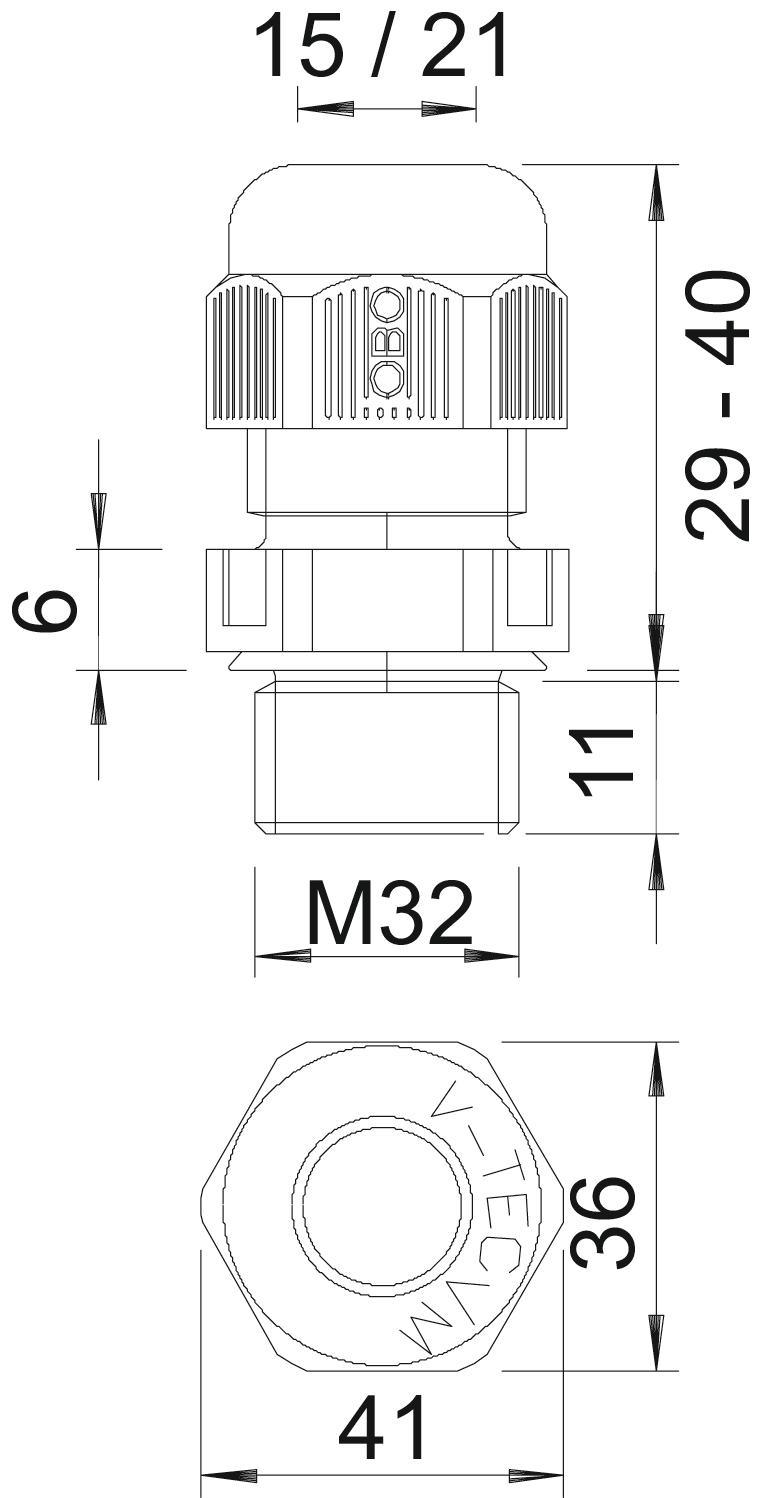

Abmessungen
| Maß E | 36 mm |
|---|---|
| Maß L max. | 30 mm |
| Maß L1 | 8 mm |
| Maß L2 | 4,5 mm |
| Maß L3 | 18,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Mehrfach Dichteinsatz
Gewinde
Art.Nr.
V-TEC VM12 MS
nein
M12 x 1,5
2086018
V-TEC VM16 MS
nein
M16 x 1,5
2086024
V-TEC VM20 MS
nein
M20 x 1,5
2086030
V-TEC VM25 MS
nein
M25 x 1,5
2086036
V-TEC VM32 MS
nein
M32 x 1,5
2086042
V-TEC VM40 MS
nein
M40 x 1,5
2086048
V-TEC VM50 MS
nein
M50 x 1,5
2086054
V-TEC VM63 MS
nein
M63 x 1,5
2086060
Gewinde
V-TEC VM12 MS
Art.Nr.
2086018
Mehrfach Dichteinsatz
nein
Gewinde
M12 x 1,5
V-TEC VM16 MS
Art.Nr.
2086024
Mehrfach Dichteinsatz
nein
Gewinde
M16 x 1,5
V-TEC VM20 MS
Art.Nr.
2086030
Mehrfach Dichteinsatz
nein
Gewinde
M20 x 1,5
V-TEC VM25 MS
Art.Nr.
2086036
Mehrfach Dichteinsatz
nein
Gewinde
M25 x 1,5
V-TEC VM32 MS
Art.Nr.
2086042
Mehrfach Dichteinsatz
nein
Gewinde
M32 x 1,5
V-TEC VM40 MS
Art.Nr.
2086048
Gewinde
M40 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM50 MS
Art.Nr.
2086054
Mehrfach Dichteinsatz
nein
Gewinde
M50 x 1,5
V-TEC VM63 MS
Art.Nr.
2086060
Gewinde
M63 x 1,5
Mehrfach Dichteinsatz
nein
