Hutmutterkabelverschraubung, metrisches Gewinde lang, vernickelt

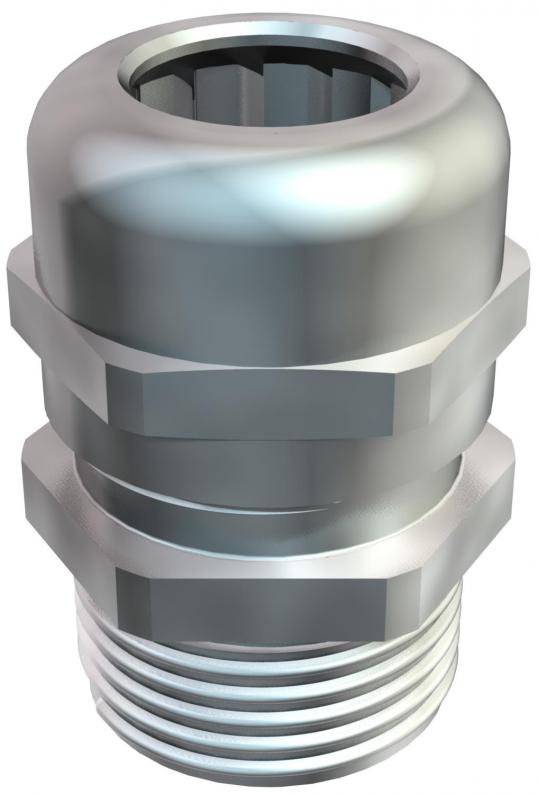

Hutmutterkabelverschraubung, metrisches Gewinde lang, vernickelt
Art.Nr. 2086159 | EAN 4012195858263
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
kl. VKE: 3 Stück
3Stück
Beschreibung
Robuste Kabelverschraubung mit metrischem Anschlussgewinde nach IEC 423 in Hutmutterbauart für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Für dickere Gehäusewandstärken in Verbindung mit Gegenmutter. Dichtring aus Neopren. Klemmeinsatz aus Polyamid. Mit vormontiertem Dichtring am Anschlussgewinde, Schutzart IP68 bei 5 bar/1 h.
Mit langem Anschlussgewinde.
* Preise laut DEL-Notierung.
Mit langem Anschlussgewinde.
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,5127 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 60 mm |
| Dichtbereich D min. | 53 mm |
| Dimension | M75 |
| explosionsgeschützt | nein |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| Gewinde | M75 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 18 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | nein |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Oberfläche | vernickelt |
| Schlagfest | nein |
| Schlüsselweite | 90 |
| Schutzart | IP68 |
| Temperatureinsatzbereich max. | 100 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Messing |
| Zugentlastungsmöglichkeit | ja |

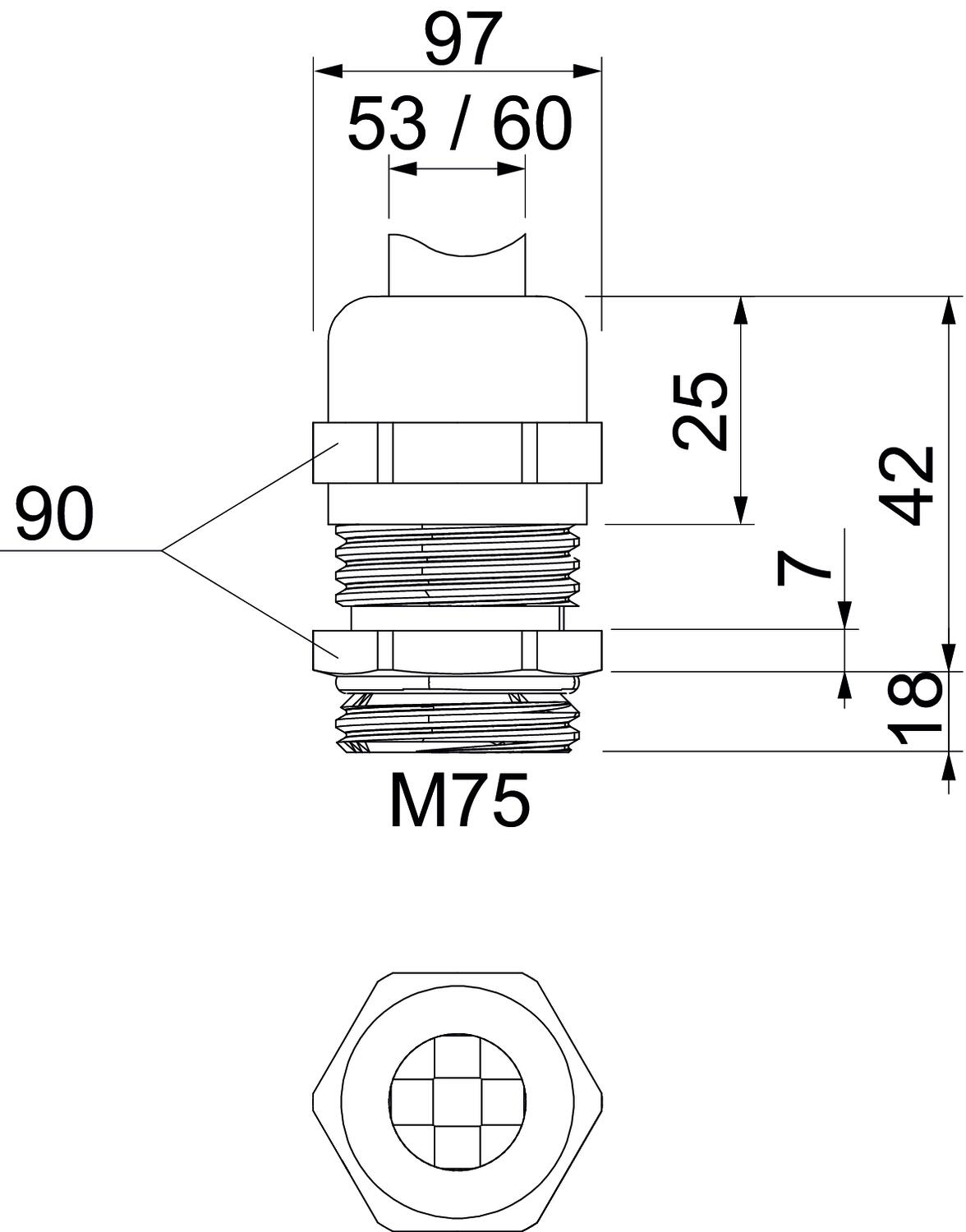

Abmessungen
| Maß E | 97 mm |
|---|---|
| Maß L max. | 42 mm |
| Maß L1 | 18 mm |
| Maß L2 | 7 mm |
| Maß L3 | 25 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Mehrfach Dichteinsatz
Gewinde
Art.Nr.
V-TEC VM LM12 MS
nein
M12 x 1,5
2086111
V-TEC VM LM16 MS
nein
M16 x 1,5
2086117
V-TEC VM LM20 MS
nein
M20 x 1,5
2086123
V-TEC VM LM25 MS
nein
M25 x 1,5
2086129
V-TEC VM LM32 MS
nein
M32 x 1,5
2086135
V-TEC VM LM40 MS
nein
M40 x 1,5
2086141
V-TEC VM LM50 MS
nein
M50 x 1,5
2086147
V-TEC VM LM63 MS
nein
M63 x 1,5
2086153
V-TEC VM LM75MS1
nein
M75 x 1,5
2086156
V-TEC VM LM75MS2
nein
M75 x 1,5
2086159
