Hutmutterkabelverschraubung, EMV, metrisches Gewinde, vernickelt

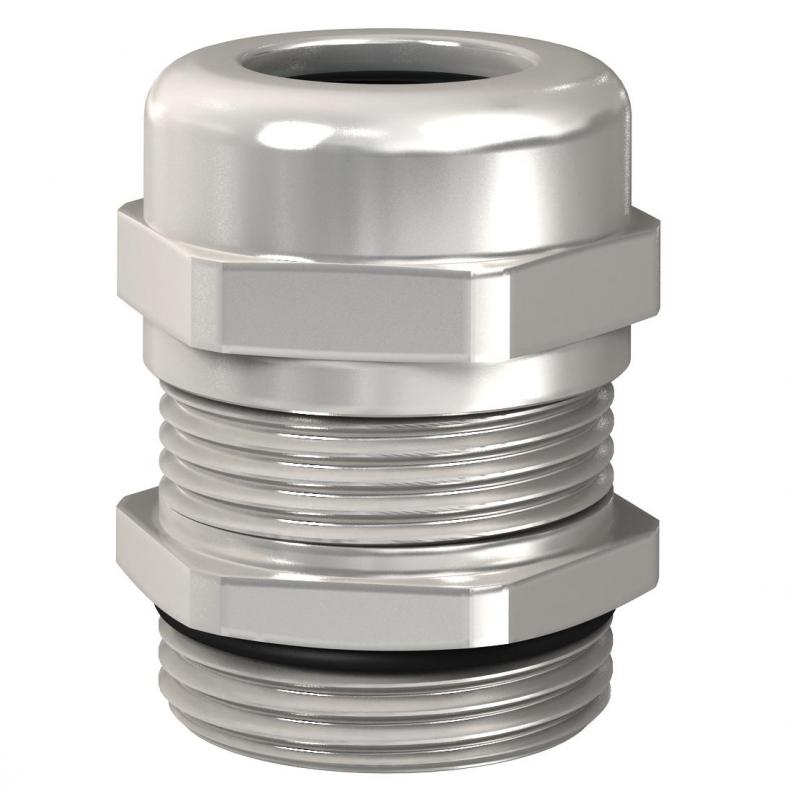

Hutmutterkabelverschraubung, EMV, metrisches Gewinde, vernickelt
Art.Nr. 2086215 | EAN 4012195655596
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
kl. VKE: 25 Stück
25Stück
Beschreibung
Robuste EMV Kabelverschraubung mit metrischem Anschlussgewinde nach IEC 423 in Hutmutterbauart für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Neopren. Klemmeinsatz aus Polyamid. Mit vormontiertem O-Dichtring am Anschlussgewinde, VDE-geprüft nach DIN EN 50262, Schutzart IP68 bei 5 bar/1 h.
* Preise laut DEL-Notierung.
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1331 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 16 mm |
| Dichtbereich D min. | 11 mm |
| Dimension | M25 |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| Gewinde | M25 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 7 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | nein |
| Instabiler Drehmoment | 6,7 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Oberfläche | vernickelt |
| Schlagfest | nein |
| Schlüsselweite | 27 |
| Schutzart | IP68 |
| Temperatureinsatzbereich max. | 100 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Messing |
| Zugentlastungsmöglichkeit | ja |

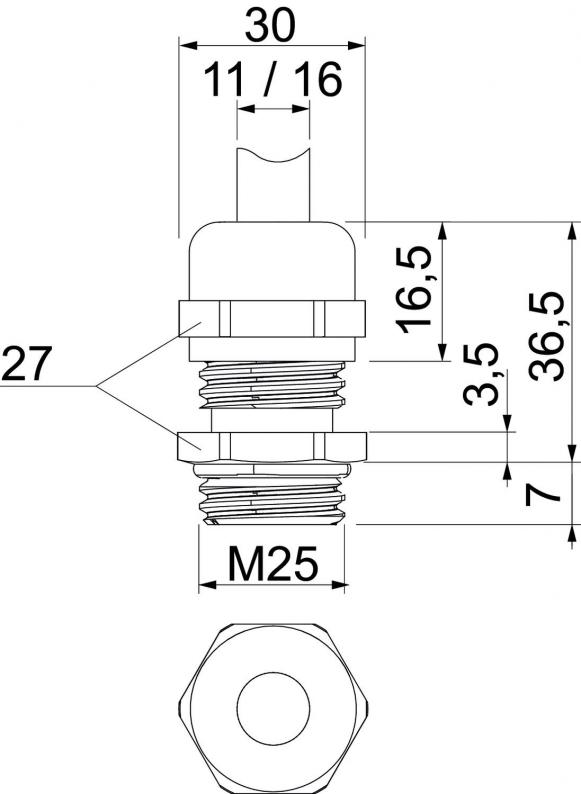

Abmessungen
| Maß E | 30 mm |
|---|---|
| Maß L max. | 36,5 mm |
| Maß L1 | 7 mm |
| Maß L2 | 3,5 mm |
| Maß L3 | 16,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Artikelbilder (2)
Ausführungen
Typ
Gewinde
Mehrfach Dichteinsatz
Art.Nr.
V-TEC VM12 EMV
M12 x 1,5
nein
2086203
V-TEC VM16 EMV
M16 x 1,5
nein
2086207
V-TEC VM20 EMV
M20 x 1,5
nein
2086211
V-TEC VM25 EMV
M25 x 1,5
nein
2086215
V-TEC VM32 EMV
M32 x 1,5
nein
2086219
V-TEC VM40 EMV
M40 x 1,5
nein
2086223
V-TEC VM50 EMV
M50 x 1,5
nein
2086227
V-TEC VM63 EMV
M63 x 1,5
nein
2086231
