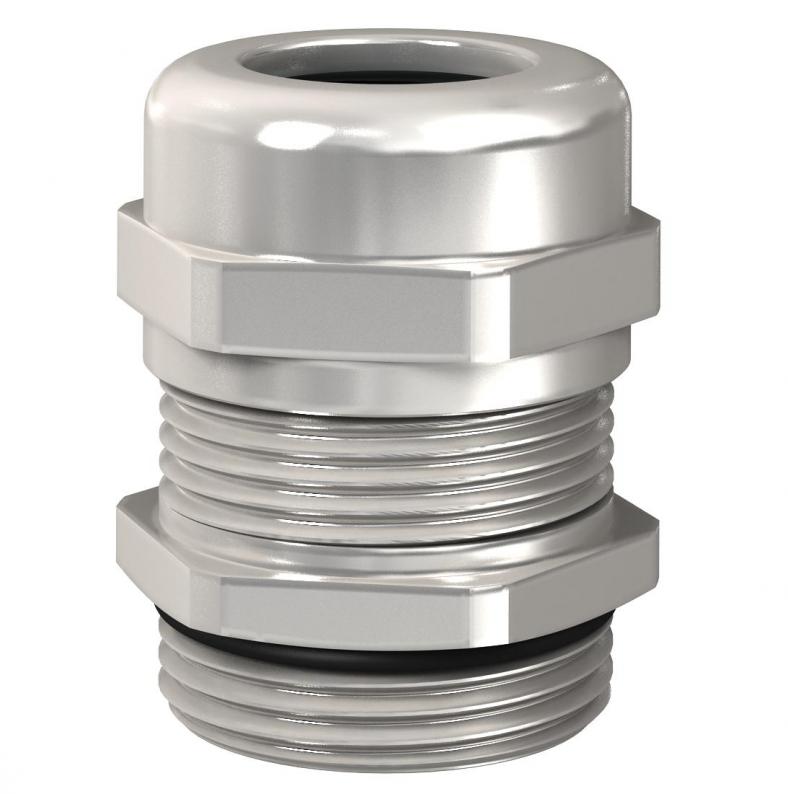

Hutmutterkabelverschraubung, EMV, metrisches Gewinde, vernickelt
Hutmutterkabelverschraubung, EMV, metrisches Gewinde, vernickelt
Art.Nr. 2086211 | EAN 4012195655589
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
kl. VKE: 25 Stück
25Stück
Beschreibung
Robuste EMV Kabelverschraubung mit metrischem Anschlussgewinde nach IEC 423 in Hutmutterbauart für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Neopren. Klemmeinsatz aus Polyamid. Mit vormontiertem O-Dichtring am Anschlussgewinde, VDE-geprüft nach DIN EN 50262, Schutzart IP68 bei 5 bar/1 h.
* Preise laut DEL-Notierung.
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0889 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 13 mm |
| Dichtbereich D min. | 9 mm |
| Dimension | M20 |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| Gewinde | M20 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 6 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | nein |
| Instabiler Drehmoment | 3,5 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Oberfläche | vernickelt |
| Schlagfest | nein |
| Schlüsselweite | 22 |
| Schutzart | IP68 |
| Temperatureinsatzbereich max. | 100 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Messing |
| Zugentlastungsmöglichkeit | ja |

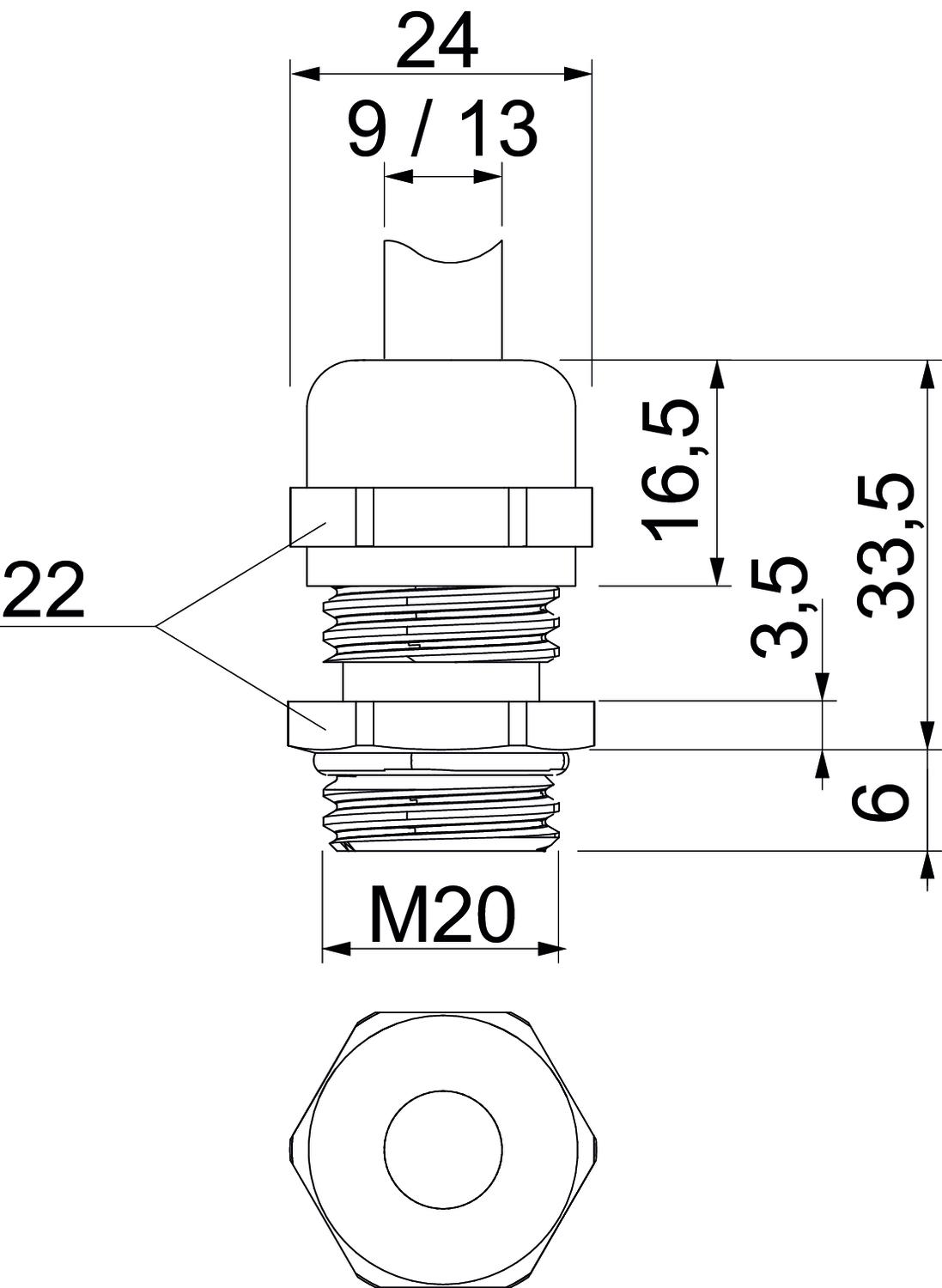

Abmessungen
| Maß E | 24 mm |
|---|---|
| Maß L max. | 33,5 mm |
| Maß L1 | 6 mm |
| Maß L2 | 3,5 mm |
| Maß L3 | 16,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 2091713
Gegenmutter, metrisches Gewinde mit SchneidzähnenTyp
169 MSS M20
kl. VKE: 50 Stück
50Stück
Art.Nr. 2091717
Gegenmutter, metrisches Gewinde mit SchneidzähnenTyp
169 MSS M25
kl. VKE: 50 Stück
50Stück
Ausführungen
Typ
Mehrfach Dichteinsatz
Gewinde
Art.Nr.
V-TEC VM12 EMV
nein
M12 x 1,5
2086203
V-TEC VM16 EMV
nein
M16 x 1,5
2086207
V-TEC VM20 EMV
nein
M20 x 1,5
2086211
V-TEC VM25 EMV
nein
M25 x 1,5
2086215
V-TEC VM32 EMV
nein
M32 x 1,5
2086219
V-TEC VM40 EMV
nein
M40 x 1,5
2086223
V-TEC VM50 EMV
nein
M50 x 1,5
2086227
V-TEC VM63 EMV
nein
M63 x 1,5
2086231
