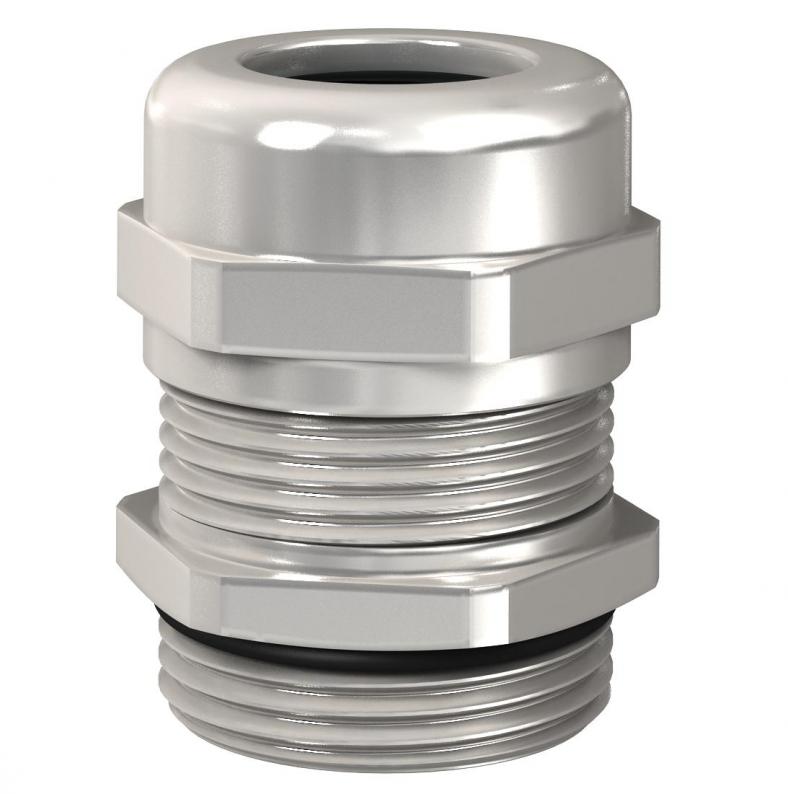

Hutmutterkabelverschraubung, EMV-Federkontakt, metrisches Gewinde, vernickelt

Hutmutterkabelverschraubung, EMV-Federkontakt, metrisches Gewinde, vernickelt

Art.Nr. 2086177 | EAN 4012195655503

Alle Ausführungen anzeigen
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein

kl. VKE: 20 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Robuste EMV Kabelverschraubung mit metrischem Anschlussgewinde nach IEC 423 in Hutmutterbauart für hohe Dichtigkeitsansprüche. Die Kontaktierung zwischen Verschraubung und Schirmgeflecht erfolgt über eine Kontaktfeder. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Neopren. Klemmeinsatz aus Polyamid. Mit vormontiertem O-Dichtring am Anschlussgewinde, Schutzart IP68 bei 5 bar/1 h.
* Preise laut DEL-Notierung.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Schutzart IP 68
  • Gewinde Metrisch

Technische Daten

Technische Daten

Art der DichtungDichtring
Ausführunggerade
Biegeschutznein
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,2511 kg CO₂e / 1 Stück
Dichtbereich D max.21 mm
Dichtbereich D min.14 mm
DimensionM32
Flachkabelverschraubungnein
für Ex-Zoneohne
GewindeM32 x 1,5
Gewindelänge8 mm
Glasfaserverstärktnein
Halogenfreinein
Mehrfach Dichteinsatznein
Mit Gegenmutternein
Oberflächevernickelt
Schlagfestnein
Schlüsselweite34
SchutzartIP68
Temperatureinsatzbereich max.100 °C
Temperatureinsatzbereich min.-20 °C
WerkstoffMessing
Zugentlastungsmöglichkeitja

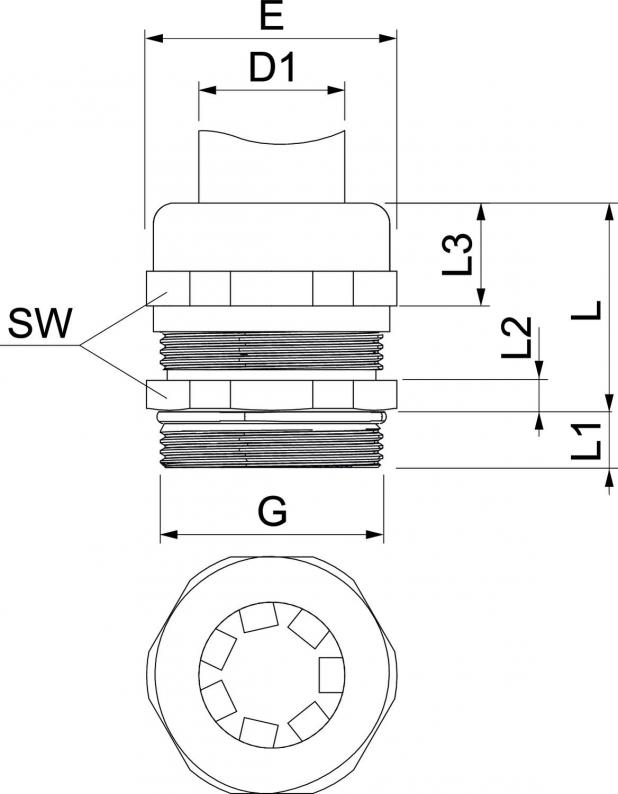

Abmessungen

Breite38 mm
Höhe38 mm
Länge34 mm
Maß D114 mm
Maß E36 mm
Maß GM32x1,5 mm
Maß L30 mm
Maß L18 mm
Maß L24,5 mm
Maß L316,5 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)

Zubehör

Montagezubehör
Typ
169 MSS M32

kl. VKE: 50 Stück

Ausführungen

Gewinde
V-TEC VM16 EMV-K
Art.Nr.
2086165
Mehrfach Dichteinsatz
nein
Gewinde
M16 x 1,5
V-TEC VM20 EMV-K
Art.Nr.
2086169
Mehrfach Dichteinsatz
nein
Gewinde
M20 x 1,5
V-TEC VM25 EMV-K
Art.Nr.
2086173
Mehrfach Dichteinsatz
nein
Gewinde
M25 x 1,5
V-TEC VM32 EMV-K
Art.Nr.
2086177
Gewinde
M32 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM40 EMV-K
Art.Nr.
2086181
Gewinde
M40 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM50 EMV-K
Art.Nr.
2086185
Mehrfach Dichteinsatz
nein
Gewinde
M50 x 1,5
V-TEC VM63 EMV-K
Art.Nr.
2086189
Mehrfach Dichteinsatz
nein
Gewinde
M63 x 1,5
