Gelenkbogen-Element, vertikal 60 A4
Typ RGBEV 610 A4
|Art.Nr. 7075671
|EAN 4012196804191
Art.Nr. / Typ
Breite
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Farbe
edelstahl
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Gelenkbogen-Element, vertikal, für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Gelenkverbinder RGV 60 sind anteilig separat zu bestellen.
Technische Daten

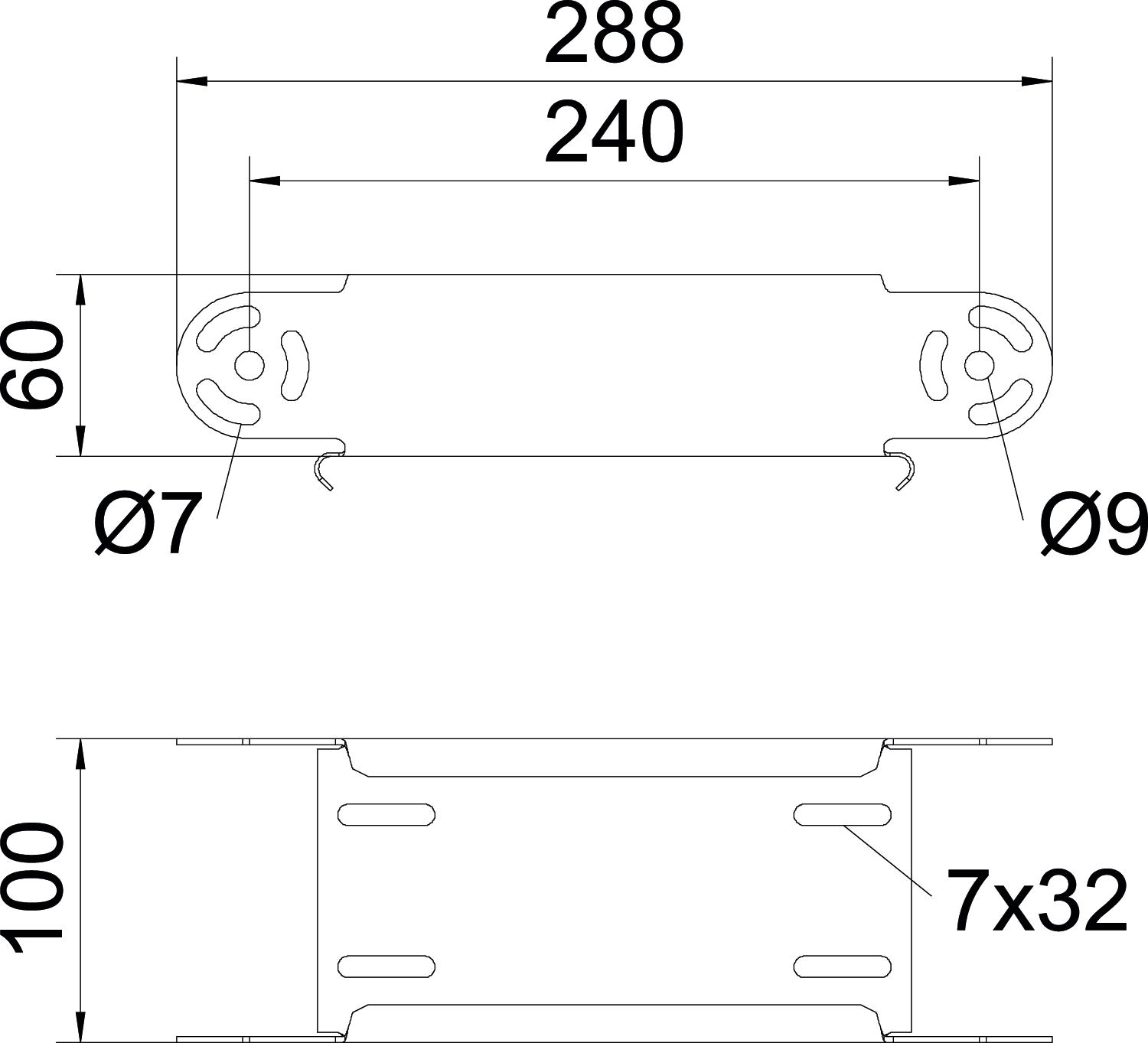

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | verstellbar |
| Richtungsänderung | vertikal steigend/fallend |
| Bauform | Gelenkbogen Element |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 120 °C |
| Dimension | 60x100 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Farbe | edelstahl |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,9133 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RGBEV 610 A4
100
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
edelstahl
7075671
RGBEV 620 A4
200
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
edelstahl
7075673
RGBEV 630 A4
300
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
edelstahl
7075675
RGBEV 640 A4
400
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
edelstahl
7075677
RGBEV 650 A4
500
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
edelstahl
7075679
RGBEV 660 A4
600
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
edelstahl
7075681
