Gegenwanne, Metall universal, DD
Gegenwanne, Metall universal, DD
Art.Nr. 1199862 | EAN 4012195442158
Art.Nr. / Typ
Maß H
Spannbereich D max.
Maß B
Spannbereich D min.
Maß L
35 mm
kl. VKE: 100 Stück
100Stück
Beschreibung

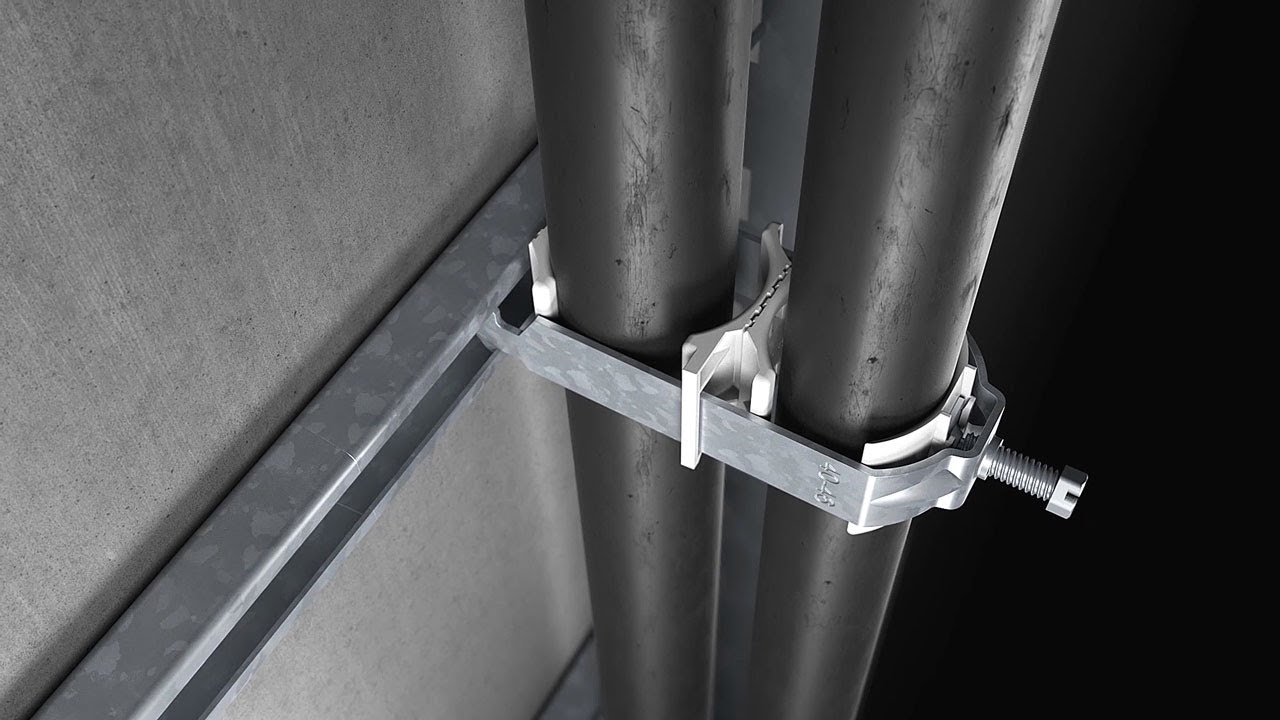

Gegenwanne aus Metall, zur Montage an Bügelschelle. Universell einsetzbar unabhängig von der Schiene.
Technische Daten
Technische Daten
| Ausführung Gegenwanne/Schellen | Gegenwanne |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0387 kg CO₂e / 1 Stück |
| Dimension | 16-22mm |
| Geeignet für max. Kabeldurchmesser | 22 mm |
| Halogenfrei | ja |
| Oberfläche | bandverzinkt Zink/Aluminium, Double Dip |
| Spannbereich D max. | 22 mm |
| Spannbereich D min. | 16 mm |
| Werkstoff | Stahl |
Abmessungen
| Maß B | 28 mm |
|---|---|
| Maß H | 8,8 mm |
| Maß L | 35 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß H
Spannbereich D max.
Maß L
Maß B
Spannbereich D min.
Art.Nr.
2058FW M 12 DD
6,5 mm
12 mm
35 mm
17,5 mm
8 mm
1199846
2058FW M 16 DD
7,7 mm
16 mm
35 mm
21,5 mm
12 mm
1199854
2058FW M 22 DD
8,8 mm
22 mm
35 mm
28 mm
16 mm
1199862
2058FW M 28 DD
10,4 mm
28 mm
35 mm
34 mm
22 mm
1199870
2058FW M 34 DD
13,5 mm
34 mm
35 mm
40 mm
28 mm
1199889
2058FW M 40 DD
15,1 mm
40 mm
35 mm
46 mm
34 mm
1199897
2058FW M 46 DD
17,2 mm
46 mm
35 mm
52 mm
40 mm
1199900
2058FW M 52 DD
19,2 mm
52 mm
35 mm
58 mm
46 mm
1199919
2058FW M 58 DD
20,3 mm
58 mm
35 mm
64 mm
52 mm
1199927
2058FW M 64 DD
22,4 mm
64 mm
35 mm
70 mm
58 mm
1199935
2058FW M 70 DD
24,5 mm
70 mm
35 mm
76 mm
64 mm
1199943
Maß H
Spannbereich D max.
Maß B
Spannbereich D min.
2058FW M 12 DD
Art.Nr.
1199846
Maß H
6,5 mm
Spannbereich D max.
12 mm
Maß L
35 mm
Maß B
17,5 mm
Spannbereich D min.
8 mm
2058FW M 16 DD
Art.Nr.
1199854
Spannbereich D max.
16 mm
Maß L
35 mm
Spannbereich D min.
12 mm
Maß H
7,7 mm
Maß B
21,5 mm
2058FW M 22 DD
Art.Nr.
1199862
Maß H
8,8 mm
Spannbereich D min.
16 mm
Maß L
35 mm
Spannbereich D max.
22 mm
Maß B
28 mm
2058FW M 28 DD
Art.Nr.
1199870
Maß L
35 mm
Maß B
34 mm
Spannbereich D min.
22 mm
Maß H
10,4 mm
Spannbereich D max.
28 mm
2058FW M 34 DD
Art.Nr.
1199889
Spannbereich D max.
34 mm
Maß L
35 mm
Maß B
40 mm
Maß H
13,5 mm
Spannbereich D min.
28 mm
2058FW M 40 DD
Art.Nr.
1199897
Maß L
35 mm
Maß H
15,1 mm
Maß B
46 mm
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
2058FW M 46 DD
Art.Nr.
1199900
Maß L
35 mm
Maß H
17,2 mm
Spannbereich D max.
46 mm
Maß B
52 mm
Spannbereich D min.
40 mm
2058FW M 52 DD
Art.Nr.
1199919
Maß L
35 mm
Spannbereich D max.
52 mm
Maß H
19,2 mm
Spannbereich D min.
46 mm
Maß B
58 mm
2058FW M 58 DD
Art.Nr.
1199927
Maß L
35 mm
Maß H
20,3 mm
Spannbereich D max.
58 mm
Maß B
64 mm
Spannbereich D min.
52 mm
2058FW M 64 DD
Art.Nr.
1199935
Maß L
35 mm
Maß H
22,4 mm
Spannbereich D max.
64 mm
Maß B
70 mm
Spannbereich D min.
58 mm
2058FW M 70 DD
Art.Nr.
1199943
Spannbereich D min.
64 mm
Maß B
76 mm
Maß H
24,5 mm
Spannbereich D max.
70 mm
Maß L
35 mm
