Falz- und Konstruktionsklemme 10-20 mm
Falz- und Konstruktionsklemme 10-20 mm
Art.Nr. 5304504 | EAN 4012195416418
Art.Nr. / Typ
Klemmbereich max.
Passung
Rd 8-10 mm
Klemmbereich min.
10 mm
kl. VKE: 10 Stück
10Stück

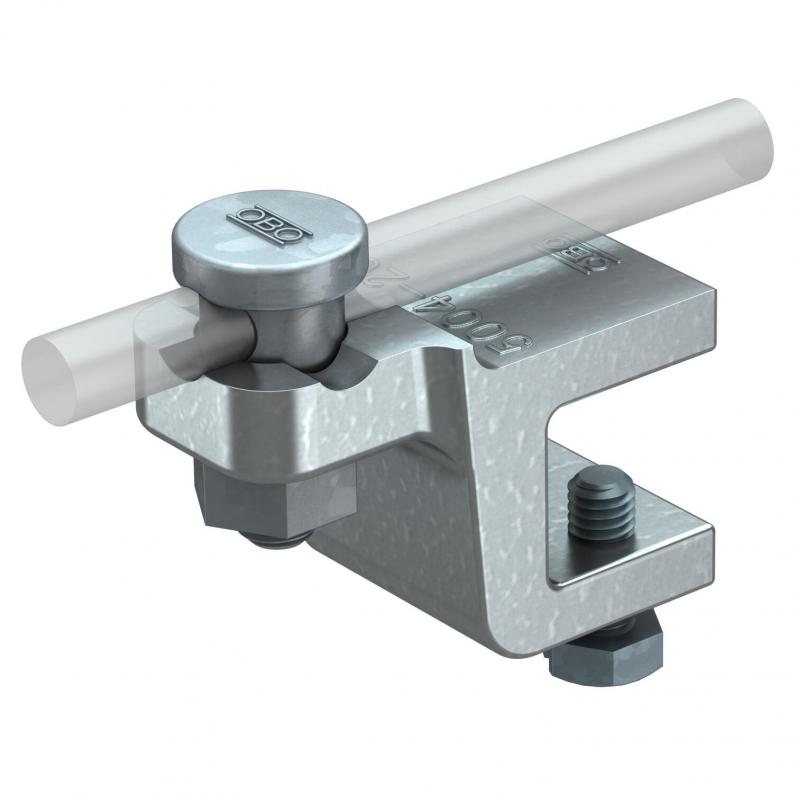

Beschreibung
• Flanschdicke bis 12 bzw. 10-20mm
• mit vormontierter Fix-Kontakt-Klemmschraube 5000
• 2 Sechskantschrauben M8 x 20, Schrauben aus Stahl feuerverzinkt
• Klemmkörper aus Temperguss, feuerverzinkt
• Montage des Rundleiters senkrecht oder quer zur Konstruktion möglich
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• mit vormontierter Fix-Kontakt-Klemmschraube 5000
• 2 Sechskantschrauben M8 x 20, Schrauben aus Stahl feuerverzinkt
• Klemmkörper aus Temperguss, feuerverzinkt
• Montage des Rundleiters senkrecht oder quer zur Konstruktion möglich
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Klemmschraube |
|---|---|
| Art des Verbinders | Klemmverbinder |
| Blitzstromtragfähigkeit | N/50 kA |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,532 kg CO₂e / 1 Stück |
| Dimension | 20mm |
| Geeignet für Verbindung | sonstige |
| Klemmbereich max. | 20 mm |
| Klemmbereich min. | 10 mm |
| Oberfläche | tauchfeuerverzinkt |
| Passung | Rd 8-10 mm |
| Werkstoff | Stahlguss |
| Zwischenplatte | nein |

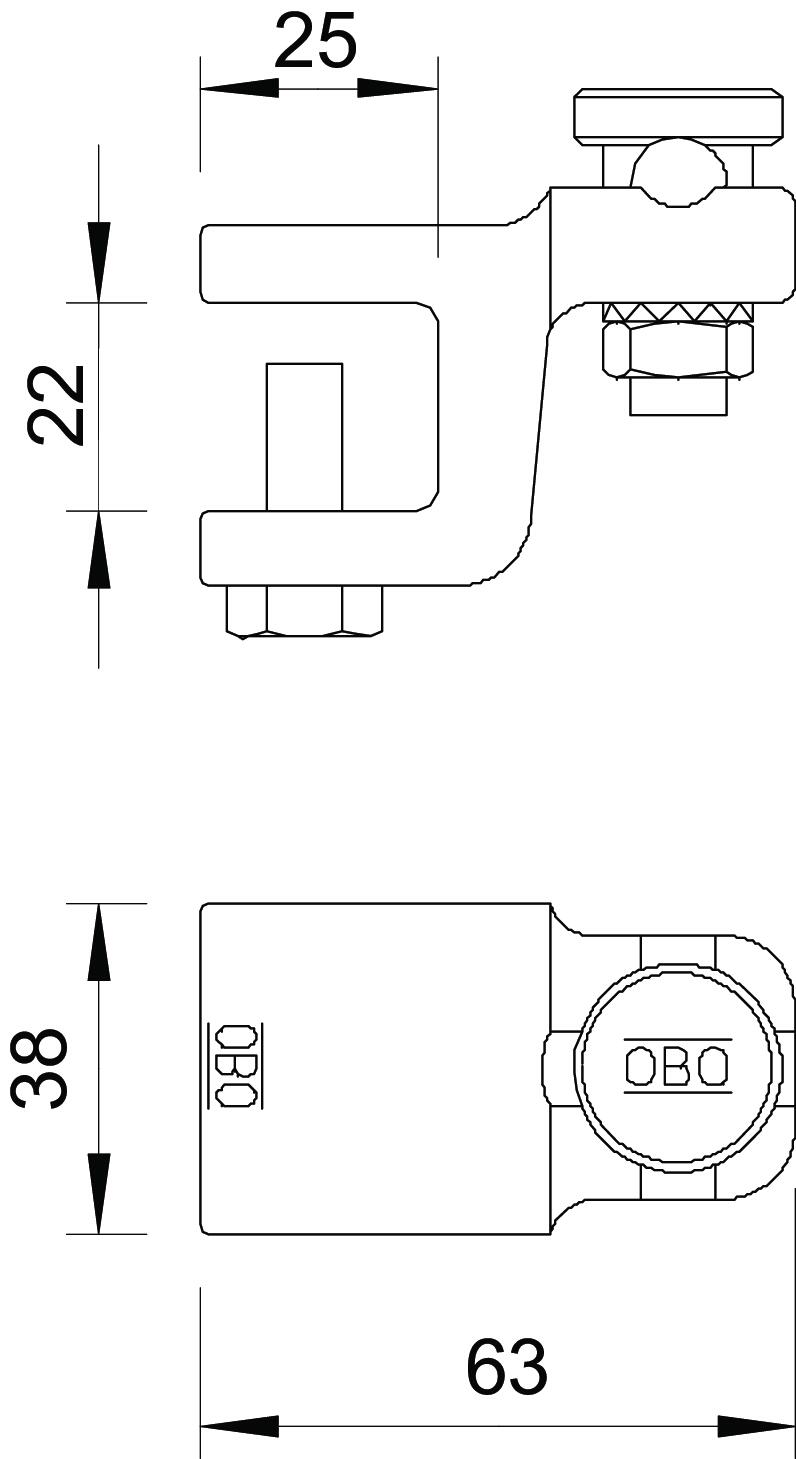

Abmessungen
| Maß L | 63 mm |
|---|---|
| Maß T | 25 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Klemmbereich max.
Passung
Klemmbereich min.
Art.Nr.
5004 DIN-FT 12
12 mm
Rd 8-10 mm
5304407
5004 DIN-FT 20
20 mm
Rd 8-10 mm
10 mm
5304504
Klemmbereich max.
5004 DIN-FT 12
Art.Nr.
5304407
Klemmbereich max.
12 mm
Passung
Rd 8-10 mm
5004 DIN-FT 20
Art.Nr.
5304504
Klemmbereich max.
20 mm
Passung
Rd 8-10 mm
Klemmbereich min.
10 mm
