Fächerscheibe DIN 6798 G

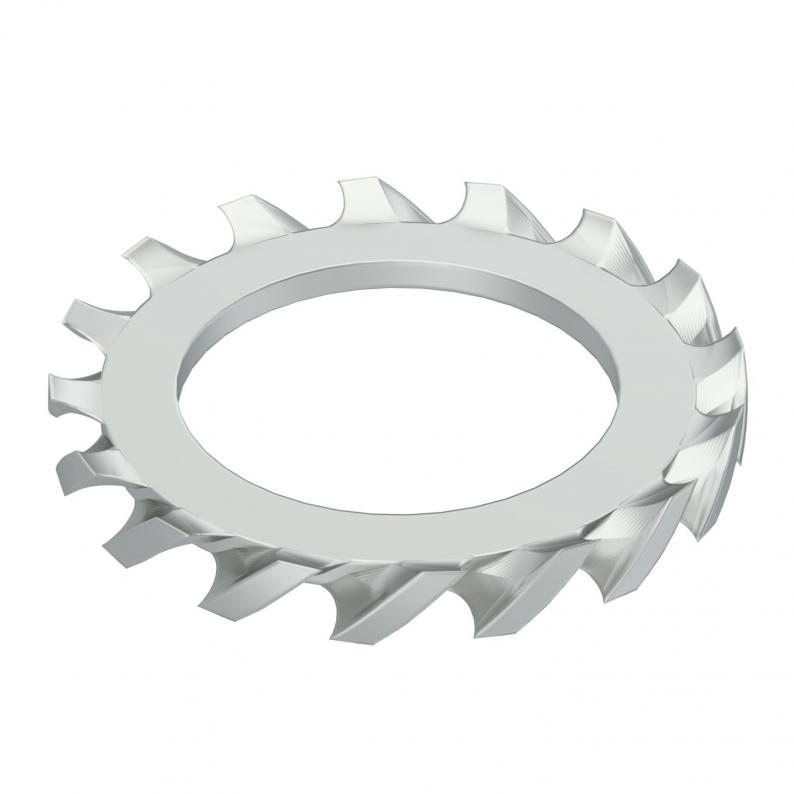

Fächerscheibe DIN 6798 G
Art.Nr. 3404129 | EAN 4012195301813
Art.Nr. / Typ
Maß h
Maß D min.
Maß d
Gewinde
kl. VKE: 100 Stück
100Stück
Beschreibung
Fächerscheibe nach DIN 6798, Form A.
Technische Daten
Technische Daten
| Außendurchmesser | 20,5 mm |
|---|---|
| Ausführung Sicherungsscheibe | offene Außenverzahnung |
| Dimension | M12 |
| Gewinde | M12 |
| Innendurchmesser | 0,51 mm |
| Oberfläche | galvanisch verzinkt |
| Stärke | 3 mm |
| Werkstoff | Stahl |
Abmessungen
| Höhe | 3 mm |
|---|---|
| Maß d | 13 mm |
| Maß D max. | 20,5 mm |
| Maß D min. | 20,5 mm |
| Maß h | 3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß h
Maß D min.
Maß d
Gewinde
Art.Nr.
SWS M5 G
1,8 mm
10 mm
5,3 mm
M5
3404056
SWS M6 G
2,1 mm
11 mm
6,4 mm
M6
3404064
SWS M8 G
2,4 mm
15 mm
8,4 mm
M8
3404080
SWS M10 G
2,7 mm
18 mm
10,5 mm
M10
3404102
SWS M12 G
3 mm
20,5 mm
13 mm
M12
3404129
Maß h
Maß D min.
Maß d
Gewinde
SWS M5 G
Art.Nr.
3404056
Maß h
1,8 mm
Maß D min.
10 mm
Maß d
5,3 mm
Gewinde
M5
SWS M6 G
Art.Nr.
3404064
Maß d
6,4 mm
Maß D min.
11 mm
Maß h
2,1 mm
Gewinde
M6
SWS M8 G
Art.Nr.
3404080
Gewinde
M8
Maß h
2,4 mm
Maß d
8,4 mm
Maß D min.
15 mm
SWS M10 G
Art.Nr.
3404102
Maß h
2,7 mm
Maß d
10,5 mm
Maß D min.
18 mm
Gewinde
M10
SWS M12 G
Art.Nr.
3404129
Maß D min.
20,5 mm
Maß h
3 mm
Maß d
13 mm
Gewinde
M12
