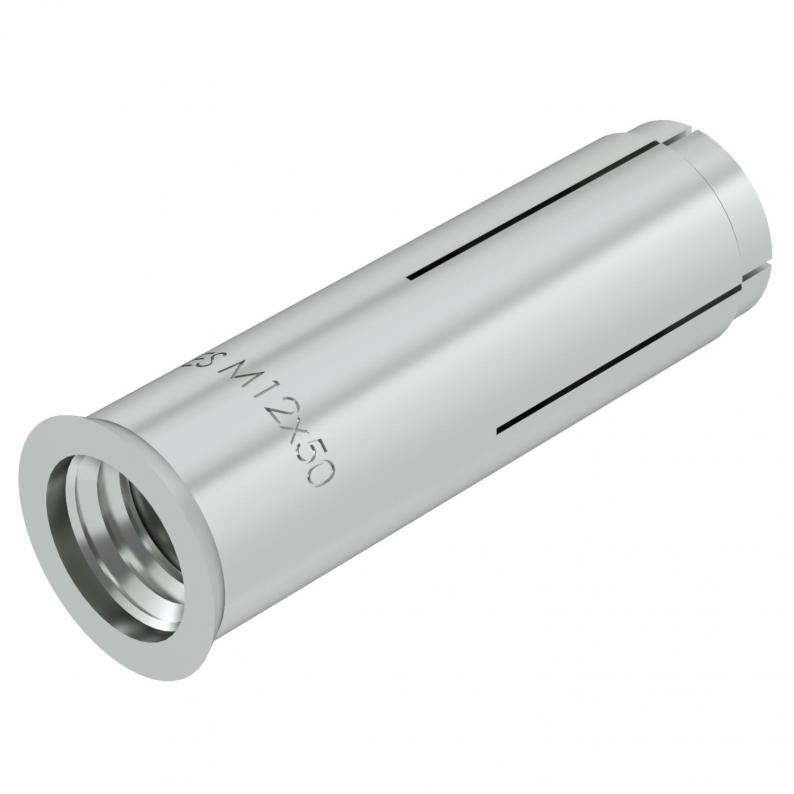

Einschlaganker, Ausführung mit Kragen
Art.Nr. 3492026 | EAN 4012196709670
Art.Nr. / Typ
Länge
Zulässiger Lastbereich Zugzone
Gewinde
kl. VKE: 50 Stück
50Stück
Beschreibung
Einschlaganker zur Einzelbefestigung von nichttragenden Systemen in ungerissenem Beton und zur Mehrfachbefestigung in gerissenem und ungerissenem Beton.
Brandschutztechnisch geprüft, Feuerwiderstandsklasse R 120 gemäß Europäisch Technischer Zulassung ETA-02/0020 (Opt. 7) und Europäisch Technischer Zulassung ETA-05/0116.
Montage mit Markier- und Spreizwerkzeug.
Brandschutztechnisch geprüft, Feuerwiderstandsklasse R 120 gemäß Europäisch Technischer Zulassung ETA-02/0020 (Opt. 7) und Europäisch Technischer Zulassung ETA-05/0116.
Montage mit Markier- und Spreizwerkzeug.
Technische Daten
Technische Daten
| Ausführung | Einschlag |
|---|---|
| Befestigungsvorrichtung | sonstige |
| Bohrlochtiefe | 50 mm |
| Bohrungsdurchmesser min. | 15 mm |
| Dimension | 12x50 |
| Einschraubtiefe max. | 18 mm |
| Einschraubtiefe min. | 13 mm |
| Farbe | zink |
| Geeignet für Baustoff | Beton |
| Gewinde | M12 |
| Gewinde metrisch | 12 |
| Montageart Dübel, Anker | Vorsteckmontage |
| Oberfläche | galvanisch verzinkt |
| Selbstbohrend | nein |
| Werkstoff | Stahl |
| Zulässiger Lastbereich Zugzone | 2,4 |
| Zulassungen vorhanden | ja |

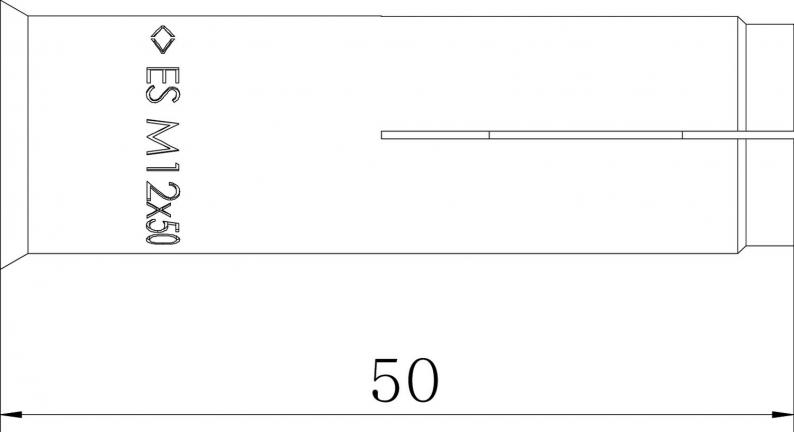

Abmessungen
| Länge | 50 mm |
|---|---|
| Maß L | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Länge
Zulässiger Lastbereich Zugzone
Gewinde
Art.Nr.
ES M 6x25
25 mm
1,7
M6
3492018
ES M 8x25
25 mm
1,9
M8
3492020
ES M 10x25
25 mm
2,1
M10
3492022
ES M 8x30
30 mm
1,7
M8
3492023
ES M 10x40
40 mm
2
M10
3492024
ES M 12x25
25 mm
2,1
M12
3492025
ES M 12x50
50 mm
2,4
M12
3492026
