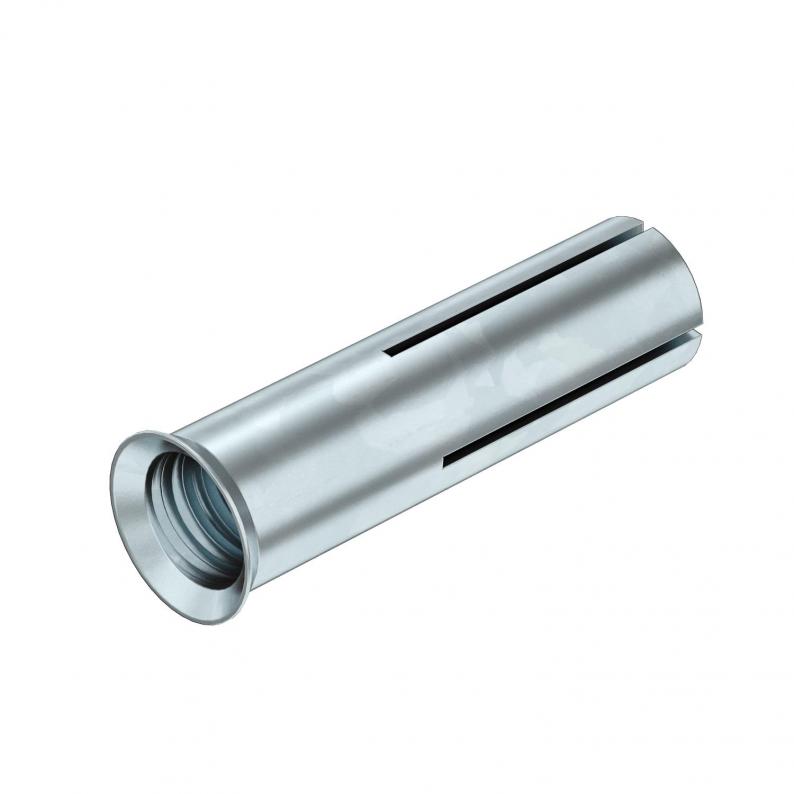

Einschlaganker, Ausführung mit Kragen
Art.Nr. 3492023 | EAN 4012196395934
Art.Nr. / Typ
Gewinde
Zulässiger Lastbereich Zugzone
Länge
kl. VKE: 100 Stück
100Stück
Beschreibung
Einschlaganker zur Einzelbefestigung von nichttragenden Systemen in ungerissenem Beton und zur Mehrfachbefestigung in gerissenem und ungerissenem Beton.
Brandschutztechnisch geprüft, Feuerwiderstandsklasse R 120 gemäß Europäisch Technischer Zulassung ETA-02/0020 (Opt. 7) und Europäisch Technischer Zulassung ETA-05/0116.
Montage mit Markier- und Spreizwerkzeug.
Brandschutztechnisch geprüft, Feuerwiderstandsklasse R 120 gemäß Europäisch Technischer Zulassung ETA-02/0020 (Opt. 7) und Europäisch Technischer Zulassung ETA-05/0116.
Montage mit Markier- und Spreizwerkzeug.
Technische Daten
Technische Daten
| Ausführung | Einschlag |
|---|---|
| Befestigungsvorrichtung | sonstige |
| Bohrlochtiefe | 30 mm |
| Bohrungsdurchmesser min. | 10 mm |
| Dimension | 8x30 |
| Einschraubtiefe max. | 13 mm |
| Einschraubtiefe min. | 9 mm |
| Farbe | zink |
| Geeignet für Baustoff | Beton |
| Gewinde | M8 |
| Gewinde metrisch | 8 |
| Montageart Dübel, Anker | Vorsteckmontage |
| Oberfläche | galvanisch verzinkt |
| Selbstbohrend | nein |
| Werkstoff | Stahl |
| Zulässiger Lastbereich Zugzone | 1,7 |
| Zulassungen vorhanden | ja |

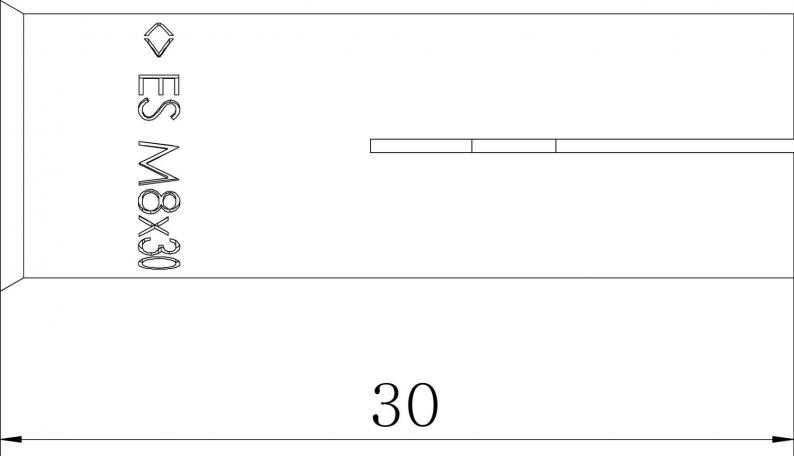

Abmessungen
| Länge | 30 mm |
|---|---|
| Maß L | 30 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Gewinde
Zulässiger Lastbereich Zugzone
Länge
Art.Nr.
ES M 6x25
M6
1,7
25 mm
3492018
ES M 8x25
M8
1,9
25 mm
3492020
ES M 10x25
M10
2,1
25 mm
3492022
ES M 8x30
M8
1,7
30 mm
3492023
ES M 10x40
M10
2
40 mm
3492024
ES M 12x25
M12
2,1
25 mm
3492025
ES M 12x50
M12
2,4
50 mm
3492026
Gewinde
Zulässiger Lastbereich Zugzone
Länge
ES M 6x25
Art.Nr.
3492018
Gewinde
M6
Zulässiger Lastbereich Zugzone
1,7
Länge
25 mm
ES M 8x25
Art.Nr.
3492020
Länge
25 mm
Zulässiger Lastbereich Zugzone
1,9
Gewinde
M8
ES M 10x25
Art.Nr.
3492022
Gewinde
M10
Zulässiger Lastbereich Zugzone
2,1
Länge
25 mm
ES M 8x30
Art.Nr.
3492023
Zulässiger Lastbereich Zugzone
1,7
Gewinde
M8
Länge
30 mm
ES M 10x40
Art.Nr.
3492024
Zulässiger Lastbereich Zugzone
2
Gewinde
M10
Länge
40 mm
ES M 12x25
Art.Nr.
3492025
Länge
25 mm
Gewinde
M12
Zulässiger Lastbereich Zugzone
2,1
ES M 12x50
Art.Nr.
3492026
Länge
50 mm
Gewinde
M12
Zulässiger Lastbereich Zugzone
2,4
